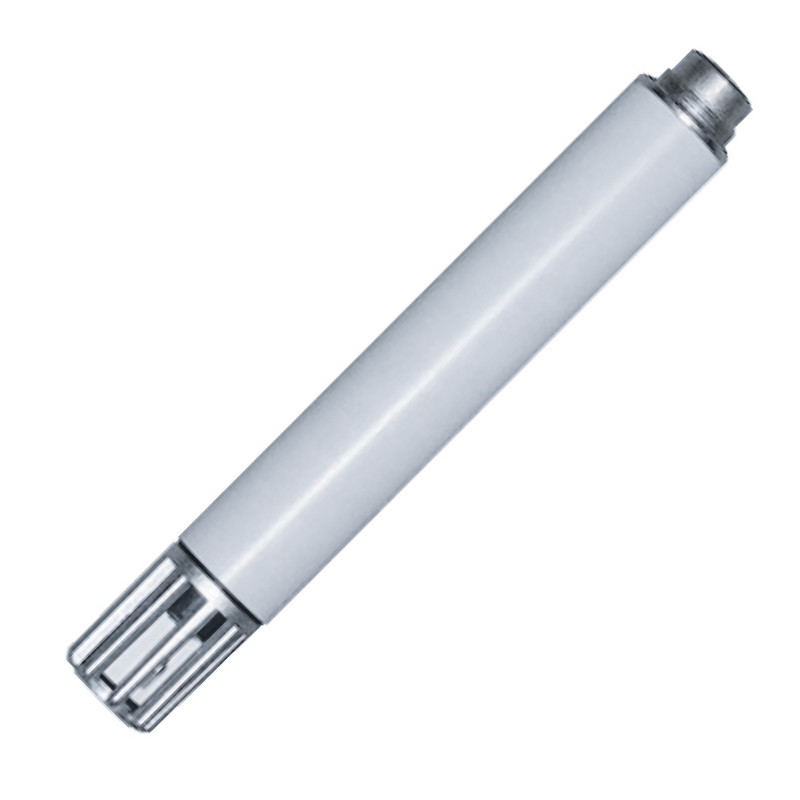

Moduły pomiaru wilgotności
  • Moduły pomiaru wilgotności

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: Galltec Mela Sensortechnik

Moduły pomiaru wilgotności

MODUŁY POMIARU WILGOTNOŚCI

Są to moduły przygotowane do montażu do pomiaru wilgotności względnej, wilgotności względnej i temperatury lub temperatury w powietrzu i innych nieagresywnych gazach. Ich małe wymiary i szeroka gama rodzajów pozwala na zastosowanie ich w wielu aplikacjach. Moduły pomiarowe MELA są dostępne jako płytki drukowane (OEM) lub z tuleją montażową z głowicą. Zalecamy użycie modułów typu “F” i “C” z sygnałem wyjściowym 0...1V dla urządzeń zasilanych z baterii z powodu niskich wymagań prądowych. Moduły pomiarowe serii GM wyposażone są w fltr ochronny ZE17 a seria VM z fltrem ZE13 z wysokiej jakości stali.


MODUŁY POMIARU WILGOTNOŚCI


Instrukcja użytkowania
Moduł pomiarowy należy zainstalować w miejscu gdzie występuje charakterystyczny poziom wilgotności. Nie wolno montować ich w pobliżu grzejników, na ścianach zewnętrznych lub w miejscach w których mogłyby być zachlapane. Należy upewnić się, że element pomiarowy znajduje się w miejscu dobrze przewietrzanym. Trzeba przestrzegać minimalnych prędkości przepływu powietrza i napięcia zasilania dla czujników z wyjściem prądowym. Odchyłki od tych wartości mogą powodować powstawanie dodatkowego błędu z powodu wewnętrznego grzania. Powstawanie rosy nie powoduje zniszczenia czujnika jak również osiadający kurz. Jakkolwiek może to wpływać na dynamikę pomiarów. Jeżeli istnieje duże zapylenie lub w przypadku prędkości przepływu powietrza >5m/s sugerujemy użycie fltra ochronnego ZE21/ZE22 z modułem serii GM. Filtr ten może być płukany w celu wyczyszczenia. Nagromadzony kurz można usunąć poprzez zdmuchnięcie lub wypłukanie w wodzie destylowanej. Nigdy nie wolno dotykać bardzo czułej powierzchni elementu pomiarowego. W elementach serii OM mogą występować pojemności pasożytnicze, powodujące dodatkowe błędy.



Dane techniczne:
Wilgotność
• Zakres pomiarowy 0...100%rh
• Dokładność (MR 5...95%rh przy 10...40°C) ±2% rh
• Dodatkowy błąd (<10°C, >40 °C <0,1%/K
• Czas reakcji
  (T 90 przy 1m/s) 10s
  (T90 dla 1m/s seria xVM) 1min
Temperatura
• Element pomiarowy (DIN IEC 751): Pt100 klasa B
• Zakres pomiarowy -30...80°C
klasa 1/3DIN dostępna na życzenie
• Dokładność :
  0...1V (-17...80 °C) ±0,2 K
  0...10V (-19...80 °C) ±0,2 K
  4...20mA ±0,3K
• Dodatkowy błąd (<10°C, >40°C ±0,007K/ K
• Czas reakcji (T 90) 10s
  xVM dla 1m/s 1 min
Pozostałe dane
• Temperatura otoczenia -40...80°C
• Zużycie prądu
  0...10V, 2x0...1V <5mA
  0...1V <1mA
• Minimalna prędkość powietrza
  wyjście 2x4...20mA 1,5m/s
  4...20mA, 2x0...10V 1m/s
  0...10V, 2x0...10V 0,5m/s
• Obciążenie rezystancyjne (wyjście napięciowe 0...10V/0...1V) 310kW/32kW
• Obciążenie (wyjście prądowe) zobacz wykres
• Napięcie zasilania
  wyjście prądowe 12...30V DC
  wyjście napięciowe 0...10V 15...30V DC
  wyjście napięciowe 0...1V 6...30V DC
• Efekt samogrzania Pt100 (1m/s, 2mA, 20°C) 0,1K
Uwaga:
Zastrzega się możliwość wprowadzenia zmian technicznych



WERSJE CZUJNIKÓW



Mierzona wartośćWyjścieSeria OM
płytka drukowana		Seria GM
zamontowany w rurce
z głowicą		Seria VM
w rurce ze stali nierdzewnej
z filtrem
F
wilgotność względna		 4...20 mA

FOM 3/5

FGM 3/5

FVM 3/5
0...10 V

FOM 2/5

FGM 2/5

FVM 2/5
0...1 V

FOM 1/5

FGM 1/5

FVM 1/5*)
C
wilgotność względna
+ temp. pasywna		 4...20 mA, Pt100

COM 3/5

CGM 3/5

CVM 3/5
0...10 V, Pt100

COM 2/5

CGM 2/5

CVM 2/5
0...1 V, Pt100

COM 1/5

CGM 1/5

CVM 1/5
K
wilgotność względna
+ temperatura		 2 x 4...20 mA

KOM 3/5

KGM 3/5

KVM 3/5
2 x 0...10 V

KOM 2/5

KGM 2/5

KVM 2/5
2 x 0...1 V

KOM 1/5

KGM 1/5

KVM 1/5
T
temperatura		 4...20mA

TOM 3/5

TGM 3/5

TVM 3/5
0...10V

TOM 2/5

TGM 2/5

TVM 2/5
0...1V

TOM 1/5

TGM 1/5

TVM 1/5
Waga (w przybliżeniu) 6g 23g 27g

OBCIĄŻENIE DLA WYJŚCIA PRĄDOWEGO
moduła pomiaru wilgotności - obciązenie dla wyjścia prądowego
ZASADNOŚĆ ZAKRESU WILGOTNOŚCI
MODUŁY POMIARU WILGOTNOŚCI zasadnosć zakresu wilgotnosci

Wymiary [mm]
Seria OM
MODUŁY POMIARU WILGOTNOŚCI seria OM wymiary
Seria GM
MODUŁY POMIARU WILGOTNOŚCI seria GM wymiary
Seria VM
MODUŁY POMIARU WILGOTNOŚCI seria VM wymiary
