Moduły termoelektryczne oparte na efekcie Pltier’a

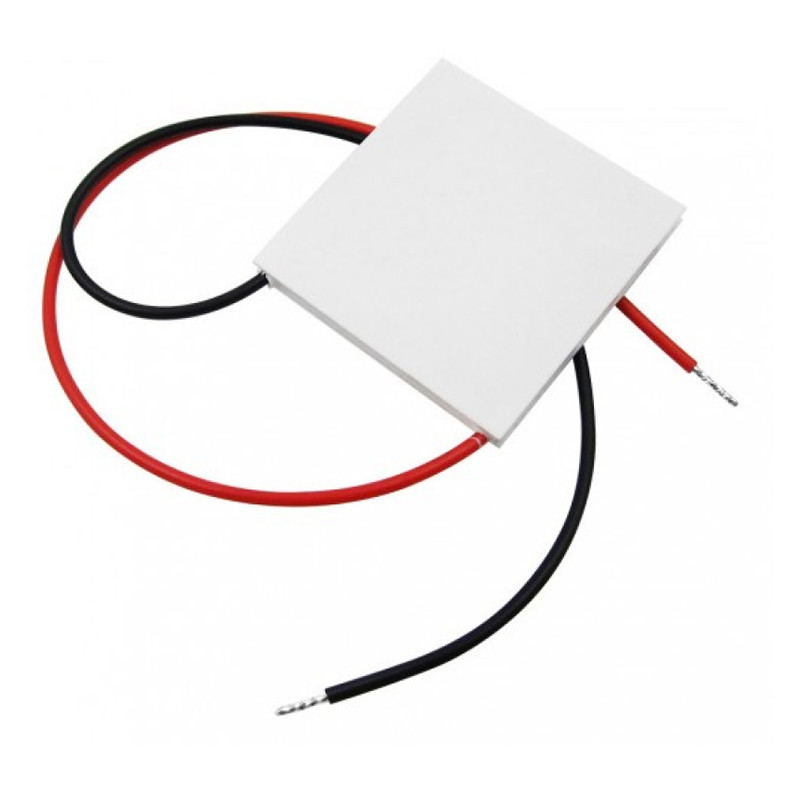

MODUŁY TERMOELEKTRYCZNE OPARTE NA EFEKCIE PELTIER’A


MODUŁY TERMOELEKTRYCZNE OPARTE NA EFEKCIE PELTIER’A przykład MODUŁY TERMOELEKTRYCZNE OPARTE NA EFEKCIE PELTIER’A przykład MODUŁY TERMOELEKTRYCZNE OPARTE NA EFEKCIE PELTIER’A przykład

Moduły termoelektryczne (TEM), sąpółprzewodnikowymi urządzeniami elektronicznymi które pracują jako kompaktowa i wydajna pompa cieplna. Poprzez podłączenie nisko napięciowego źródła DC do TEM, ciepło przepływa z jednej strony modułu na drugą.
W ten sposób jedna powierzchnia modułu jest schładzana, podczas gdy na przeciwnej powierzchni, w tym samym czasie wydzielane jest ciepło. Należy zaznaczyć, że kierunek przewodzenia ciepła może być zmieniany poprzez zmianę polaryzacji źródła napięcia stałego. W konsekwencji moduł termoelektryczny może być stosowany w obu aplikacjach (chłodzenia i grzania) równocześnie.
Moduł termoelektryczny składa się z dwóch lub więcej elementów półprzewodnikowych, zwykle wykonanych z tellurku bizmutu (Bi2Te3), które są ze sobą połączone elektrycznie szeregowo oraz równolegle termicznie.
Te elementy termoelektryczne i ich połączenia sąmontowane pomiędzy dwiema cienkimi ceramicznymi powierzchniami, które zapewniająstabilnąobudowę, izolację elektryczną pomiędzy nimi, dając dwie płaskie równoległe powierzchnie.

Oba typy polaryzacji (n i p) materiałów Bi2Te3 są używane w TEM.
Tego typu układ powoduje, że ciepło przepływa przez moduł w zależności jak płynie prąd.

Wykorzystywane są w:
• Telekomunikacji
• Optyce
• Medycynie
• Przemyśle samochodowym
• Laserach
• Półprzewodnikach
• Komputerowych układach chłodzenia

Wykres zależności mocy chłodzenia od prądu zasilającego
MODUŁY TERMOELEKTRYCZNE OPARTE NA EFEKCIE PELTIER’A wykres DT  różnica temperatur
I     prąd
U    napięcie DC
N    liczba połączeń (p i n)

Wykres zależności napięcia zasilającego od prądu

MODUŁY TERMOELEKTRYCZNE OPARTE NA EFEKCIE PELTIER’A przykład wykres DT różnica temperatur
I    prąd
U   napięcie DC
N   liczba połączeń (p i n)
