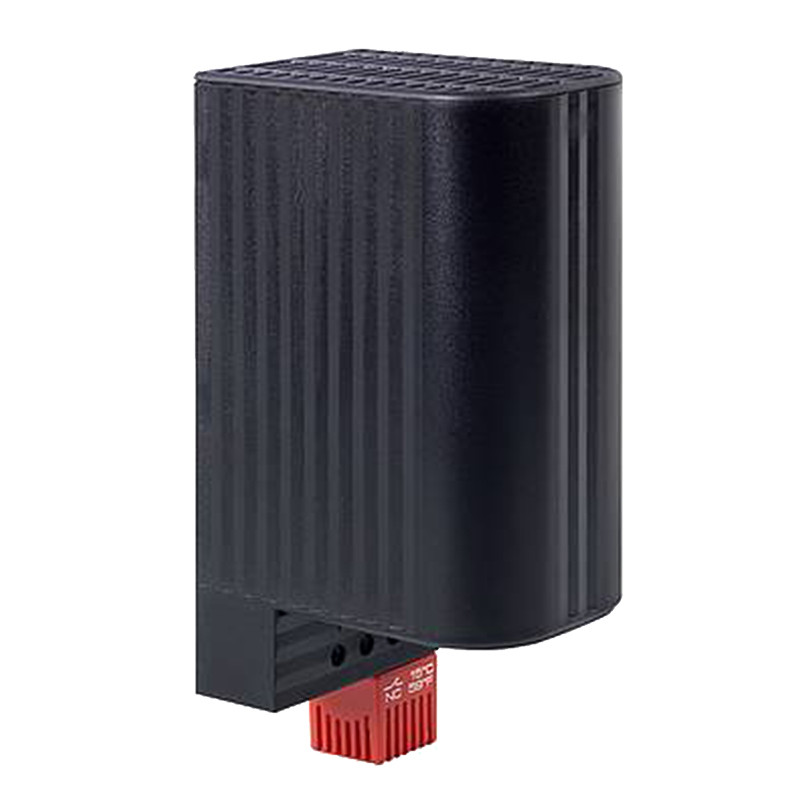

Ogrzewacz z termostatem seria CSF 060 - 50W do 150W
  • Ogrzewacz z termostatem seria CSF 060 - 50W do 150W

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: STEGO

Ogrzewacz z termostatem seria CSF 060 - 50W do 150W

- Obudowany - zabezpieczony przed dotykiem bezpośrednim
- Z ogranicznikiem temperatury i samoregulacja pTc
- Zintegrowany termostat sterujący praca
- Szybki montaznaszyne Th-35
- Podwójna izolacja
- Małe gabaryty

Kompaktowy ogrzewacz do zastosowań chroniących urządzenia elektroniczne i elektryczne w rozdzielniach i szafach sterowniczych przed spadkiem temperatury otoczenia i wzrostem wilgotności powietrza. Nowy kształt ogrzewacza w naturalny sposób wspomaga konwekcje ogrzanego powietrza, plastikowa obudowa chroni użytkowników i służby serwisowe przed po- parzeniem przy przypadkowym dotyku ogrzewacza. Zintegrowany termostat steruje praca nie dopuszczając do spadku temperatury poniżej zadanej. Ogrzewacz może także być dostarczany bez termostatu (seria CS 060).
Dane techniczne:

Napięcie znamionowe AC 120-240 V* (min. 110 V, maks. 265 V)
Element grzejny Element PTC - ogranicznikiem temperatury
Temp, powierzchni obudowy < 80 °C z wyjątkiem górnej osłony elementu grzejnego
Podłączenie Zaciski 4x2,5 mm2, sita dokręcania 0,8 Nm max.
Obudowa Tworzywo sztuczne UL94 V-0, czarne
Montaż Klamra mocująca na szynach DIN 35 mm, EN 60715
Pozycja pracy Pionowo
Temperatura pracy i składowania -40 do +70 °C (-40 do +158 °F)
  -45 do +70 °C (-49 do +158 °F)
Rodzaj i klasa ochrony IP20/II (podwójna izolacja)
Aprobacje VDE, UL File No. E150057, EAC
Uwagi inne napięcia na zapytanie

*Przy pracy pod napięciem poniżej AC 140 V zmniejsza się wydajność grzewcza o ok. 10 %

Ogrzewacz z termostatem seria CSF 060 - 50W do 150W



Moc grzewcza / Temperatura otoczenia CSF 060
Ogrzewacz z termostatem seria CSF 060 - 50W do 150W wykres

Nr art.Moc grzewcza 1)Maks. prąd
załączania
Temperatura
powietrza
u wylotu 2)
Temperatura wyłączenia3)Temperatura załączenia3)WymiaryCiężar (ok.)

06001.0-00

50 W 2.5A +86 °C + 15°C +5°C 110x60x90 mm 0,3 kg

06002.0-00

50 W 2.5A +86 °C +25 °C + 15°C 110x60x90 mm 0,3 kg

06011.0-00

100W 4,5 A + 120 °C + 15°C +5°C 110x60x90 mm 0,3 kg

06012.0-00

100 W 4,5 A + 120 °C +25 °C +15 °C 110x60x90 mm 0,3 kg

06021.0-00

150W 8A + 145 °C + 15°C +5°C 150x60x90 mm 0,5 kg

06022.0-00

150W 8A + 145 °C +25 °C +15 °C 150x60x90 mm 0,5 kg

1) w zależności od temperatury otoczenia - zobacz wykres: Moc grzewcza / Temperatura otoczenia;
2) temperatura mierzona 50 mm nad wylotem;
3) tolerancja ± 5 K;
Ogrzewacz z termostatem seria CSF 060 - 50W do 150W wymiary Ogrzewacz CSF 060
Ogrzewacz z termostatem seria CSF 060 - 50W do 150W schemat podłaczenia
Przykład połączeń
