Panelowy wskaźnik przepływu
  • Panelowy wskaźnik przepływu

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

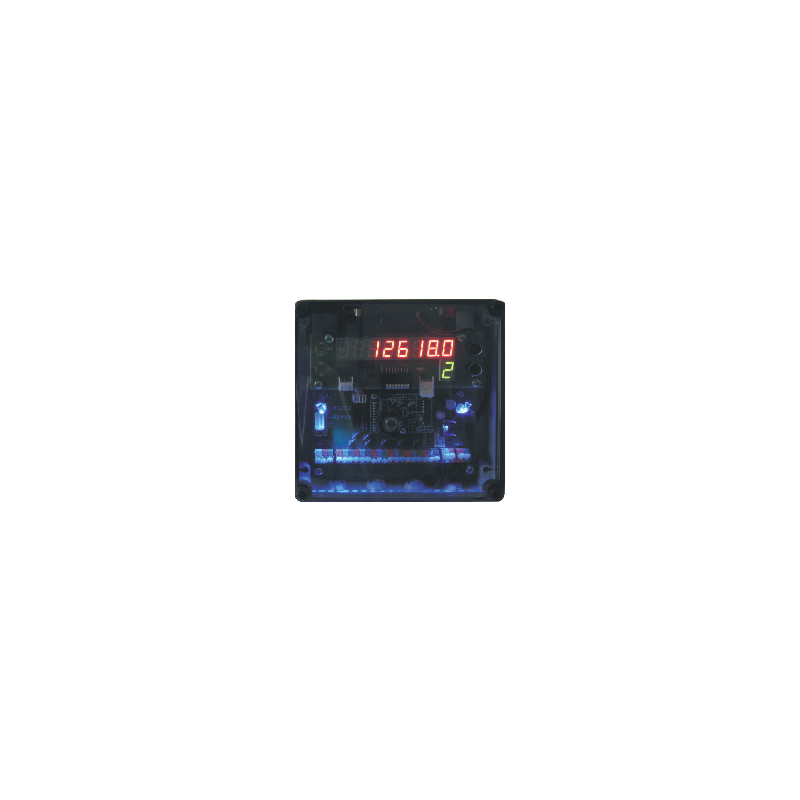

Panelowy wskaźnik przepływu

Panelowy wskaźnik przepływu DPP 2011 jest urządzeniem elektronicznym, które monitoruje ilość płynów (piwa lub innych napojów) przepływających przez rury. Do urządzenia można podłączyć do 6 niezależnych przepływomierzy. Stan każdego przepływomierza może być monitorowany na siedmio segmentowym wyświetlaczu poprzez możliwość wyboru kanału. Każdy odczyt z kanału można wyzerować poprzez naciśnięcie przycisku Reset. (Po zresetowaniu licznika ulegnie wyzerowaniu wartość dzienna, ale łączna wartość licznika każdego kanału będzie dalej liczona). DPP 2011 jest wyposażony również w seryjny interfejs RS232/RS485, który można wykorzystać do transmisji danych do innego urządzenia (komputer lub dużych rozmiarów wyświetlacz LED).

Urządzenie monitorując przepływ napoju zapobiega bezprawnemu poborowi płynów, informuje o wyczerpywania się napoju w zbiorniku, można wykonywać statystykę o który napój przeważnie proszą klienci albo zachęcać konsumentów do składania zamówienia na więcej piwa (specjalna cena może być po osiągnięciu pewnej ilość litrów, itd.)

Przedni panel

panelowy wskaźnik przepływu przedni panel

Specyfikacja techniczna

Jednostka pomiaru litr (l)
Dokładność pomiaru zależy od typu przepływomierzu
Format odczytu 999.999,9 (rozdzielczość 0,1 L)
lub 9999.999 (rozdzielczość w mililitrach) do wyboru wewnątrz urządzenia
Liczba przyłącz przepływomierza 1 do 6 niezależnych mocować przepływomierzy
Zasilanie przepływomierza 13.6 V / 90 mA (całkowity mA dla wszystkich połączonych przepływomierzy)
Częstotliwości wyjściowej przepływomierza maksymalnie 100 Hz
Stały zakres kalibrowania 1 ÷ 65 000 impulsów / litr (regulowany, każdy kanał oddzielnie)
Maksymalna odległość przepływomierza do 50 m
Wejściowe dane kabla z przepływomierza 0.08 ÷ 2.5 mm2  (złącze Wago podłączone do zacisków)
Bateria zapasowa wbudowany, typ żel, 6V/ 1,3 Ah
Czas pracy baterii min. 3 h
Możliwość połączenia port szeregowy RS232 (max. 15m), RS485 (max. 1000 m), możliwość wyboru wewnętrznego (tylko jeden aktywny interfejs może być w tym samym czasie)
Zarządzanie baterią automatyczne ładowanie, ochrona przed głębokim rozładowaniem
Zasilanie 230 V / 50 Hz, 5 VA
Klasa ochrony IP54
Temperatura pracy -10°C ÷ +40°C
Wilgotność względna 20% ÷ 90%, bez kondensacji
Wymiary 182 mm x 180 mm x 64 mm
Waga 1,5 kg


Podłączenie czujnika przepływomierza

Podłączenie czujnika przepływomierza
Turbina DIGMESA używa czujnika przepływu. (Dostawa nie obejmuje czujnika przepływu)
Interfejs komunikacyjny

Turbina DIGMESA używa czujnika przepływu interfejs komunikacyjny


Wymiary zewnętrzne

Turbina DIGMESA używa czujnika przepływu wymiary zewnętrznne
