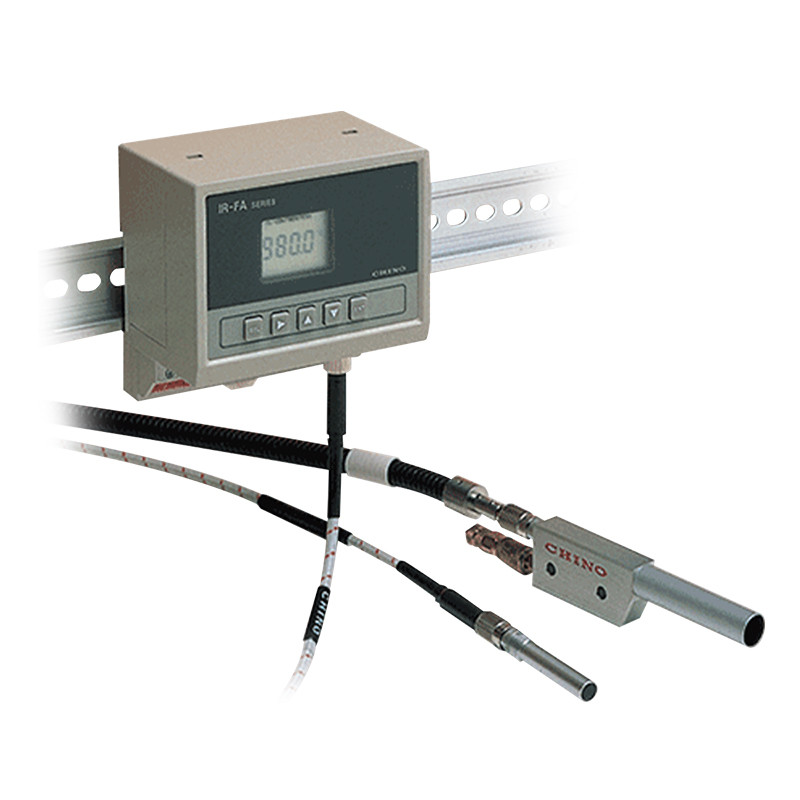

Pirometry światłowodowe serii IR-FA
  • Pirometry światłowodowe serii IR-FA

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: Chino

Pirometry światłowodowe serii IR-FA

PIROMETRY ŚWIATŁOWODOWE SERII IR-FA

IR-FA to seria światłowodowych pirometrów monochromatycznych pozwalająca na pomiar temperatury w szerokim zakresie od 200 do 3000°C.

rysunek

TypIR-FAIIR-FAS
System pomiarowy Monochromatyczny
Element pomiarowy InGaAs Si
Długość fali Monochromatyczny
Dokładność (?=1) Poniżej 1000 OC: ±5 OC
1000...1500 OC: ±0,5 % wartości mierzonej
1500...2000 OC: ±1,0 % wartości mierzonej
Powyżej 2000 OC: ±2,0 % wartości mierzonej
Powtarzalność 0,2°C
Dryf temperaturowy 0,1 °C/°C lub 0,015 % mierzonej wartości, co większe
Rozdzielczość 0,5°C
Czas reakcji 0,01 s
Emisyjność Ustawiana w zakresie: 1,999 ... 0,500
Modulacja temperatury Real - odzwierciedlanie oryginalnego przebiegu, Delay - wygładzanie gwałtownych zmian (pików) temperatury,
Peak - Odzwierciedlanie maksymalnych wartości
Wyświetlacz LCD, 4 cyfry (wyświetlanie temperatury i parametrów), OC/OF (wybierane)
Wyjście analogowe 4...20 mA, wyjście izolowane (obciążenie rezystancyjne mniej niż 500 Ω)
Dokładność: ±0,2% zakresu
Rozdzielczość wyjścia: 0,01% zakresu
Skalowanie: ustawiane w zakresie mierzonej temperatury
Sygnał testowy 0...100%
Wyjście stykowe 1 wartość alarmu do wyboru (wysoki lub niski) lub sygnał błędu
Transoptor 30 VDC, maks. 50 mA
Wejście stykowe 1 styk beznapięciowy
Nastwa parametrów Tryb pracy: emisyjność, modulacja, alarm, itp.
Tryb inżynierski: jednostki OC/OF, skalowanie sygnału wyjściowego, zero, rozpiętość zakresu, wejście temperaturowe do automatycznego
wyliczania emisyjności, korekcja wyjścia, itp. Ustawianie funkcji dodatkowych
Funkcje obliczeniowe Regulacja zera i rozpiętości zakresu, automatyczne obliczanie emisyjności (współczynnika) *1, korekcja sygnału wyjściowego
Autodiagnoza Nieprawidłowa temperatura, błąd parametrów
OpcjeWskaźnik laserowyWbudowany, 1mW (645 nm) lub mniej
Wejście analogowe Sygnał prądowy 4...20 mA
Zdalne nastawianie emisyjności (współczynnika) lub wejście temperatury odniesienia do automatycznej nastawy emisyjności (współczynnika)
Interfejs komunikacyjny RS-485
Transmisja danych pomiarowych (do jednego miejsca dziesiętnego), nadawanie, odbieranie parametrów.
Temperatura pracy 0...50oC
Temperatura pracy 24 VDC (dozwolone 22...28 VDC), zalecany zasilacz IR-WEP
Pobór mocy Maksymalnie 3 VA
Podłączenie elektryczne Zaciski
Montaż Na szynie DIN lub na ścianie
Materiał obudowy Tworzywo sztuczne
Wymiary 90x90x60 mm
Waga Około 0,25 kg
Certyfikat CE EN55011 Grupa 1 Klasa A, EN50082-2
Uwaga
*1Emisyjność (współczynnik) jest automatycznie wyliczany po uruchomieniu wejścia referencyjnego (opcja)

TypOdległość/średnica [mm]TypOdległość/średnica [mm]

IR-FL0H
IR-FL0N

 rysunek

IR-FL4H
IR-FL4N

 rysunek

IR-FL1H
IR-FL1N

 rysunek

IR-FL5H
IR-FL5N

 rysunek

IR-FL2H
IR-FL2N

 rysunek

IR-FL6H
IR-FL6N

 rysunek

IR-FL3H
IR-FL3N

 rysunek

IR-FL8H
IR-FL8N

 rysunek

Zależność zakresu pomiarowego od typu soczewki
TypZakres pomiarowyZestaw soczewek
IR-FAI 150...450°C*
200...700°C
250...1000°C
300...1300°C

IR-FL5
IR-FL6
250...1000°C
300...1300°C
350...1600°C

IR-FL0,IR-FL1
IR-FL2,IR-FL3
IR-FL4,IR-FL8
IR-FAS 400...900°C*
500...1200°C
600...1800°C
700...2400°C

IR-FL5
IR-FL6
600...1800°C
700...2400°C
800...3000°C

IR-FL0,IR-FL1
IR-FL2,IR-FL3
IR-FL4,IR-FL8
Uwaga:
*Tylko dla modelu o podwyższonej czułości.
(brak możliwości montażu wskaźnika laserowego)

Wymiary[mm]

Pirometr
rysunek

Światłowód (bez osłony metalowej)

Światłowód (z osłoną metalową)
rysunek rysunek

Soczewka

Przedmuch powietrzny
rysunek rysunek
Soczewki0,1,2,345678
IR-FAI,FASL 35 15 10 10,5 - 45
D 7,5 - 7,5
Soczewki0,1,2,345678
IR-FAI,FAS
FAQ		L 10 30 35 34,5 - 0

Soczewka

Przedmuch powietrzny
rysunek rysunek
rysunek Element pomiarowy:
I: InGaAs
S: Si
rysunek Zewnętrzne wejścia/wyjścia (opcja):
N: brak
S: interfejs komunikacyjny RS-485
5: wejście analogowe 4..20mA DC
rysunek Wskaźnik laserowy:
L: wbudowany laser.
N: brak
rysunek Wersja o podwyższonej czułości (opcja)
N: wersja standardowa
U: wersja o podwyższonej czułości (bez wskaźnika laserowego)
rysunek Wielkość plamki pomiarowej/odległość pomiarowa:
0: Ø 1mm/100mm
1: Ø 12mm/1000mm
2: Ø 5mm/500mm
3: Ø 2mm/200mm
4: Ø 4mm/200mm
5: Ø 5mm/150mm
6: Ø 20mm/600mm
8: Ø 8mm/1000mm
rysunek Przedmuch powietrzem:
N: brak
A: jest
rysunek Osłona światłowodu:
H: Bez osłony metalowej
M: Z metalową osłoną
rysunek Długość światłowodu:
02:2 m
04:4 m
Mniej
Czytaj więcej
