Precyzyjne przetworniki napięciowe z podwójnym rdzeniem
  • Precyzyjne przetworniki napięciowe z podwójnym rdzeniem

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: LEM

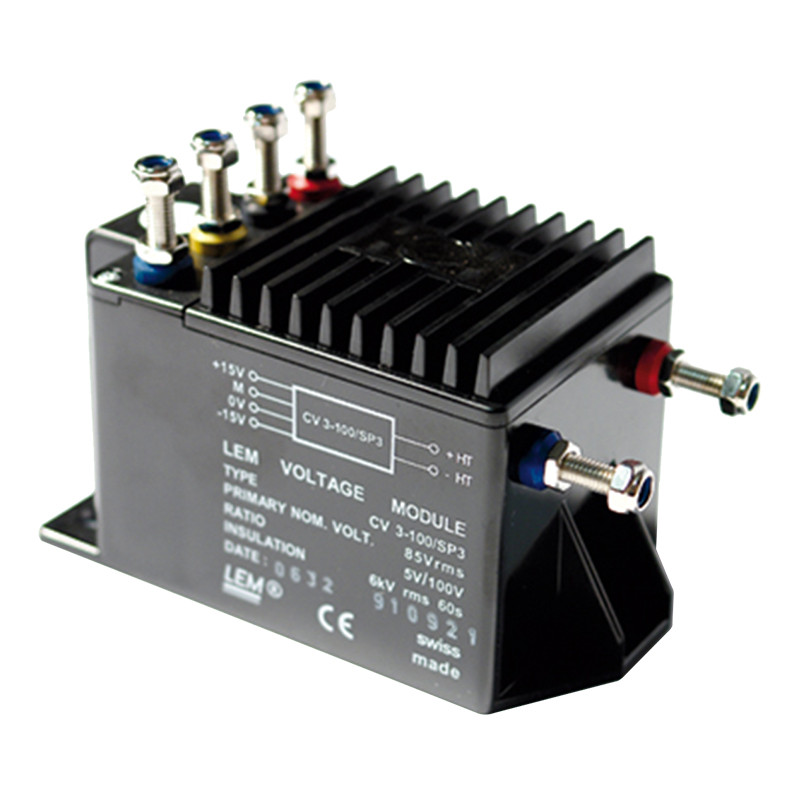

Precyzyjne przetworniki napięciowe z podwójnym rdzeniem magnetycznym serii CV



PRECYZYJNY PRZETWORNIK NAPIĘCIOWY Z PODWÓJNYM RDZENIEM MAGNETYCZNYM SERII CV


 TypNapięcie pierwotne (trwałe) UWZakres pomiarów [V]Analogowe napięcie wyjścioweRezystancja obciążenia [Ω]Dokładność Vmax -40°C..+85°CPasmo przenoszenia -1dBNapięcie probiercze [kVsk]Napięcie
zasilania ±5%
LEM CV

CV3-200

140V 0 ± 200 10V/200V 1000 ±0,5% 0-300kHz @Un 6 ±15V

CV3-500

350V 0 ± 500 10V/500V 1000 ±0,6% 0-300kHz @Un 6 ±15V

CV3-1000

700V 0 ± 1000 10V/1000V 1000 ±0,6% 0-500kHz @50%Un 6 ±15V

CV3-1200

840V 0 ± 1200 10V/1200V 1000 ±0,6% 0-800kHz @40%Un 6 ±15V

CV3-1500

1000V 0 ± 1500 10V/1500V 1000 ±0,6% 0-800kHz @33%Un 6 ±15V

CV3-2000

1400V 0 ± 2000 10V/2000V 1000 ±0,6% 0-300kHz @25%Un 6 ±15V

CV4-6000/SP1

4200V 0 ± 6000 70mA/4200V 50-100 ±1% 0-6kHz @50%Un 9,5 ±24V

Wymiary [mm]: CV3-200, CV3-400, CV3-500, CV3-1000, CV3-1200, CV3-1500, CV3-2000

Tolerancja wymiarów: ±0,3mm.
Końcówki obwodów wtórnych:
+ : napięcie zasilania +15V
M: pomiar
0V: 0V
- : napięcie zasilania -15V
Uwaga:

Moment dokręcania nakrętek
obwodu pierwotnego i wtórnego
2,2Nm.
PRECYZYJNY PRZETWORNIK NAPIĘCIOWY LEM Z PODWÓJNYM
 RDZENIEM MAGNETYCZNYM SERII CV PRECYZYJNY PRZETWORNIK NAPIĘCIOWY LEM Z PODWÓJNYM
 RDZENIEM MAGNETYCZNYM SERII CV
PRECYZYJNY PRZETWORNIK NAPIĘCIOWY LEM Z PODWÓJNYM
 RDZENIEM MAGNETYCZNYM SERII CV PRECYZYJNY PRZETWORNIK NAPIĘCIOWY LEM Z PODWÓJNYM
 RDZENIEM MAGNETYCZNYM SERII CV

Wymiary [mm]: CV 4-6000/SP1

PRECYZYJNY PRZETWORNIK NAPIĘCIOWY LEM Z PODWÓJNYM
 RDZENIEM MAGNETYCZNYM SERII CV
