Producent: LEM

Precyzyjne przetworniki prądowe

Precyzyjne przetworniki prądowe dedykowane są dla elektronicznych pomiarów napięcia: DC, AC, impulsowego, operując w zakresie od 12,5 A do nawet 24 kA. Dostępne są w wersjach na płytkę PCB oraz z otworem na przewód. Doskonała liniowość przez cały zakres powoduje, że z powodzeniem mogą być wykorzystane w aplikacjach laboratoryjnych, medycznych oraz wszelkich innych, gdzie konieczna jest wysoka precyzja pomiarowa.


IPN = 12.5 A ... 600 A

  precyzyjne przetworniki prądowe ITN12-P precyzyjne przetworniki prądowe IT 60-S precyzyjne przetwornik prądowe IT 200-S precyzyjne przetworniki prądowe IT 300-S precyzyjne przetworniki prądowe IT 400-S precyzyjne przetworniki prądowe ITL 900-T precyzyjne przerworniki prądowe ITN 600-S
Type

ITN 12-P

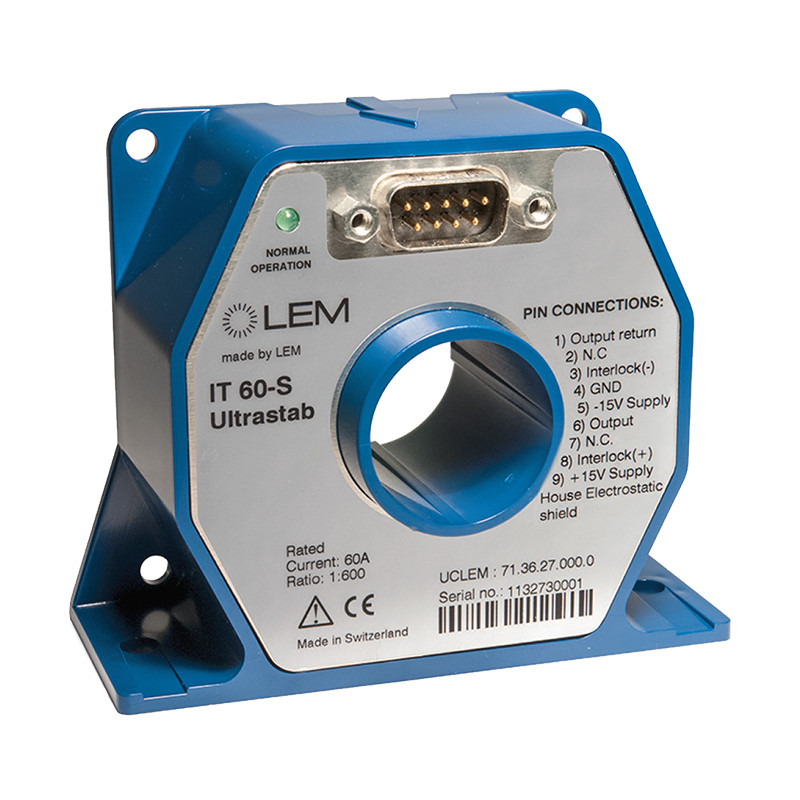

IT 60-S

IT 200-S

ITB 300-S

IT 400-S

ITL 900-T

ITN 600-S

Prąd znamionowy
IPN [ADC]
12.5 60 200 300 400 400 600
Prąd znamionowy
IPN [ARMS]
8.8 42 141 300 282 400 424
Zakres pomiarowy
IP [A]
± 12.5 ±60 ±200 ±450 ±400 ±900 ±600
Metoda pomiaru Fluxgate IT
Napięcie zasilania
UC [V]
±15 ±15 ± 15 ±15 ±15 ± 15 ± 15
Sygnał wyjściowy
Vout/Iout @IPN
50 mA 100 mA 200 mA 150 mA 200 mA 266.66 mA 400 mA
Pasmo przenoszenia
BW [kHz] j)
DC-500
(3dB)
DC-800
(3dB)
DC-500
(3dB)
DC-100
(3dB)
DC-500
(3dB)
DC-200 m)
(3dB)
DC-300
(3dB)
Liniowość
EL (ppm) i) k)
4 20 3 10 3 1 1.5
Offset
IOE/VOE(ppm) i) k)
500 250 80 666 40 10 15
Szum (RMS)
(ppm) (DC-100Hz) k)
0.5 1 1 N/A 0.5 0.017
(0.125Hz-1 kHz)
0.3
Szum (RMS)
(ppm) (DC-50kHz) k)
10
(DC-100kHz)
15 15 N/A 8 0.006
(1 kHz-30kHz)
15
(DC-100kHz)
Współczynnik temperaturowy
TCICE/ TCVCE (ppm/K)k)
2 2.5 2 6.66 1 0.3 0.5
Zakres temp. pracy
TA[oC]
10...+45 10...+50 10...+50 -40...+85 10...+50 10...+50 10...+50
MontażPCB
Panelowy
Średnica okna pomiarowego Zintegrowany 26 26 21.5 26 Zintegrowany
z szyną
o srednicy 19mm
30
Inne cechy Metalowa obudowa
chroniąca
przed
oddziaływaniem
pól zewnętrznych

Wymiary precyzyjne przetworniki prądowe ITN 12-P precyzyjne przetworniki prądowe IT 60-S precyzyjne przetworniki prądowe IT 200-S precyzyjne przetworniki prądowe ITB 300-S precyzyjne przetworniki prądowe IT 400-S precyzyjne przetworniki prądowe ITL 900-T precyzyjne przetworniki prądowe ITN 600-S



IPN = 700 A ... 4000 A



  precyzyjne przetworniki prądowe IT 700-S precyzyjne przetworniki prądowe IT 700-SPR precyzyjne przetworniki prądowe IT 700-SB precyzyjne przetworniki prądowe ITN 900-S precyzyjne przetworniki prądowe IT 1000-S/SP1 precyzyjne przetworniki prądowe ITL 400-S
Type

IT 700-S

IT 700-SPR

IT 700-SB

ITN 900-S

IT 1000-S/SP1

ITL 4000-S

Prąd znamionowy
IPN [ADC]
700 700 700 900 1000 4000
Prąd znamionowy
IPN [ARMS]
495 495 495 636 707 4000
Zakres pomiarowy
IP [A]
± 700 ± 700 ± 700 ±900 ±1000 ± 12000
Metoda pomiaru Fluxgate IT
Napięcie zasilania
UC [V]
± 15 ± 15 ± 15 ±15 ±15 ±24
Sygnał wyjściowy
Vout/Iout @IPN
400 mA 400 mA 10 V 600 mA 1 A 1.6 A
Pasmo przenoszenia
BW [kHz] j)
DC-100
(3dB)
DC-100
(3dB)
DC-100
(3dB)
DC-300
(3dB)
DC-500
(3dB)
DC-50 n)
(1dB)
Liniowość
EL (ppm) i) k)
3 3 30 1 3 100
Offset
IOE/VOE(ppm) i) k)
50 50 60 10 50 62.5
Szum (RMS)
(ppm) (DC-100Hz) k)
0.5 1 2 0.2 N/A 125
(0.1 Hz-10kHz)
Szum (RMS)
(ppm) (DC-50kHz) k)
6 16 10 10 6 125
(0.1Hz-10kHz)
Współczynnik temperaturowy
TCICE /TCVCE (ppm/K)k)
0.5 0.5 4 0.3 0.5 1.38
Zakres temp. pracy
TA[oC]
10...+50 10...+50 10...+50 10...+50 10...+50 -40...+70
Montaż panelowy
Średnica okna pomiarowego 30 30 30 30 30 268
Inne cechy   Programowany
od 80A
z krokiem 10A
    Szerokie
pasmo przenoszenia

Wymiary precyzyjne przetworniki prądowe IT 700-S precyzyjne przetworniki prądowe IT 700-SPR precyzyjne przetworniki prądowe IT 700-SB precyzyjne przetworniki prądowe INN 900-S precyzyjne przetwoniki prądowe IT 1000-S/SP1 precyzyjne przetworniki prądowe ITL 4000-S


IPN = 600 A ... 5000 A

  precyzyjne przetworniki prądowe ITZ 600-SPR precyzyjne przetworniki prądowe ITZ-SBPR precyzyjne przetworniki prądow IT 2000-S precyzyjne przetworniki prądowe IT 200-SB precyzyjne przetworniki prądoe IT 2000-SPR precyzyjne przetworniki prądowe IT 2000-SBPR precyzyjne przetworniki prądu IT 5000-S
Type

ITZ 600-SPR

ITZ 600-SBPR

ITZ 2000-S

ITZ 2000-SB

ITZ 2000-SPR

ITZ 2000-SBPR

IT 5000-S

Prąd znamionowy
IPN [ADC]
600 600 2000 2000 2000 2000 5000
Prąd znamionowy
IPN [ARMS]
424 424 1414 1414 1414 1414 3535
Zakres pomiarowy
IP [A]
±600 ±600 ±2000 ±2000 ±2000 ±2000 ±5000
Metoda pomiaru Fluxgate IT
Napięcie zasilania
UC [V]
100-240 VAC
50/60 Hz
Sygnał wyjściowy
Vout//Iout @IPN
1 A 10 V 2 A 10 V 1 A 10 V 2 A
Pasmo przenoszenia
BW [kHz] j)
DC-500 o)
(3dB)
DC-300 o)
(3dB)
DC-300 o)
(3dB)
DC-300 o)
(3dB)
DC-80 o)
(3dB)
DC-80 o)
(3dB)
DC-80 o)
(3dB)
Liniowość
EL (ppm) i) k)
1 10 2 11 2 11 3
Offset
IOE/VOE(ppm) i) k)
2 3 2 3 2 3 2
Szum (RMS)
(ppm) (DC-100Hz) k)
11
(DC-10kHz)
8
(DC-10kHz)
3
(DC-10kHz)
3
(DC-10kHz)
7
(DC-10kHz)
2
(DC-10kHz)
2.5
(DC-10kHz)
Szum (RMS)
(ppm) (DC-50kHz) k)
28
(DC-100kHz)
60
(DC-100kHz)
27
(DC-100kHz)
60
(DC-100kHz)
42
(DC-100kHz)
60
(DC-100kHz)
20
(DC-100kHz)
Współczynnik temperaturowy
TCICE /TCVCE (ppm/K)k)
0.1 0.3 0.1 0.3 0.1 0.3 0.1
Zakres temp. pracy
TA[oC]
0…+55 Głowica pomiarowa
+10…+40 Ukł. elektr.
Montaż -
Głowica pomiarowa
+ ukł. el. (19’’ rack)
Średnica okna pomiarowego 25.4 25.4 50 50 50 50 140.3
Inne cechy

Programowany co 20A w zakresie 40-620A

Programowany co 20A w zakresie 40-620A



Programowany co 125A w zakresie 125-2000A

Programowany co 125A w zakresie 125-2000A


Wymiary precyzyjne przetworniki prądowe ITZ 600-SPR precyzyjne przetworniki prądowe ITZ 600-SBPR precyzyjne przetworniki prądowe IT 2000-S precyzjne przetworniki prądowe IT 2000-SB precyzjne przetworniki prądowe IT 200-SPR precezyjne przetworniki prądowe IT 2000-SBPR
