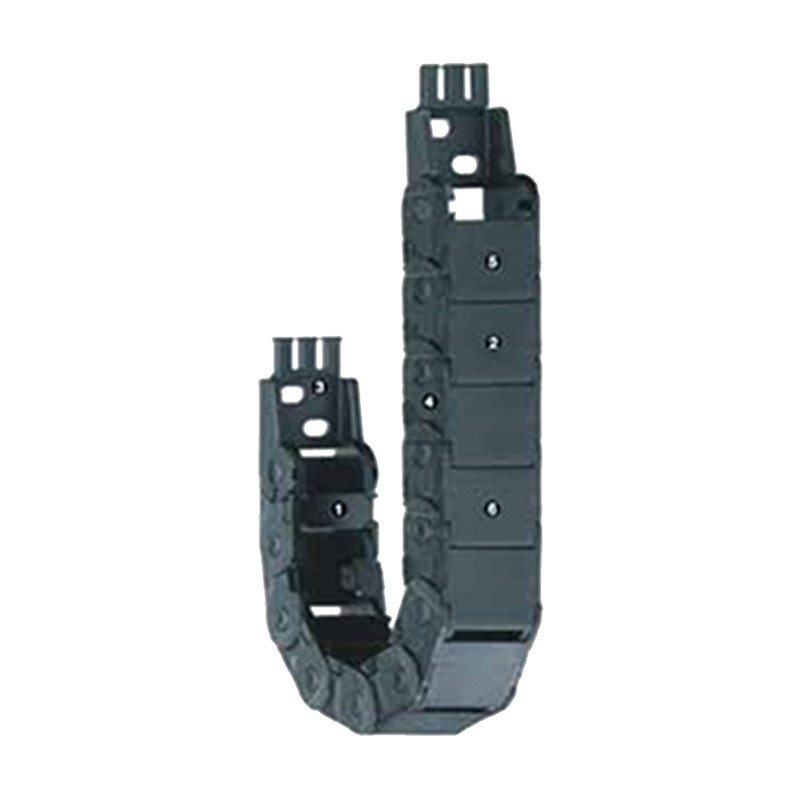

Prowadniki kablowe seria 014
  • Prowadniki kablowe seria 014

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: Igus

Prowadniki kablowe seria 014

Właściwości:
  • Otwieranie wzdłuż wewnętrznego promienia zawiasem błonkowym
  • Ocena palności UL V2
  • Elementy mocujące z odciążeniem ciągu
  • Strona zewnętrzna odporna na brud

prowadniki kablowe seria 014 wymiary


Nazwa prowadnikaSzerokość wew. Bi
[mm]
Szerokość zew. Ba
[mm]
Promień gięcia R
[mm]

14.1.028.0

15 26 28

14.1.038.0

15 26 38

14.1.048.0

15 26 48

14.1.075.0

15 26 75

14.1.100.0

15 26 100

14.1.125.0

15 26 125

14.2.028.0

25 36 28

14.2.038.0

25 36 38

14.2.048.0

25 36 48

14.2.075.0

25 36 75

14.2.100.0

25 36 100

14.2.125.0

25 36 125

14.3.028.0

38 49 28

14.3.038.0

38 49 38

14.3.048.0

38 49 48

14.3.075.0

38 49 75

14.3.100.0

38 49 100

14.3.125.0

38 49 125

14.4.028.0

50 61 28

14.4.038.0

50 61 38

14.4.048.0

50 61 48

14.4.075.0

50 61 75

14.4.100.0

50 61 100

14.4.125.0

50 61 125


Akcesoria
114...1P(Z) 114...2P(Z)
prowadnik kablowy 114...1p(Z)- 114...2P(Z) Punkt ruchomy (z otworem)
114...1P(Z)
prowadnik kablowy - wymiary 114..1P(Z)
114...2P(Z)
Punkt nieruchomy (z trzpieniem)
114.1.12P(Z) 114.4.12P( Z)


Dla prowadnika seriiNr art. Pełny zestaw z grzebieniemNr art. Pełny zestaw bez grzebieniaWymiar A [mm]wymiar B [mm]

14.1.

114.1.12 PZ

114.1.12 P

- 26,3

14.2.

114.2.12 PZ

114.2.12 P

10 36,3

14.3.

114.3.12 PZ

114.3.12 P

23 49,3

14.4.

114.4.12 PZ

114.4.12 P

35 61,3

Wyślij zapytanie ofertowe

Jesteś zainteresowany tym produktem? Potrzebujesz dodatkowych informacji lub indywidualnej wyceny?

Skontakuj się z nami
