Prowadniki kablowe Seria 045
  • Prowadniki kablowe Seria 045

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: Igus

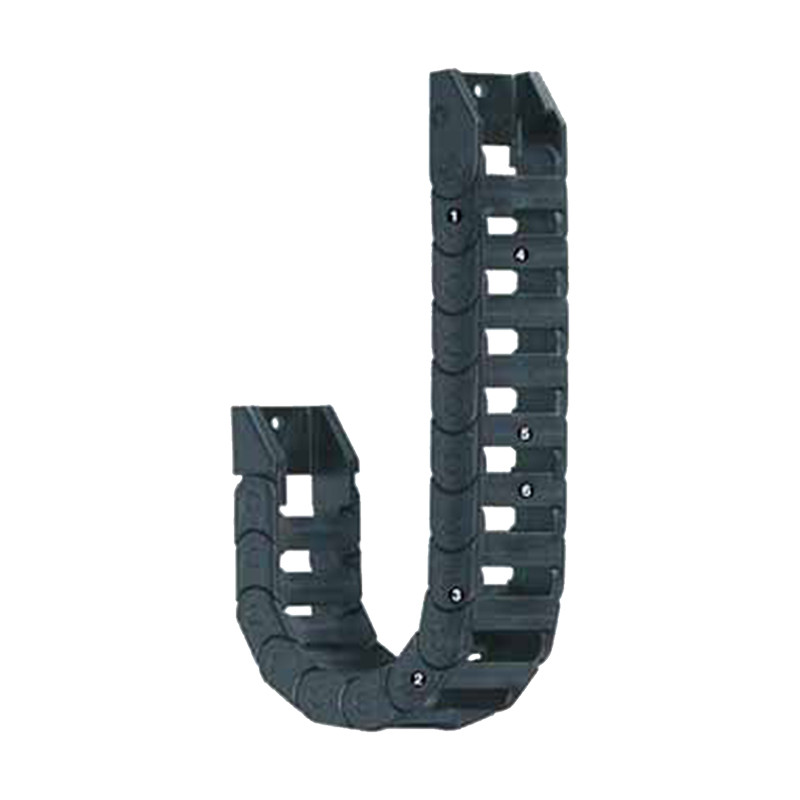

Prowadniki kablowe Seria 045

Właściwości:
  • Mała podziałka zapewniająca cicha ciągłą pracę
  • Najmniejszy promień gięcia
  • Strona zewnętrzna odporna na brud
  • Dostępne elementy mocujące
  • Możliwość ograniczonego skrętu
  • Wersja otwierana
  • Podziałka P = 13mm, 1m = 77 ogniw


prowadnik kablowy sria 045 wymiary


Nazwa prowadnikaSzerokość wew. Bi [mm]Szerokość zew. Ba [mm]Promień gięcia R [mm]

045.06.018.0

6 12 18

045.06.028.0

6 12 28

045.06.038.0

6 12 38

045.10.018.0

10 16 18

045.10.028.0

10 16 28

045.10.038.0

10 16 38

045.16.018.0

16 22 18

045.16.028.0

16 22 28

045.16.038.0

16 22 38

045.20.018.0

20 26 18

045.20.028.0

20 26 28

045.20.038.0

20 26 38

045.30.018.0

30 36 18

045.30.028.0

30 36 28

045.30.038.0

30 36 38

045.64.018.0

64 70 18

045.64.028.0

64 70 28

045.64.038.0

64 70 38

Akcesoria
0450.06 - 0450.20 0450.30 - 0450.64
prowadniki kablowe seria 0450.06 - 0450.20 prowadniki kablowe seria 0450.06 - 0450.20

Dla prowadnika seriiNr art. Pełny zestaw z grzebieniemNr art. Pełny zestaw bez grzebieniaIlość zębówWymiar A [mm]wymiar B [mm]

045.06.

0450.06.12 PZ

0450.06.12

1 - -

045.10.

0450.10.12 PZ

0450.10.12

1 - -

045.16.

0450.16.12 PZ

0450.16.12

2 - 10

045.20.

0450.20.12 PZ

0450.20.12

2 - 10

045.30.

0450.30.12 PZ

0450.30.12

3 22 20

045.64.

0450.64.12 PZ

0450.64.12

6 56 30
