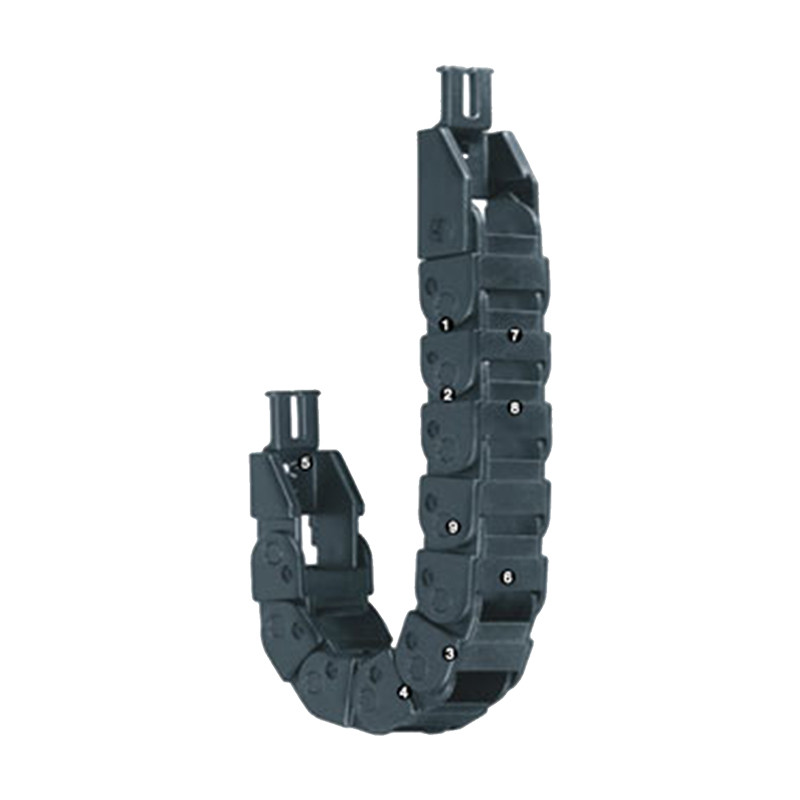

Prowadniki kablowe seria 08
  • Prowadniki kablowe seria 08

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: Igus

Prowadniki kablowe seria 08

Właściwości:
  • Mała podziałka dla cichej, ciągłej pracy
  • Wysoka sztywność skręcania
  • Mały promień gięcia
  • Elementy mocujące z integrowanym odciążeniem ciągu
  • Strona zewnętrzna odporna na brud
  • Wersja otwierana

prowadnik kablowy seria 08 wymiary


Nazwa prowadnikaSzerokość wew. Bi
[mm]
Szerokość zew. Ba
[mm]
Promień gięcia R
[mm]

08.10.025.0

10 18,2 25

08.10.028.0

10 18,2 28

08.10.038.0

10 18,2 38

08.10.048.0

10 18,2 48

08.16.028.0

16 24,2 28

08.16.038.0

16 24,2 38

08.16.048.0

16 24,2 48

08.20.028.0

20 28,2 28

08.20.038.0

20 28,2 38

08.20.048.0

20 28,2 48

08.30.028.0

30 38,2 28

08.30.038.0

30 38,2 38

08.30.048.0

30 38,2 48

08.40.028.0

40 48,2 28

08.40.038.0

40 48,2 38

08.40.048.0

40 48,2 48

08.50.028.0

50 58,2 28

08.50.038.0

50 58,2 38

08.50.048.0

50 58,2 48

Akcesoria

080...1(PZ) 080...2(PZ)
prowadniki 080...1(PZ) kablowy Punkt ruchomy (z otworem)
080...1(PZ)
prowadniki kablowy
080...2(PZ)
Punkt nieruchomy (z trzpieniem)
080.06.12 080.20.12: Tylko środkowe otwory
080.30.12 080.50.12: Wszystkie otwory




Dla prowadnika seriiNr art. Pełny zestaw z grzebieniemNr art. Pełny zestaw bez grzebieniaIlość zębówWymiar A [mm]wymiar B [mm]

08.10

080.10.12 PZ

080.10.12

1 - 18,2

08.16

080.10.12 PZ

080.10.12

2 - 24,2

08.20

080.20.12 PZ

080.20.12

2 - 28,2

08.30

080.30.12 PZ

080.30.12

3 22 38,2

08.40

080.40.12 PZ

080.40.12

4 32 48,2

08.50

080.50.12 PZ

080.50.12

5 42 58,2
