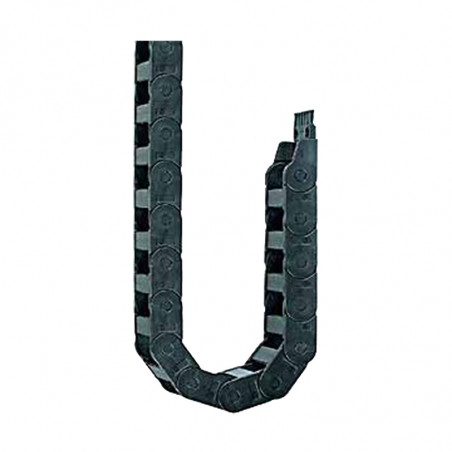

Prowadniki kablowe seria 2400 2500
  • Prowadniki kablowe seria 2400 2500

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: Igus

Prowadniki kablowe seria 2400 2500

Właściwości

  • Podwójny system zderzakowy dla dużych długości samonośnych
  • System otwierania służący do szybkiego otwierania, zarówno z prawej jak i z lewej strony
  • Poprzeczki z wysokim zakresem blokad
  • Boczna powierzchnia ślizgowa dla montażu bocznego
  • Przetestowane i wypróbowane zamknięcia wsporników mocujących
  • Możliwość zintegrowanego odciążenia ciągu
  • Dostępny separator odciążenia ciągu nr art. 2020.Z

prowadnik kablowy seria 2400 prowadnik kablowy seria 2500
Seria 2400 Seria 2500


Nazwa prowadnika Szerokość wew. Bi [mm] Szerokość zew. Ba [mm] Promień gięcia R [mm] Otwieranie wdłuż promienia
2400.02.055.0 25 41 55 wewnętrznego
2400.02.075.0 25 41 75 wewnętrznego
2400.02.100.0 25 41 100 wewnętrznego
2400.02.125.0 25 41 125 wewnętrznego
2400.02.150.0 25 41 150 wewnętrznego
2400.02.175.0 25 41 175 wewnętrznego
2400.02.200.0 25 41 200 wewnętrznego
2400.02.225.0 25 41 225 wewnętrznego
2400.02.250.0 25 41 250 wewnętrznego
2400.03.055.0 38 54 55 wewnętrznego
2400.03.075.0 38 54 75 wewnętrznego
2400.03.100.0 38 54 100 wewnętrznego
2400.03.125.0 38 54 125 wewnętrznego
2400.03.150.0 38 54 150 wewnętrznego
2400.03.175.0 38 54 175 wewnętrznego
2400.03.200.0 38 54 200 wewnętrznego
2400.03.225.0 38 54 225 wewnętrznego
2400.03.250.0 38 54 250 wewnętrznego
2400.05.055.0 57 73 55 wewnętrznego
2400.05.075.0 57 73 75 wewnętrznego
2400.05.100.0 57 73 100 wewnętrznego
2400.05.125.0 57 73 125 wewnętrznego
2400.05.150.0 57 73 150 wewnętrznego
2400.05.175.0 57 73 175 wewnętrznego
2400.05.200.0 57 73 200 wewnętrznego
2400.05.225.0 57 73 225 wewnętrznego
2400.05.250.0 57 73 250 wewnętrznego
2400.07.055.0 77 93 55 wewnętrznego
2400.07.075.0 77 93 75 wewnętrznego
2400.07.100.0 77 93 100 wewnętrznego
2400.07.125.0 77 93 125 wewnętrznego
2400.07.150.0 77 93 150 wewnętrznego
2400.07.175.0 77 93 175 wewnętrznego
2400.07.200.0 77 93 200 wewnętrznego
2400.07.225.0 77 93 225 wewnętrznego
2400.07.250.0 77 93 250 wewnętrznego
2400.09.055.0 89 105 55 wewnętrznego
2400.09.075.0 89 105 75 wewnętrznego
2400.09.100.0 89 105 100 wewnętrznego
2400.09.125.0 89 105 125 wewnętrznego
2400.09.150.0 89 105 150 wewnętrznego
2400.09.175.0 89 105 175 wewnętrznego
2400.09.200.0 89 105 200 wewnętrznego
2400.09.225.0 89 105 225 wewnętrznego
2400.09.250.0 89 105 250 wewnętrznego
2400.10.055.0 103 119 55 wewnętrznego
2400.10.075.0 103 119 75 wewnętrznego
2400.10.100.0 103 119 100 wewnętrznego
2400.10.125.0 103 119 125 wewnętrznego
2400.10.150.0 103 119 150 wewnętrznego
2400.10.175.0 103 119 175 wewnętrznego
2400.10.200.0 103 119 200 wewnętrznego
2400.10.225.0 103 119 225 wewnętrznego
2400.10.250.0 103 119 250 wewnętrznego
2400.12.055.0 125 141 55 wewnętrznego
2400.12.075.0 125 141 75 wewnętrznego
2400.12.100.0 125 141 100 wewnętrznego
2400.12.125.0 125 141 125 wewnętrznego
2400.12.150.0 125 141 150 wewnętrznego
2400.12.175.0 125 141 175 wewnętrznego
2400.12.200.0 125 141 200 wewnętrznego
2400.12.225.0 125 141 225 wewnętrznego
2400.12.250.0 125 141 250 wewnętrznego
2500.02.055.0 25 41 55 zewnętrznego
2500.02.075.0 25 41 75 zewnętrznego
2500.02.100.0 25 41 100 zewnętrznego
2500.02.125.0 25 41 125 zewnętrznego
2500.02.150.0 25 41 150 zewnętrznego
2500.02.175.0 25 41 175 zewnętrznego
2500.02.200.0 25 41 200 zewnętrznego
2500.02.225.0 25 41 225 zewnętrznego
2500.02.250.0 25 41 250 zewnętrznego
2500.03.055.0 38 54 55 zewnętrznego
2500.03.075.0 38 54 75 zewnętrznego
2500.03.100.0 38 54 100 zewnętrznego
2500.03.125.0 38 54 125 zewnętrznego
2500.03.150.0 38 54 150 zewnętrznego
2500.03.175.0 38 54 175 zewnętrznego
2500.03.200.0 38 54 200 zewnętrznego
2500.03.225.0 38 54 225 zewnętrznego
2500.03.250.0 38 54 250 zewnętrznego
2500.05.055.0 57 73 55 zewnętrznego
2500.05.075.0 57 73 75 zewnętrznego
2500.05.100.0 57 73 100 zewnętrznego
2500.05.125.0 57 73 125 zewnętrznego
2500.05.150.0 57 73 150 zewnętrznego
2500.05.175.0 57 73 175 zewnętrznego
2500.05.200.0 57 73 200 zewnętrznego
2500.05.225.0 57 73 225 zewnętrznego
2500.05.250.0 57 73 250 zewnętrznego
2500.07.055.0 77 93 55 zewnętrznego
2500.07.075.0 77 93 75 zewnętrznego
2500.07.100.0 77 93 100 zewnętrznego
2500.07.125.0 77 93 125 zewnętrznego
2500.07.150.0 77 93 150 zewnętrznego
2500.07.175.0 77 93 175 zewnętrznego
2500.07.200.0 77 93 200 zewnętrznego
2500.07.225.0 77 93 225 zewnętrznego
2500.07.250.0 77 93 250 zewnętrznego
2500.09.055.0 89 105 55 zewnętrznego
2500.09.075.0 89 105 75 zewnętrznego
2500.09.100.0 89 105 100 zewnętrznego
2500.09.125.0 89 105 125 zewnętrznego
2500.09.150.0 89 105 150 zewnętrznego
2500.09.175.0 89 105 175 zewnętrznego
2500.09.200.0 89 105 200 zewnętrznego
2500.09.225.0 89 105 225 zewnętrznego
2500.09.250.0 89 105 250 zewnętrznego
2500.10.055.0 103 119 55 zewnętrznego
2500.10.075.0 103 119 75 zewnętrznego
2500.10.100.0 103 119 100 zewnętrznego
2500.10.125.0 103 119 125 zewnętrznego
2500.10.150.0 103 119 150 zewnętrznego
2500.10.175.0 103 119 175 zewnętrznego
2500.10.200.0 103 119 200 zewnętrznego
2500.10.225.0 103 119 225 zewnętrznego
2500.10.250.0 103 119 250 zewnętrznego
2500.12.055.0 125 141 55 zewnętrznego
2500.12.075.0 125 141 75 zewnętrznego
2500.12.100.0 125 141 100 zewnętrznego
2500.12.125.0 125 141 125 zewnętrznego
2500.12.150.0 125 141 150 zewnętrznego
2500.12.175.0 125 141 175 zewnętrznego
2500.12.200.0 125 141 200 zewnętrznego
2500.12.225.0 125 141 225 zewnętrznego
2500.12.250.0 125 141 250 zewnętrznego


Akcesoria


2...3PZ(B)+ 2...4PZ(B)+ Punkt ruchomy (z otworem)
2...3PZ(B)+
prowadnik kablowy 2..3PZ(B)+ prowadniki kablowe 2...3PZ(B)+
2...4PZ(B)+
Punkt nieruchomy (z trzpieniem)



Dla prowadnika serii Nr art. Pełny zestaw z grzebieniem Nr art. zestaw z grzebieniem +10 kabli grzeb. Nr art. Pełny zestaw bez grzebienia Wymiar A
[mm]
2400.02. 2020.34 PZB+ 2020.34 PZBK1+ 2020.34 PZ+ 12
2400.03. 2030.34 PZB+ 2030.34 PZBK1+ 2030.34 PZ+ 25
2400.05. 2050.34 PZB+ 2050.34 PZBK1+ 2050.34 PZ+ 44
2400.07. 2070.34 PZB+ 2070.34 PZBK1+ 2070.34 PZ+ 64
2400.09. 2090.34 PZB+ 2090.34 PZBK1+ 2090.34 PZ+ 77
2400.10. 2100.34 PZB+ 2100.34 PZBK1+ 2100.34 PZ+ 90
2400.12 2125.34 PZB+ 2125.34 PZBK1+ 2125.34 PZ+ 112
2500.02. 2020.34 PZB+ 2020.34 PZBK1+ 2020.34 PZ+ 12
2500.03. 2030.34 PZB+ 2030.34 PZBK1+ 2030.34 PZ+ 25
2500.05. 2050.34 PZB+ 2050.34 PZBK1+ 2050.34 PZ+ 44
2500.07. 2070.34 PZB+ 2070.34 PZBK1+ 2070.34 PZ+ 64
2500.09. 2090.34 PZB+ 2090.34 PZBK1+ 2090.34 PZ+ 77
2500.10. 2100.34 PZB+ 2100.34 PZBK1+ 2100.34 PZ+ 90
2500.12 2125.34 PZB+ 2125.34 PZBK1+ 2125.34 PZ+ 112
