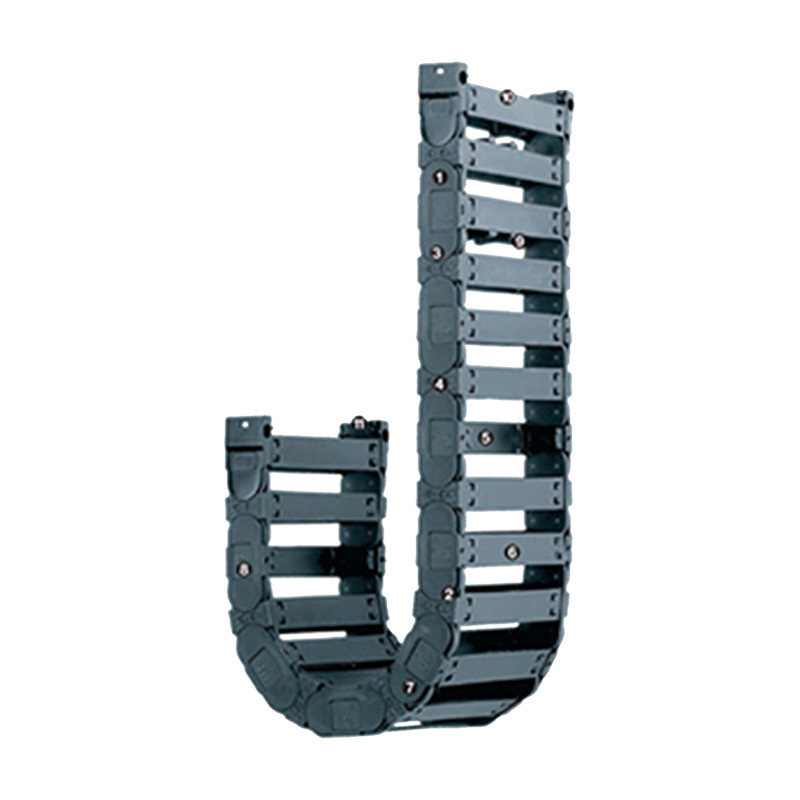

Prowadniki kablowe Seria E4.21
  • Prowadniki kablowe Seria E4.21

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: Igus

Prowadniki kablowe Seria E4.21

Seria E4.21 jest identyczna w konstrukcji z serią 210 i ją zastępuje.

Właściwości:
  • Prosty bieg dzięki wewnętrznym i zewnętrznym ogniwom
  • System zderzakowy z "hamulcem" w celu zredukowania hałasu
  • Według projektu z podcięciami, posiada dużą stabilność i nośność podczas pracy
  • Siła podczas pracy jest 15% większa na rozciąganie (w porównaniu do najlepszej serii E4), większa długość samonośna dzięki odbojom zintegrowanym i promieniowym
  • Poprzeczki usuwane wzdłuż obu promieni
  • Szerokie, zaokrąglone plastikowe poprzeczki – przyjazne kablom
  • Zoptymalizowane podkładki ślizgowe
  • Strona zewnętrzna odporna na brud
  • Podział wewnętrzny ze standardowymi "sztywnymi" separatorami
  • Możliwość zintegrowanego odciążenia ciągu
  • Wahadłowe elementy mocujące po jednej stronie z opcja zamocowania ze wszystkich stron
  • Na zamówienie klienta dostępne łańcuchy E-Chains z odwróconym promieniem gięcia „RBR” dla ruchu po okręgu


prowadniki kablowe seria E4.21 wymiary


Nazwa prowadnikaSzerokość wew. Bi [mm]Szerokość zew. Ba [mm]Promień gięcia R
[mm]
Ciężar
[kg/m]

E4.21.030.038.0

30 44 38 0,6

E4.21.030.048.0

30 44 48 0,6

E4.21.030.063.0

30 44 63 0,6

E4.21.030.075.0

30 44 75 0,6

E4.21.030.100.0

30 44 100 0,6

E4.21.030.150.0

30 44 150 0,6

E4.21.030.200.0

30 44 200 0,6

E4.21.040.038.0

40 54 38 0,64

E4.21.040.048.0

40 54 48 0,64

E4.21.040.063.0

40 54 63 0,64

E4.21.040.075.0

40 54 75 0,64

E4.21.040.100.0

40 54 100 0,64

E4.21.040.150.0

40 54 150 0,64

E4.21.040.200.0

40 54 200 0,64

E4.21.050.038.0

50 64 38 0,67

E4.21.050.048.0

50 64 48 0,67

E4.21.050.063.0

50 64 63 0,67

E4.21.050.075.0

50 64 75 0,67

E4.21.050.100.0

50 64 100 0,67

E4.21.050.150.0

50 64 150 0,67

E4.21.050.200.0

50 64 200 0,67

E4.21.060.038.0

60 74 38 0,71

E4.21.060.048.0

60 74 48 0,71

E4.21.060.063.0

60 74 63 0,71

E4.21.060.075.0

60 74 75 0,71

E4.21.060.100.0

60 74 100 0,71

E4.21.060.150.0

60 74 150 0,71

E4.21.060.200.0

60 74 200 0,71

E4.21.070.038.0

70 84 38 0,74

E4.21.070.048.0

70 84 48 0,74

E4.21.070.063.0

70 84 63 0,74

E4.21.070.075.0

70 84 75 0,74

E4.21.070.100.0

70 84 100 0,74

E4.21.070.150.0

70 84 150 0,74

E4.21.070.200.0

70 84 200 0,74

E4.21.080.038.0

80 94 38 0,78

E4.21.080.048.0

80 94 48 0,78

E4.21.080.063.0

80 94 63 0,78

E4.21.080.075.0

80 94 75 0,78

E4.21.080.100.0

80 94 100 0,78

E4.21.080.150.0

80 94 150 0,78

E4.21.080.200.0

80 94 200 0,78

E4.21.090.038.0

90 104 38 0,82

E4.21.090.048.0

90 104 48 0,82

E4.21.090.063.0

90 104 63 0,82

E4.21.090.075.0

90 104 75 0,82

E4.21.090.100.0

90 104 100 0,82

E4.21.090.150.0

90 104 150 0,82

E4.21.090.200.0

90 104 200 0,82

E4.21.100.038.0

100 114 38 0,85

E4.21.100.048.0

100 114 48 0,85

E4.21.100.063.0

100 114 63 0,85

E4.21.100.075.0

100 114 75 0,85

E4.21.100.100.0

100 114 100 0,85

E4.21.100.150.0

100 114 150 0,85

E4.21.100.200.0

100 114 200 0,85

E4.21.110.038.0

110 124 38 0,89

E4.21.110.048.0

110 124 48 0,89

E4.21.110.063.0

110 124 63 0,89

E4.21.110.075.0

110 124 75 0,89

E4.21.110.100.0

110 124 100 0,89

E4.21.110.150.0

110 124 150 0,89

E4.21.110.200.0

110 124 200 0,89

E4.21.120.038.0

120 134 38 0,92

E4.21.120.048.0

120 134 48 0,92

E4.21.120.063.0

120 134 63 0,92

E4.21.120.075.0

120 134 75 0,92

E4.21.120.100.0

120 134 100 0,92

E4.21.120.150.0

120 134 150 0,92

E4.21.120.200.0

120 134 200 0,92


Akcesoria
Punkt nieruchomy
E4.210...1.1
Punkt ruchomy
E4.210...1.2

prowadniki kablowe E4.210...1.1 E4.210...1.2 Punkt ruchomy
E4.210...1.2
prowadniki kablowe E4.210...1.2
Punkt nieruchomy
E4.210...1.1


Dla prowadnika seriiNr art. Pełny zestaw Wymiar Bi
[mm]

E4.21.030.

E4.210.030.1.12

30

E4.21.040.

E4.210.040.1.12

40

E4.21.050.

E4.210.050.1.12

50

E4.21.060.

E4.210.060.1.12

60

E4.21.070.

E4.210.070.1.12

70

E4.21.080.

E4.210.080.1.12

80

E4.21.090.

E4.210.090.1.12

90

E4.21.100.

E4.210.100.1.12

100

E4.21.110.

E4.210.110.1.12

110

E4.21.120.

E4.210.120.1.12

120
