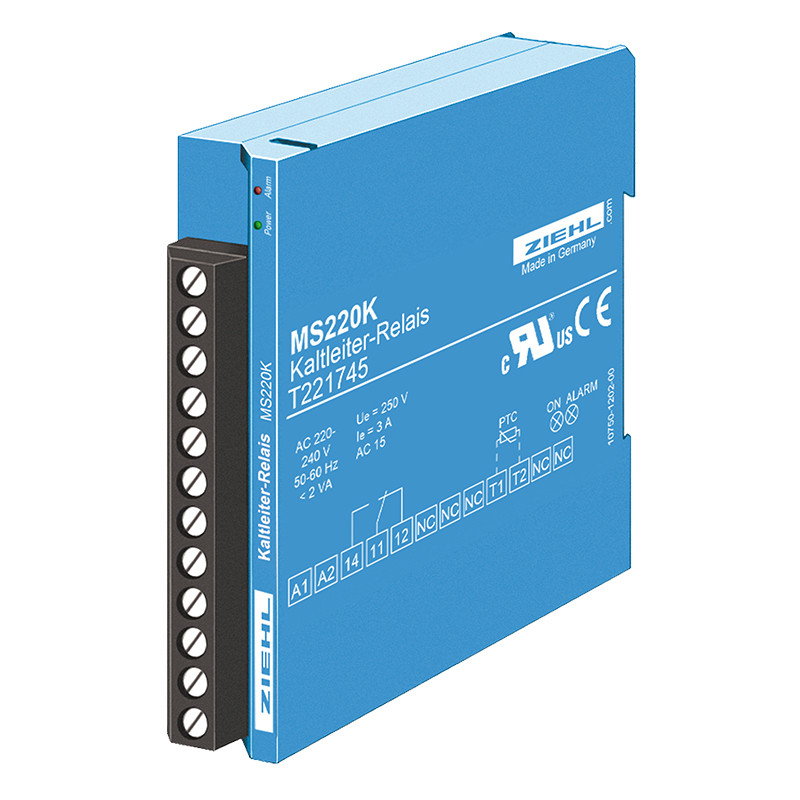

Przekaźnik termiczny PTC typu MSR220K
  • Przekaźnik termiczny PTC typu MSR220K

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: ZIEHL

Przekaźnik termiczny PTC typu MSR220K

Przekaźniki rezystorowe PTC firmy ZIEHL chronią silniki, transformatory, maszyny i urządzenia przed przeciążeniem termicznym. Dzięki zastosowanym czujnikom ZIEHL PTC MINIKA ® oferują najlepsze rozwiązania dla nominalnych temperatur reakcji 60 ° C… 180 ° C.

Przekaźniki rezystorowe PTC firmy ZIEHL są przeznaczone do czujników PTC zgodnie z normami DIN 44081 i DIN 44082. W związku z tym czujniki i przekaźniki są wymienne. Czujniki rezystorowe PTC nadają się do instalacji w uzwojeniach maszyn elektrycznych, łożysk i transformatorów, a także do monitorowania temperatury ciekłych mediów, przepływu powietrza i gazów.

Stosowane w połączeniu zapewniają skuteczną i niezawodną ochronę w przypadku:

  • blokowanie wirników, ciężkie rozruchy, praca przeciwprądowa
  • zanik napięcia i zanik fazy
  • podwyższona temperatura otoczenia i utrudnione chłodzenie


Produkt występuje w dwóch wersjach, w zależności od napięcia zasilania i ilości kontaktów:

T221775 AC 220-240 V 2 kontakty
T221771 AC/DC 24 V 2 kontakty


Przegląd funkcjonalny


  • 1 zestaw rezystorów PTC z maksymalnie 6 czujnikami PTC (250 Ω) szeregowo
  • przekaźnik wyjściowy z 1 lub 2 stykiem przełączającym
  • wskaźnik stanu pracy z diodą LED
  • Obudowa K, pionowy układ zacisków
  • szerokość 22,7 mm
  • montaż zatrzaskowy na standardowej szynie DIN 35 mm lub montaż śrubowy
  • elektroniczna blokada ponownego zamykania (odłączalna)
  • zintegrowany przycisk RESET
  • link do zewnętrznego RESETOWANIA
  • automatyczny RESET przy powrocie napięcia
  • Diody LED włączenia zasilania (zielony) i ALARM (czerwony) w przycisku resetowania
  • Komponent uznany przez UL
  • Opcja: inne napięcia zasilania


Dane techniczne


Znamionowe napięcie zasilania Us AC 220 - 240 V ± 10% 50/60 Hz ≤ 2 VA
AC / DC 24 V, AC ± 10% DC 21-30 V <2 VA,
bez separacji potencjałów
Podłączane rezystory PTC 1 ... 6 PTC zgodnie z DIN VDE V 0898-1-401 (wcześniej DIN 44081/82)
Punkt przełączania <4000 Ω
Przekaźnik wyjściowy 1 lub 2 styki przełączające
Rodzaj kontaktu Typ 2 (patrz ogólne informacje techniczne)
Test kondycji patrz ogólne informacje techniczne
Znamionowa temperatura otoczenia -20 ... + 55 ° C
Wymiary wys. X szer. X gł Wykonanie K: 75 x 22,5 x 115 [mm]
Załącznik na szynie DIN 35 mm zgodnie z EN 60 715 lub śrubami M4 (opcja)
Obudowa ochronna / zaciski IP30 / IP20
Waga około 150 g
