Przekaźnik termiczny TR210
  • Przekaźnik termiczny TR210

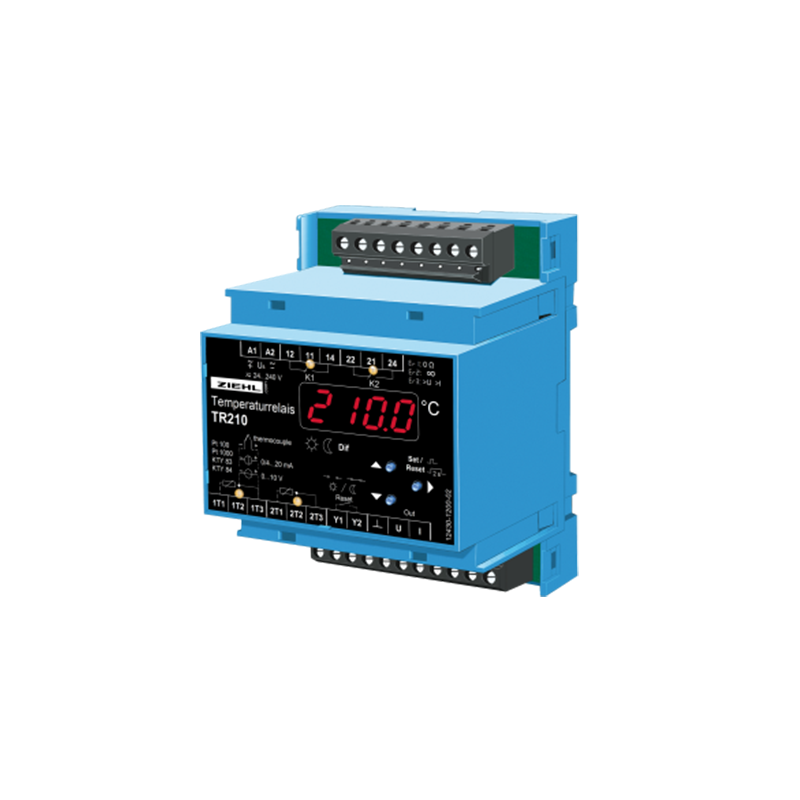

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: ZIEHL

Przekaźnik termiczny TR210

TR210 jest używany jako

  • Ogólna ochrona temperaturowa maszyn i instalacji
  • Jednostka sterująca temperaturą, również do aplikacji chłodzących
  • Regulator różnicy temperatur do techniki klimatyzacyjnej

Przegląd funkcji

  • 2 wejścia czujników Rozdzielczość 0,1 ° C między –19,9 ... 999,9 ° C
    • Pt 100, Pt 1000, KTY 83 lub KTY 84 w konfiguracji 2- lub 3-przewodowej
    • Termopary typu B, E, J, K, L, N, R, S, T
    • Sygnał wejściowy 0-10 V DC; DC 0 / 4-20 mA
  • 2 wyjścia przekaźnikowe (każdy 1 styk przełączający)
  • 1 wyjście analogowe 0-10 V DC lub 0 / 4-20 mA do parametryzacji (nie potencjalnie oddzielone od wejść)
  • Uniwersalny zasilacz AC / DC 24-240 V.
  • Kilka programów do wyboru
  • Przechowywanie i wskazanie zmierzonych wartości MIN i MAX
  • zaciski wtykowe

Dane techniczne

Znamionowe napięcie zasilania Us AC / DC 24 - 240 V
Tolerancja DC 20, 4–297 V
Tolerancja AC 20 - 264 V 50/60 Hz
Pobór energii < 3 W < 7 VA
Wyjście przekaźnikowe 2 x 1 styk przełączający
Napięcie przełączania max. AC 415 V.
Prąd przełączania max. 5 A.
Zdolność przełączania max. 1250 VA (obciążenie rezystancyjne)
maks. 120 W przy 24 V DC
Oceny elektryczne UL: 250 V ac, 5 A, rezystancyjny
E214025 240 V ac, 1/2 KM
120 V ac, ¼ KM
B 300 - pilot, UL 508
Załącznik Wersja V4, montaż rozdzielnicy
Wysokość montażu 55 mm
Szerokość 4 TE
Wymiary (szerokość x wysokość x głębokość) 70 x 90 x 58 mm
Połączenie przewodowe, jeden przewód każdy 1 x 1,5 mm2
Drut splatany z izolowanymi tulejami każdy 1 x 1,0 mm2
Moment obrotowy 0,5 Nm (3,6 funta.in)
Klasa ochrony obudowy IP 30
Terminal klasy ochrony IP 20
Instalacja Mocowanie zatrzaskowe na szynie montażowej 35 mm zgodnie z EN 60 715 lub za pomocą śrub M 4 (dodatkowy pręt w zakresie dostawy)
Waga około. 200 g
