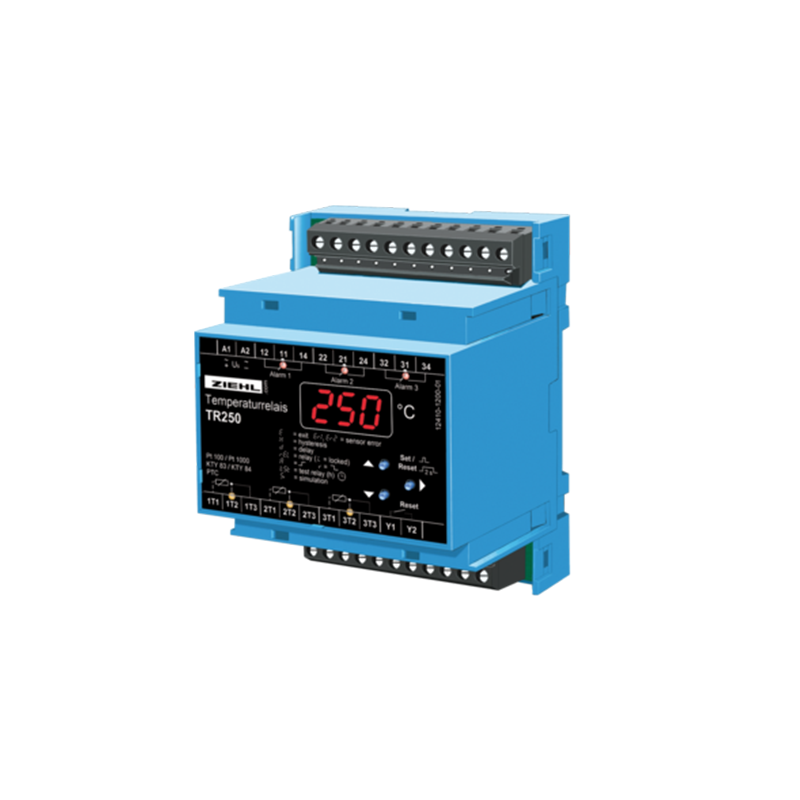

Przekaźnik termiczny TR250
  • Przekaźnik termiczny TR250

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: ZIEHL

Przekaźnik termiczny TR250

Termostat Pt100 TR250 monitoruje jednocześnie do 3 czujników Pt100 (RTD), Pt1000, KTY83 KTY84 lub termistorów (PTC). Różne typy czujników, np. Pt 100 i PTC, mogą być monitorowane jednocześnie. Urządzenie jest szczególnie odpowiednie do monitorowania silników, generatorów i transformatorów.

Inną aplikacją jest zastosowanie jako 2- lub 3-stopniowy sterownik z dodatkowym monitorowaniem nadmiernej lub niskiej temperatury. monitorowanie różnic temperatur 2 czujników lub regulatora temperatury dla pomp ciepła.

Funkcjonować

  • Pomiar zakresu monitorowania -199 ... + 850 ° C
  • Rozdzielczość 0,1 ° C dla zakresu pomiarowego –19,9 ... 99,9 do wyboru
  • 3 wyjścia przekaźnikowe K1 do K3 ze stykami przełączającymi
  • Uniwersalny zasilacz AC / DC 24-240 V.
  • Łatwe ustawienie
  • Przechowywanie wartości temperatur MIN i MAX
  • Licznik alarmów dla alarmów 3x99 z wyświetleniem czujnika i upływu czasu
  • Blokada kodu przed manipulacją ustawieniami

3 wejścia czujników:

  • Pt 100 (RTD) lub Pt 1000, połączenie 2- lub 3-przewodowe, KTY83, KTY84
  • Termistory (PTC) każdy 1 ... 6 szeregowo
  • Monitorowanie zwarcia i przerwy

Wyświetla:

  • 3-cyfrowy 7-segmentowy wyświetlacz temperatury i programowania
  • 3 diody LED dla czujników, dla alarmów / przekaźników
  • wyświetlać ° C lub ° F do wyboru, rozdzielczość 0,1 ° C

Funkcje przełączania:

  • 3 przekaźniki
  • najcieplejszy / najzimniejszy czujnik przełącza przekaźnik
  • 3 diody LED dla alarmu / przekaźnika
  • programowalny dla każdego przekaźnika:monitorowanie różnicy temperatur
    • histereza
    • automatyczny reset lub elektroniczna blokada ponownego zamykania
    • czas opóźnienia przełączania i przełączania z powrotem
    • tryb pracy lub zamknięty prąd
    • cykliczna kontrola działania

6 zaprogramowanych programów:

  • Silnik / generator 3x Pt 100
  • transformator z 3x Pt 100
  • transformator z 2x PTC i 1x Pt 100
  • transformator z 2x PTC / 3x PTC
  • 3 x 1 alarm na czujnik

Dane techniczne

Znamionowe napięcie zasilania UsAC / DC 24 - 240 V
Tolerancja DC20, 4–297 V
Tolerancja ACDC 20, 4 - 297 V ..... AC 20 - 264 V 50/60 Hz
Wynik3 x co (przełączenie)
Napięcie przełączaniamax. AC 415 V.
Prąd przełączaniamax. 5 A.
Moc przełączaniamax. 1250 VA (obciążenie rezystancyjne)
maks. 120 W przy 24 V DC
Oceny elektryczne UL250 V ac, 5 A, rezystancyjny
E214025240 V ac, 1/2 KM
120 V ac, ¼ KM
B 300 - pilot, UL 508
Znamionowy prąd operacyjny Ie
AC15
Tj. = 3 A ..... Ue = 250 V.
DC13Ie = 2 A ..... Ue = 24 V
Ie = 0,2 A ..... Ue = 125 V
Ie = 0,1 A ..... Ue = 250 V
Zalecany bezpiecznik dla stykówT 3,15 A (gL)
Oczekiwany czas kontaktu mechaniczny3 x 107 operacji
Oczekiwana żywotność elektryczna1 x 105 operacje AC 250 V / 6 A
Znamionowe napięcie udarowe4000 V.
Kategoria przepięciaIII
Poziom zanieczyszczenia2)
Znamionowe napięcie izolacji Ui300 V.
Na czas100%
emitowane zakłóceniaEN 61000-6-3
RozerwanieEN 61000-4-4 +/- 4 kV
Impuls 5/50 ns, f = 5 kHz, t = 15 ms, T = 300 ms
PRZYPŁYWIEC 61000-4-5 +/- 4 kV
Impuls 1,2 / 50 μs (8/20 μs)
rozładowanie elektryczności statycznejKontakt IEC 61000-4-2 +/- 4 kV, powietrze +/- 8 kV
Zakres temperatur otoczenia-20 ° C ... +65 ° C
Zakres temperatur przechowywania-20 ° C… +70 ° C
WysokośćDo 2000 m
Warunki klimatyczne5 - 85% rel. wilgotność, bez kondensacji
Zakres temperatur zewnętrznych przewodów-5 ° C… +70 ° C
Odporność na wibracje EN 60068-2-62… 25 Hz ± 1,6 mm
25 ... 150 Hz 5 g
Precyzja± 0,5% wartości ± 1 K (KTY ± 5 K)
Prąd czujnika≤ 1 mA
Czas pomiaru t M
Wysokość montażu55 mm
Szerokość4 TE
Wymiary (szer. X wys. X gł.)70 x 90 x 58 mm
Przewód z litego połączeniakażdy 1 x 1,5 mm2
Drut splatany z izolowanymi tulejamikażdy 1 x 1,0 mm2
Moment obrotowy0,5 Nm (3,6 funta.in)
Klasa ochrony obudowyIP 30
Zaciski klasy ochronyIP 20
Pozycja montażowakażdy
MontowanieMocowanie zatrzaskowe na standardowej szynie 35 mm EN 60 715 lub śrubach M4
Wagaapp. 200g
