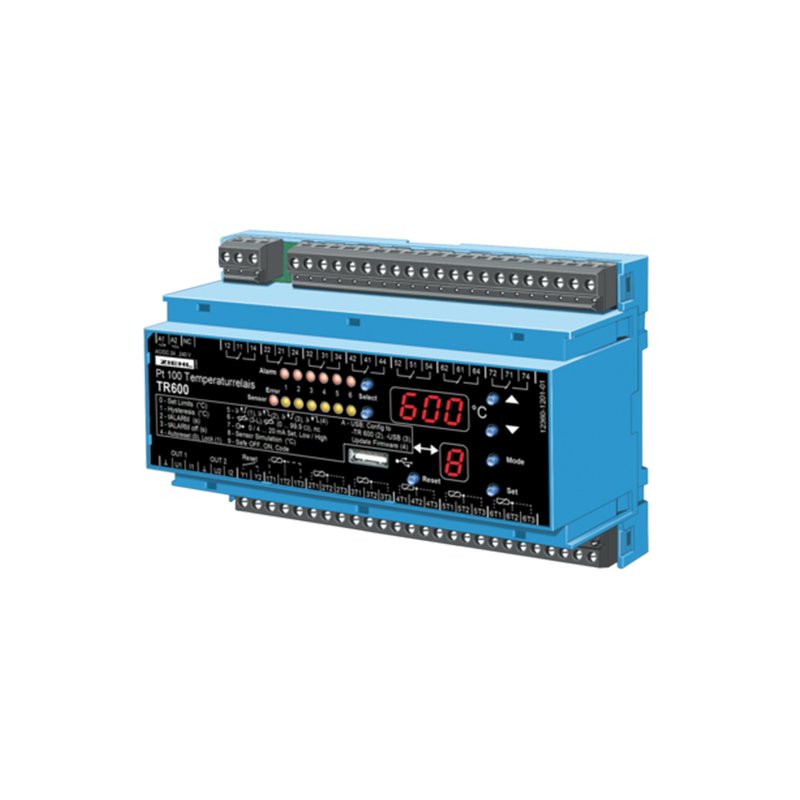

Przekaźnik termiczny TR600
  • Przekaźnik termiczny TR600

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: ZIEHL

Przekaźnik termiczny TR600

Opis produktu

Strona do programowania TR600

Termostat Pt 100 TR600 jest regulatorem temperatury i jednocześnie monitoruje do sześciu czujników Pt 100. Sześć punktów przełączania i sześć przekaźników umożliwia prawie dowolną kombinację działania przełączania. Może także wybrać najwyższą temperaturę z grupy trzech lub sześciu czujników. Temperatury dwóch czujników lub grup czujników można przypisać do 2 wyjść analogowych, tj. Do zdalnych wyświetlaczy lub dalszej oceny. Programowanie jest bardzo zmienne i proste.

Produkt występuje w poniższej wersji:
T224360z wyjściem analogowym (standard)

Ze względu na to, że można podłączyć 6 czujników Pt 100, urządzenie jest szczególnie odpowiednie do monitorowania temperatury wszędzie tam, gdzie jednocześnie musi być monitorowanych do 6 różnych punktów pomiarowych:

  • silniki i generatory z jednoczesnym monitorowaniem łożysk i chłodziwa.
  • transformatory z dodatkowym monitorowaniem temperatury rdzenia również.
  • maszyny i instalacje elektryczne

Zatwierdzenie
UL E377414 Sprzęt do sterowania procesami, elektryczny - komponent

Przegląd funkcji

  • Zakres pomiaru i monitorowania -199 ... +800 ° C
  • 6 wejść czujników z połączeniem 2- lub 3-przewodowym
  • 7 wyjść przekaźnikowych ze stykiem przełączającym
  • Przekaźnik alarmu 1… 6 K1 (11/12/14) ... K6 (61/62/64)
  • Przekaźnik błędu czujnika K7 (71/72/74) monitoruje przerwanie czujnika lub zwarcie czujnika.
  • 2 wyjścia analogowe, 0/4 ... 20 mA i 0/2 ... 10 V, z indywidualnym skalowaniem.
  • Uniwersalny zasilacz. 2 zakresy AC / DC 24-60 V lub AC / DC 90-240 V.
  • Uniwersalny zasilacz AC / DC 24-240 V.
  • Terminal dla USB-Stick do pobierania i pobierania zestawów parametrów oraz do aktualizacji oprogramowania

Wyświetla

  • wbudowany 3-cyfrowy wyświetlacz temperatury i 1-cyfrowy wyświetlacz trybu programowania
  • Alarm LED pokazujący stan przekaźników alarmowych
  • Błąd czujnika LED miga przy zwarciu lub przerwaniu czujnika
  • Można wyświetlić zapisane wartości temperatur MIN i MAX
  • „Wybór czujnika” pokazuje temperatury różnych czujników
  • „Wybór alarmu” pokazuje punkty przełączania

Programowalny dla każdego dodatkowego przekaźnika:

  • histereza
  • elektroniczny zamek lub automatyczne resetowanie
  • opóźnienie włączenia i opóźnienie wyłączenia
  • Funkcja MIN lub MAX przekaźnika
  • przekaźnik zwalnia lub podnosi po przekroczeniu wartości zadanej

Dane techniczne

Zasilacz
Znamionowe napięcie zasilania UsAC / DC 24 - 240 V.
TolerancjaPrąd stały 20,4 - 297 V,
prąd przemienny 20 - 264 V 50/60 Hz
Pobór energii<4 W
<13 VA
Podłączenie czujnika (6 czujników)Pt 100 (RTD) wg. zgodnie z EN 60751 (2/3-przewodowy)
Skala-199 ° C .. 800 ° C, rozdzielczość = 1 ° C
Rezystancja czujnika + drut.max. 500 Ohm
Prąd czujnika≤0,7 mA
Czujnik cyklu / czujnika czasu≤ 1,5 s
Tolerancja± 0,5% wartości mierzonej ± 1 cyfra
Współczynnik temperaturowy<0,04 ° C / K
Wyjścia analogoweOUT 1 i OUT 2
Napięcie wyjściowe0/2 V DC - 10 V, maks. DC 10 mA
Prąd wyjściowyDC 0/4 mA - 20 mA
Załadujmax. 500 Ω
Napięcie bez obciążeniamax. DC 16 V.
Tolerancja1% zaprogramowanego zakresu ± 1 ° C

Wyjście przekaźnikowe

K1… K77 x 1 styk przełączający (CO)
Napięcie przełączaniamax. AC 415 V.
Prąd przełączaniamax. 5 A.
Zdolność przełączaniamax. 1250 VA (obciążenie rezystancyjne)
maks. 120 W przy 24 V DC
Oceny elektryczne UL250 V ac, 5 A, rezystancyjny
E214025240 V ac, 1/2 KM
120 V ac, ¼ KM
B 300 - pilot, UL 508
Nominalny prąd operacyjny Ie
AC15Tj. = 3 A ..... Ue = 250 V.
DC13Ie = 2 A ..... Ue = 24 V
Ie = 0,2 ..... A Ue = 125 V
Ie = 0,1 ..... A Ue = 250 V
Zalecany bezpiecznik NIE4 Opóźnienie czasowe lub miniaturowy wyłącznik MCB B4
Zalecany bezpiecznik NC3.15 Opóźnienie czasowe
Oczekiwany czas kontaktu mechaniczny3 x 107 operacji
Oczekiwana żywotność elektryczna1 x 105 operacje z AC 250 V / 6 A

Warunki badania (EN 61010-1)

Znamionowe napięcie udarowe4000 V.
Kategoria przepięciaIII
Poziom zanieczyszczenia2)
Znamionowe napięcie izolacji Ui300 V.
Na czas100%

Testy EMC (EN 61326-1)

emitowane zakłóceniaEN 61000-6-3
RozerwanieEN 61000-4-4 +/- 4 kV
Impuls 5/50 ns, f = 5 kHz, t = 15 ms, T = 300 ms
PRZYPŁYW90 x 35 x 58IEC 61000-4-5 +/- 4 kV
Impuls 1,2 / 50 μs (8/20 μs)
rozładowanie elektryczności statycznejKontakt IEC 61000-4-2 +/- 4 kV,
powietrze +/- 8 kV

Warunki środowiska

Zakres temperatur otoczenia-20 ° C ... +65 ° C
Zakres temperatur przechowywania-20 ° C… +70 ° C
WysokośćDo 2000 m
Warunki klimatyczne5 - 85% rel. wilgotność, bez kondensacji
Zakres temperatur zewnętrznych przewodów-5 ° C… +70 ° C
Odporność na wibracje EN 60068-2-62… 25 Hz ± 1,6 mm
25 ... 150 Hz 5 g
Izolacja galwaniczna / napięcie próbneUs - Przekaźniki, czujniki, USB, wyjście analogowe, wejście resetowania -< DC 3820 V Przekaźniki - czujniki, USB, wyjście analogowe, wejście resetu -< DC 3820 V
Bez izolacji galwanicznejczujniki, USB, wyjście analogowe, wejście Reset
Zresetuj wejście Y1 / Y2app. 18 V DC / 3,5 mA
Złącze USBTyp A, do podłączania pamięci USB
do konfiguracji / do aktualizacji oprogramowania układowego

Mieszkaniowy

ProjektV8
Wymiary (wys. X szer. X gł.)140 x 90 x 58 mm
Wysokość / szerokość montażu55 mm / 8 TE
Przewód z litego połączeniaje 1 x 1,5 mm2
Drut splatany z izolowanymi tulejamije 1 x 1,0 mm2
Moment obrotowy0,5 Nm (3,6 funta.in)
Klasa ochrony obudowyIP 20
Zaciski klasy ochronyIP 20
Pozycja montażowakażdy
MontowanieMocowanie zatrzaskowe na standardowej szynie 35 mm EN 60715 lub śrubach M4
Wagaokoło. 360 g
