Przekaźniki bezpieczeństwa / drzwi bezpieczeństwa SNO 4003K
  • Przekaźniki bezpieczeństwa / drzwi bezpieczeństwa SNO 4003K

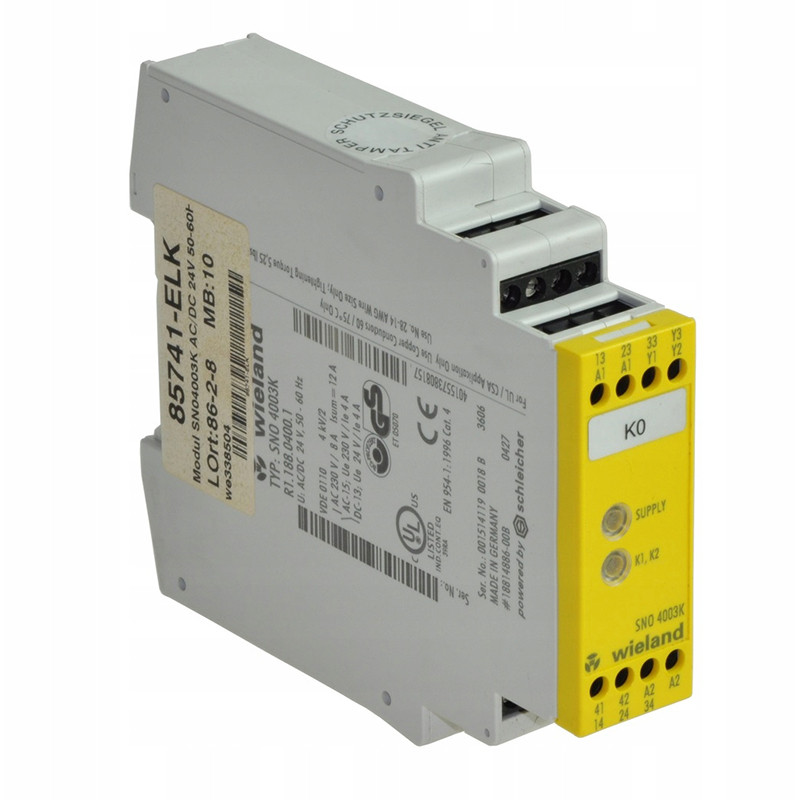

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: Wieland

Przekaźniki bezpieczeństwa / drzwi bezpieczeństwa SNO 4003K

Urządzenie podstawowe do sterowania jednokanałowego wyłącznika bezpieczeństwa lub drzwi bezpieczeństwa

• kategoria stopu 0 według EN 60204-1
• zastosowanie do kategorii 2 według EN 954-1
• kategoria urządzenia: 4 według EN 954-1
• start manualny lub automatyczny
• 3 tory aktywujące, 1 tor sygnalizacyjny
• obwód sprzężenia zwrotnego do nadzoru zewnętrznych styczników

Zastosowanie

• ochrona osób i maszyn
• do bezzwłocznego zdjęcia zasilania – kategoria stopu 0
• nadzór nad wyłącznikami bezpieczeństwa
• nadzór nad osłonami bezpieczeństwa
• zabiegi ochronne w technice bezpieczeństwa pracy

Funkcje

Jednokanałowy przekaźnik bezpieczeństwa do zastosowania przy wyłączniku bezpieczeństwa zgodnie z normami EN 60204-1, urządzenie to testuje się samo przy każdym cyklu wył/zał. Wyposażony w styki o prowadzeniu wymuszonym.
Urządzenie ma dwa wejścia reset Y2 (bez nadzoru reset) lub Y3 (z nadzorem reset). Po uruchomieniu przycisku reset (na Y1 - Y3) lub automatycznie (mostek Y1 - Y2) obydwa przekaźniki K1 i K2 zostaną wysterowane. Później przechodzą przez własne styki w pozycję samopodtrzymującą, kiedy pomiędzy zaciskiem A1 i napięciem zasilającym pojawi się połączenie elektryczne (wyłącznik bezpieczeństwa lub krańcowy). Po tej fazie załączania tory aktywujące są zamknięte, a tor sygnalizacyjny otwarty. Po przerwaniu połączenia elektrycznego pomiędzy zaciskiem A1 i napięciem zasilającym tory aktywujące zostaną otwarte, a tor sygnalizacyjny zamknięty. Stan wzbudzenia (samopodtrzymanie) obydwu kanałów będzie sygnalizowane przez zieloną diodę LED K1, K2. Druga zielona dioda LED wskazuje przyłożenie napięcia zasilającego.
Możliwe zastosowanie urządzenia do wyłączenia bezpieczeństwa kategorii stopu 0 (EN 60204-1). Urządzenie odpowiada kategorii 4 części związanej z kontrolą bezpieczeństwa (EN 954-1).

Wytyczne (odpowiednie użycie)

Przekaźnik przeznaczone do nadzoru nad czujnikami bezpieczeństwa (np. wyłącznikami bezpieczeństwa, wyłącznikami różnicowymi), które jako części systemów bezpieczeństwa są przeznaczone do ochrony ludzi, materiałów i maszyn.
• kategoria bezpieczeństwa według EN 954-1 zależy od zewnętrznych połączeń, wyboru czujników bezpieczeństwa i rozmieszczenia ich na maszynie.
• w celu powielenia torów aktywujących można zastosować urządzenia rozszerzeń lub zewnętrzne przekaźniki ze stykami wymuszanymi.
• urządzenie i styki muszą być zabezpieczone do maksymalnie 8 A.
• przed aktywacją przyciskiem reset, łańcuch wyłącznika musi być zamknięty.
• przy połączeniu wyłączników magnetycznych kodowanych lub czujników z wyjściami półprzewodnikowymi należy zwrócić uwagę na wejściowy prąd szczytowy (zobacz Dane techniczne).
• system bezpieczeństwa musi zostać wbudowany w skrzynkę rozdzielczą o stopniu ochrony przynajmniej IP 54.
• przy zasilaniu AC i sterowaniu jednokanałowym należy zwrócić uwagę na maksymalną długość przewodu w obwodzie bezpieczeństwa czujników (zobacz wytyczne dotyczące długości przewodów i dane techniczne).

Prosimy zapoznać się również z informacjami Państwa stowarzyszeń zawodowych!

Schemat połączeń
WYŁACZNIK BEZPIECZEŃSTWA / DRZWI BEZPIECZEŃSTWA SNO 4003K schemat połączeń
Wytyczne dotyczące długości przewodów

Maksymalna długość przewodów obwodów wejściowych przy napięciu znamionowym

dane przewodów przekrój  1,5 mm2
pojemność                      150 nF/km
rezystancja                     28 Ω/km
temperatura                    +25 °C
obwód                          obwód prądu przemiennego       nieleżący nierównolegle maksymalna długość l: 1km

WYŁACZNIK BEZPIECZEŃSTWA / DRZWI BEZPIECZEŃSTWA SNO 4003K przpust prądowy

Przepust prądowy maksymalna długość przepustu prądowego lS i maksymalna pojemność przewodu CL jest zależne od napięcia zasilającego UB:
                    UB     115        230 V
                    CL     37,5 nF   7,5 nF
                    lS      250m      50 m

WYŁACZNIK BEZPIECZEŃSTWA / DRZWI BEZPIECZEŃSTWA SNO 4003K

Uwaga:
Wartość maksymalnej pojemności kabla CL nie może zostać przekroczona, w przeciwnym przypadku urządzenie będzie reagowało wadliwie.


Opis urządzenia/numer
typ napięcie znamionowe zaciski       numer              sztk/opak.

SNO 4003K

AC/DC 24 V 50 - 60 Hz zaciski śrubowe stałe

R1.188.0400.1     1



AC 115 - 120 V 50 - 60 Hz zaciski śrubowe stałe

R1.188.0880.1     1



AC 230 V 50 - 60 Hz zaciski śrubowe stałe

R1.188.0890.1     1

SNO 4003K-A

AC/DC 24 V 50 - 60 Hz zaciski wtykowe śrubowe

R1.188.0500.1     1



AC 115 - 120 V 50 - 60 Hz zaciski wtykowe śrubowe

R1.188.0900.1     1



AC 230 V 50 - 60 Hz zaciski wtykowe śrubowe

R1.188.0910.1     1


Dane techniczneSNO 4003K
funkcje według EN 60204-1
przekaźnik bezpieczeństwa wyłącznik bezpieczeństwa
wyświetlanie funkcji
2 diody LED, zielone
wykres funkcji
FD 221-3-1 W, FD 221-3-2 W
obwody zasilające

urządzenie z napięciem znaminowym AC/DC 24 V
min typ max
zakres napięcia pracy
AC/DC 20,4 V AC/DC 24 V AC/DC 26,4 V
tętnienie szczątkowe
2,4 Vss
pobór mocy DC
- 1,3 W 1,6 W
pobór mocy AC
- 1,8 W/3,2 VA 2,2 W/3,9 VA
częstotliwość znamionowa AC
50 Hz   60Hz
udar prądu wejściowego (A1)
- - 1,7 A
znamionowy prąd zwarciowy
- 1400 mA -
czas zadziałania/czas powrotu
2 s/3 s
zabezpieczenie obwodów sterujących
rezystor PTC
separacja galwaniczna, obwody zasilające - obwody sterujące
nie
urządznie z napięciem znaminowym AC 115-120 V/AC 230 V

zakres napięcia pracy UN = AC 115-120 V
AC 93,5 V AC 115-120 V AC 132 V
zakres napięcia pracy UN = AC 230 V
AC 195 V AC 230 V AC 253 V
pobór mocy
- 2,0 W/2,3 VA 2,4 W/2,8 VA
częstotliwość znamionowa AC
50 Hz   60Hz
długość przewodów do czujników bezpieczeństwa
(równoległe przekładnie przewodów, zobacz wytyczne do ułożenia przewodów)
zabezpieczenie obwodów sterujących
transformator z ochroną zwarciową
separacja galwaniczna obwody zasilające - obwody sterujące
tak
obwody sterownicze

rezystancja przewodu w Y1-Y2 lub Y1-Y3 (przy UN napięcia zasilającego)
- - 70 Ω
znamionowe napięcie wyjściowe do zasilania wejścia Y2
  DC 24 V -
napięcie biegu jałowego
- - DC 40 V
prąd znamionowy/udar prądu (wejścia Y2, Y3)
  - 90 mA/1500 mA
czas wyzwolenia tR (K1, K2)
- 60 ms 80 ms
czas zadziałania tA1 (urządzenia o napięciu znamionowym AC 115-120 V/AC 230 V)
- 180 ms 300 ms
czas zadziałania tA1 (urządzenia o napięciu znamionowym AC/DC 24 V)
- 40 ms 60 ms
czas zadziałania tA2
  40 ms 60 ms
minimalny czas załączania tM1(Y2)
tA1 - -
minimalny czas załączania tM2(Y3)
tA2   -
czas powrotu tW
- - 200 ms
czas stanu gotowaści tB
    300 ms
obwody wyjściowe

wyposażenie styków
3 tory aktywujące styki wymuszane (zwierne), 1 tor sygnalizacyjny (rozwierny)
przełączane napięcie UN
AC/DC 230 V
maksymalny prąd IN na tor prądowy, zwierny/rozwierny
8 A/5 A
suma prądów wszystkich torów prądowych urządzenia przy napięciu AC/DC 24 V
12 A
suma prądów wszystkich torów prądowych
urządzenia przy napięciu AC 115-120 V/AC 230 V
8A
kategoria zastosowania według EN 60947-5-1     360 h-1
                                                                    3600 h-1
AC-15: Ue 230 V, Ie 4 A / DC-13: Ue 24 V, Ie 4 A
AC-15: Ue 230 V, Ie 3 A / DC-13: Ue 24 V, Ie 2,5 A
ochrona zwarciowa, maksymalny bezpiecznik
6 A klasy gG lub zabezpieczenie typu B lub C
ochrona zwarciowa, bezpiecznika
max 8A
wytrzymałość mechaniczna
10x106 przełączeń
dane ogólne

droga upływu i dystans izolacyjny pomiędzy obwodami
według EN 60664-1
zgodnie z wersją urządzenia, zobacz separację galwaniczną obwodów
zasilania
kategoria przepięciowa
III
znamionowa wytrzymałość napięciowa
4 kV
napięcie pomiarowe
AC 300 V
napięcie testowe
2 kV
poziom zanieczyszczenia: wewnątrz/zewnątrz
2/3
stopień ochrony DIN EN 60529 (obudowa/zaciski)

temperatura otoczenia/zakres roboczy
-25 - +55 °C/-25 - +75 °C
rysunek
K 4-1 (zaciski śrubowe)/K 4-2 (zaciski wtykowe)
przekroje przewodów linka/drut
lub linka z tulejką zaciskową
2x0,14 - 0,75 mm2/1x0,14 - 2,5 mm2
1x0,25 - 2,5 mm2/2x0,25 - 0,5 mm2
dopuszczalny moment
0,5 - 0,6 Nm
waga urządzenia o napięciu znamionowym AC/DC 24 V
0,20 kg
waga urządzenia o napięciu znamionowym AC 115-120 V/AC 230 V
