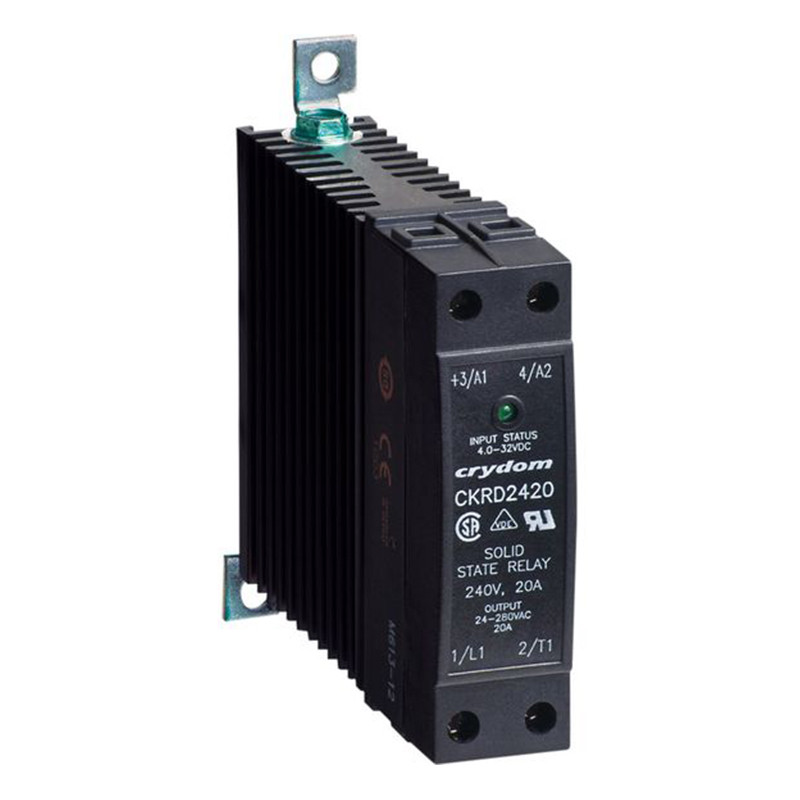

Przekaźniki półprzewodnikowe ac jednofazowe serii ckr
  • Przekaźniki półprzewodnikowe ac jednofazowe serii ckr

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: Crydom

Przekaźniki półprzewodnikowe ac jednofazowe serii ckr

- napięcie izolacji: 4000Vrms
- pojemność wejście/wyjście: 8pF
- zakres temperatur pracy +40ºC+80ºC
- zakres częstotliwości pracy: 47-63Hz
- sposób załączania: w zerze napięcia

Dostępne opcje:
10 - załączany nachmiast (możliwa regulacja fazowa)
E - napięcie sterujące 18-36VAC
P - wbudowane zabezpieczenie przeciwprzepięciowe

Przykład oznaczania:
CKRD2425E
CKRD2425P
CKRD2425-10

SymbolNapięcie
wyjściowe
[Vrms]		Prąd obciąenia

[Arms]		Napięcie sterujące
[Vtms]		Prąd wejściowy
przy 12VDC
[mA]		Napięcie
wyłączania
[Vdc]		l2t

[A2t]
CKRD2410 24-280 .15-10 4.5-32 15 1.0 60 UL, CSA, VDE
CKRD2420 24-280 .15-20 4.5-32 15 1.0 260 UL, CSA, VDE
CKRD2430 24-280 .15-30 4.5-32 15 1.0 1620 UL, CSA, VDE
CKRD4810 48-530 .15-10 4.5-32 15 1.0 60 UL, CSA, VDE
CKRD4820 48-530 .15-20 4.5-32 15 1.0 260 UL, CSA, VDE
CKR4830 48-530 .15-30 4.5-32 15 1.0 1620 UL, CSA, VDE

SymbolNapięcie
wyjściowe
[Vrms]		Prąd obciąenia

[Arms]		Napięcie
sterujące
[Vdc]		Prąd wejściowy
przy 12VDC
[mA]		Napięcie
wyłączania
[Vdc]		l2t

[A2t]
CKRA2410 24-280 .15-10 90-280 2 10 60 UL, CSA, VDE
CKRA2420 24-280 .15-20 90-280 2 10 260 UL, CSA, VDE
CKRA2430 24-280 .15-30 90-280 2 10 1620 UL, CSA, VDE
CKRA4810 48-530 .15-10 90-280 2 10 60 UL, CSA, VDE
CKRA4820 48-530 .15-20 90-280 2 10 260 UL, CSA, VDE
CKRA4830 48-530 .15-30 90-280 2 10 1620 UL, CSA, VDE

Wymiary mechaniczne [mm]
