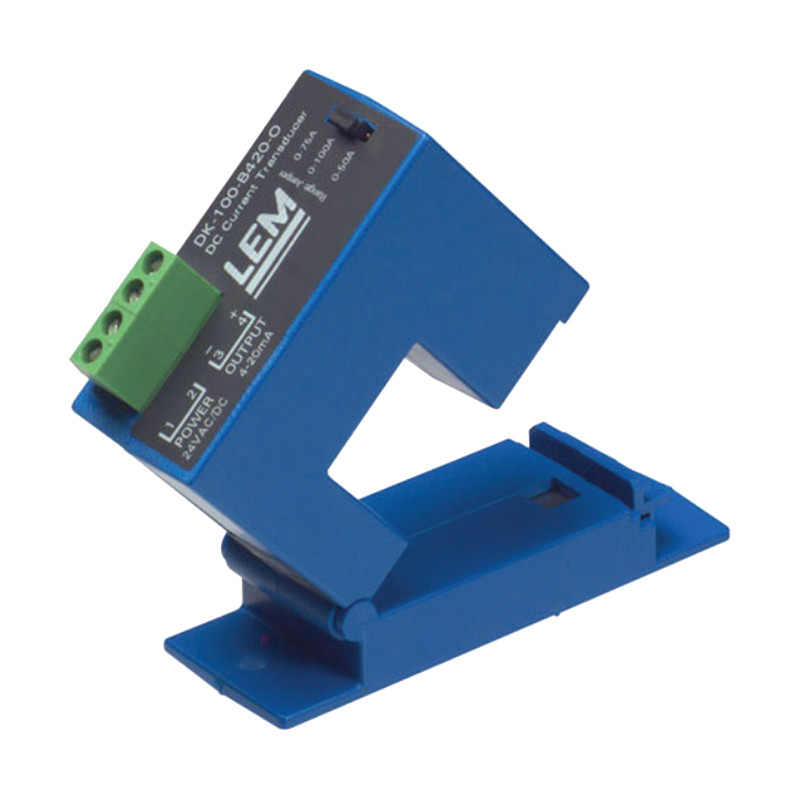

Przetworniki do pomiaru prądu stałego serii DK
  • Przetworniki do pomiaru prądu stałego serii DK

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: LEM

Przetworniki do pomiaru prądu stałego serii DK

Są to przetworniki do elektronicznego pomiaru prądu stałego przy galwanicznym rozdzieleniu pomiędzy obwodem pierwotnym a wtórnym. Przetworniki są wyposażone w sygnał wyjściowy prądowy 4..20mA lub 0..20mA lub napięciowy 0..10Vdc lub 0..5Vdc.

Właściwości:

  • pomiar prądu stałego,
  • zakresy pomiarowe wybierane przełącznikami,
  • montaż panelowy,
  • rozszerzony zakres pomiarowy.

Zalety:

  • duży otwór pomiarowy,
  • wysoki poziom izolacji pomiędzy obwodami pierwotnym a wtórnym,
  • łatwość montażu.

Aplikacje

  • odnawialne źródła energii
  • baterie akumulatorowe - kontrola prądu obciążenia-kontrola prądu ładowania-weryfikacja obsługi,
  • transport-pomiar mocy trakcyjnej lub obciążeń dodatkowych,
  • elektryczne elementy grzejne - pomiar prądu daje szybszy rezultat niż pomiar temperatury.


TypZnamionowy prąd pierwotny
IPN
Sygnał wyjściowyNapięcie zasilaniaDokładność
dla TA = 25oC
Rodzaj
obudowy
Czas odpowiedzi przy 90% prądu IPNCharakterystyka przetwarzania

DK 100 B5

50, 75, 100A 0..5Vdc 20..50Vdc  +/-2% Rdzeń otwierany, wymiary okna pomiarowego 21,7x21,7mm <100ms DK100B5, DK 200 B5

DK 200 B5

100, 150, 200A

DK 100 B10

50, 75, 100A 0..10Vdc DK 100 B10, DK 200 B10

DK 200 B10

100, 150, 200A

DK 100 B020

50, 75, 100A 0..20mA 20..50Vdc +/-2% Rdzeń otwierany, Wymiary okna pomiarowego 21,7x21,7mm <100ms DK 100 B020, DK 200 B020

DK 200 B020

100, 150, 200A

DK 100 B420

50, 75, 100A 4..20mA DK 100 B420, DK 200 B420

DK 200 B420

100, 150, 200A

DK 100 B420 U

50, 75, 100A 4..20mA 20..50Vdc +/-2% Rdzeń otwierany, Wymiary okna pomiarowego 21,7x21,7mm <100ms DK 100 B420U, DK 200 B420 U

DK 200 B420 U

100, 150, 200A

DK 100 B420 B

50, 75, 100A 4..20mA 20..50Vdc +/-1% Rdzeń otwierany, Wymiary okna pomiarowego 21,7x21,7mm <100ms DK 100 B420B,DK 200 B420 B

DK 200 B420 B

100, 150, 200A

DK 20 C5 U

5, 10, 20A 0..5Vdc 20..50Vdc +/-1% Rdzeń zamknięty, Otwór pomiarowy o średnicy 19,1mm <20ms DK 20 C5U, DK 100 C5U

DK 100 C5 U

50, 75, 100A

DK 20 C10 U

5, 10, 20A 0..10Vdc 20..50Vdc +/-1% Rdzeń zamknięty, Otwór pomiarowy o średnicy 19,1mm <20ms DK 20 C10U, DK 100 C10 U

DK 100 C10 U

50, 75, 100A

DK 20 C420 U

5, 10, 20A 4..20mA 20..50Vdc +/-1% Rdzeń zamknięty, Otwór pomiarowy o średnicy 19,1mm <20ms DK 20 C420U, DK 100 C420U

DK 100 C420 U

50, 75, 100A

DK 20 C420 B

5, 10, 20A 4..20mA 20..50Vdc +/-1% Rdzeń zamknięty, Otwór pomiarowy o średnicy 19,1mm <20ms DK 20 C420B, DK 100 C420B

DK 100 C420 B

50, 75, 100A
