Przetworniki napięciowe serii DVL
  • Przetworniki napięciowe serii DVL

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: LEM

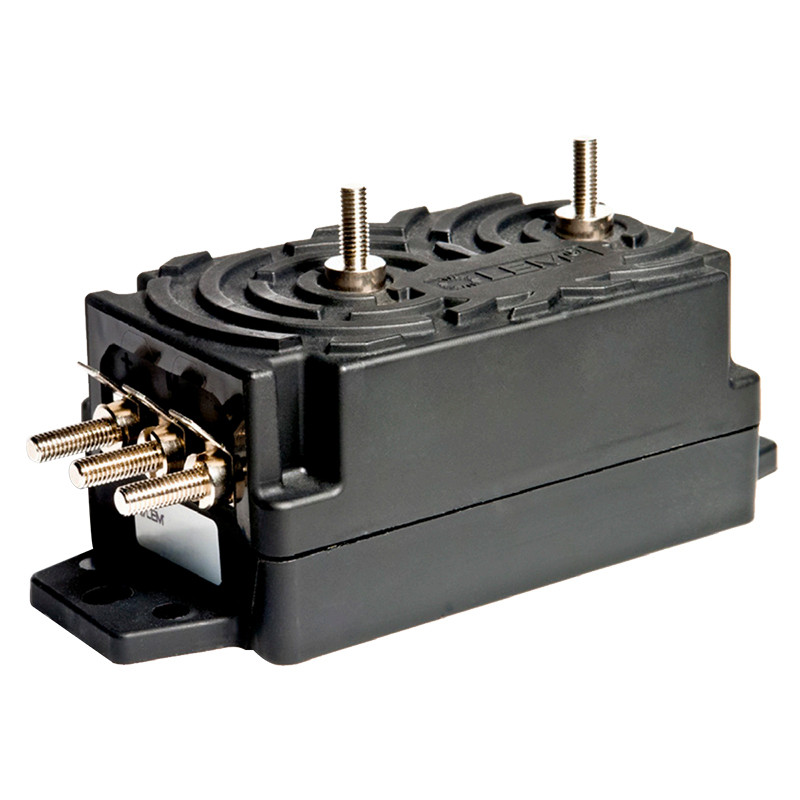

Przetworniki napięciowe serii DVL

PRZETWORNIKI NAPIĘCIOWE SERII DVL

Przetworniki serii DVL dedykowane są dla elektronicznych pomiarów napięcia: DC, AC, impulsowego… Posiadają izolację galwaniczną pomiędzy obwodem pierwotnym i wtórym.

Własności:
  • Przetwornik z zamkniętą pętlą sprzężenia zwrotnego wykorzystujący efekt Halla
  • Izolowana plastikowa obudowa spełniająca normy UL 94-VO.
Zalety:
  • Duża dokładność
  • Bardzo dobra liniowość
  • Niski dryft temperaturowy
  • Zoptymalizowany czas odpowiedzi
  • Szerokie pasmo przenoszenia
  • Wysoka odporność na zakłócenia zewnętrzne
Zastosowania:
  • Trakcja
  • Falowniki 1 i 3-fazowe
  • Czopery napędowe i hamujące
  • Konwertery napędowe
  • Konwertery pomocnicze
  • Prostowniki zerokie pasmo przenoszenia
  • Wysoka odporność na zakłócenia zewnętrzne

PRZETWORNIKI NAPIĘCIOWE SERII DVL


DANE ELEKTRYCZNE
TypZnamionowe napięcie
pierwotne VPN[V]
Zakres pomiarowy napięcia pierwotnego
VPM[V]

DVL 50

50 ±75

DVL 125

125 ± 187,5

DVL 150

150 ±225

DVL 250

250 ±375

DVL 500

500 ±750

DVL 750

750 ± 1125

DVL 1000

1000 ± 1500

DVL 1500

1500 ±2250

DVL 2000

2000 ±3000
VP Niemierzalne przeciążenie ± 1,5 VPN (100 ms/min @85°C)
± 1,15 VPN (5 s/5 min @75°C)
± 1,05 VPN (5 min/h @75°C)
RMRezystor pomiarowy RMmin RMmax
0 140W
ISN Znamionowy prąd wtórny (rms) 50 mA
VC Napięcie zasilania (± 10%) ± 15 .. 24 VDC
IC Pobór prądu 25 + IS mA
DOKŁADNOŚĆ – PARAMETRY DYNAMICZNE
XG Dokładność całkowita @ VPN, TA = 25°C ±0,7 %
Dokładność całkowita @ VPN, TA = - 40 .. + 85°C ±1,7 %
IO Dryft prądu @ VP = 0, TA = 25°C ± 50 µA
tr Czas odpowiedzi dla 90 % VPN < 50 µs
BW Pasmo przenoszenia (-3 dB) DC .. 11 kHz
DANE OGÓLNE
TA Zakres temperatur pracy - 40 .. + 85 °C
TS Zakres temperatur składowania - 50 .. + 90 °C
m Masa 270 g
Normy

EN 50155: (2007)
EN 50124-1: (2001)
NFF16101/2: (1988)
CHARAKTERYSTYKA IZOLACJI
Vd Napięcie skuteczne dla próby izolacji AC, 50Hz, 1 min 8,5 kV
Ve Częściowe rozładowanie zaniku napięcia rms @ 10 pC 2,7 kV
CTI Odporność na prądy pełzające 600

Wymiary [mm]: Seria DVL

PRZETWORNIKI NAPIĘCIOWE SERII DVL wymiary



Schemat podłączenia

PRZETWORNIKI NAPIĘCIOWE SERII DVL - schemat podłączeń
