Przetworniki napięciowe serii DVM

Przetworniki napięciowe serii DVM

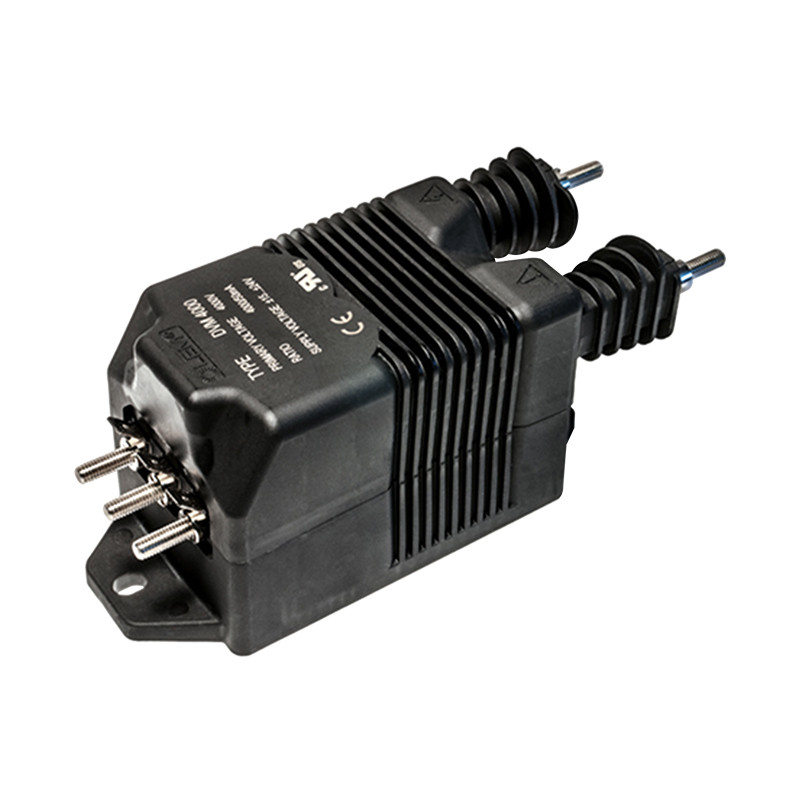

DMV to seria przetworników napięciowych dla zastosowań przemysłowych i trakcyjnych.

Główne cechy:

  • Kompaktowe rozmiary
  • Unikalny wygląd
  • Pomiar napięć w zakresie 600…4200VRMS
  • Bardzo wysokie napięcie testowe izolacji 12kVRMS/50Hz/1min
  • Wysoka wartość napięcia początkowego wyładowań 5kV
  • Świetna dokładność: ±0.5% dla 25°C, ±1% dla całego zakresu pracy
  • Szerokie pasmo przenoszenia: do 13kHz (-3dB, 50μs)
  • Izolowane pomiary napięć DC, AC oraz impulsowych
  •  Zasilanie ±10.8….26.4V
  • Temperatura pracy -40…85°C
  • Elastyczność przy doborze połączeń wtórnych (zaciski, wtyki, zestyki)
  • Wyjście ±50mA, 4-20mA lub ±10V
Przetworniki napięciowe serii DVM


Spełniane normy:

  • EN 50155: 2007 dla takich aplikacji trakcyjnych jak
    • Przetworniki główne i pomocnicze
    • Przerywacze
    • Podstacje
    • Układy ładowania zasobników energii
    • Przekształtniki DC/DC do napędzania i hamowania
    • Inne aplikacje przemysłowe
  • Dyrektywa europejska EMC 2014/30/EU – oznaczenie CE
  • UL94-VO (dozwolone materiały)
  • EN50121-3-2:2015: Zastosowania kolejowe -- Kompatybilność elektromagnetyczna -- Część 3-2: Tabor – Aparatura
  • EN 50124-1: 2001: Zastosowania kolejowe -- Koordynacja izolacji -- Część 1: Wymagania podstawowe -- Odstępy izolacyjne powietrzne i powierzchniowe dla całego wyposażenia elektrycznego i elektronicznego
  • EN 61010-1: 2010: Wymagania bezpieczeństwa elektrycznych przyrządów pomiarowych, automatyki i urządzeń laboratoryjnych -- Część 3-1: Protokół kontrolny zgodności z IEC 61010-1
  • Dla aplikacji przemysłowych
    • EN 61800-1: 1997: Elektryczne układy napędowe mocy o regulowanej prędkości -- Wymagania ogólne -- Dane znamionowe niskonapięciowych układów napędowych mocy prądu stałego o regulowanej prędkości
    • EN 61800-2: 2015: Elektryczne układy napędowe mocy o regulowanej prędkości -- Część 2: Wymagania ogólne -- Dane znamionowe niskonapięciowych układów napędowych mocy prądu przemiennego o regulowanej prędkości
    • EN 61800-3: 2004: Elektryczne układy napędowe mocy o regulowanej prędkości -- Część 3: Wymagania dotyczące EMC i specjalne metody badań
    • EN 61800-5-1: 2007: Elektryczne układy napędowe mocy o regulowanej prędkości -- Część 5-1: Wymagania dotyczące bezpieczeństwa -- Elektryczne, cieplne i energetyczne
    • IEC62109-1:2010: Bezpieczeństwo konwerterów mocy stosowanych w fotowoltaicznych systemach energetycznych -- Część 1: Wymagania ogólne
  • Zaprojektowano i wyprodukowano zgodnie ze standardami IRIS

Uwagi ogólne:

  • Innowacyjna, opatentowana izolacja
  • Bardzo mała czułość na zwykłe wahania napięcia
  • 54% lżejszy
  • Bardzo duża odporność na zakłócenia elektromagnetyczne
  • Prawie całkowita niewrażliwość na pole magnetyczne
  • Pełna kompatybilność z poprzednimi generacjami przetworników (LV 100)
ModelZnamionowe napięcie pierwotneZakres pomiarowyZnamionowy prąd wtórnyNapięcie zasilaniaDokładnośćMontaż

DVM 1000

1000V 1500V ±50mA ±12..24V 0.5 Panel

DVM 2000

2000V 3000V ±50mA ±12..24V 0.5 Panel

DVM 3000

3000V 4500V ±50mA ±12..24V 0.5 Panel

DVM 4000

4000V 6000V ±50mA ±12..24V 0.5 Panel

DVM 4200

4200V 6000V ±50mA ±12..24V 0.5 Panel

DVM 600

600V 900V ±50mA ±12..24V 0.5 Panel


Typowe charakterystyki i przebiegi:

Odpowiedź skokowa:

Przetworniki napięciowe serii DVM

Pełzanie zera:

Przetworniki napięciowe serii DVM



Charakterystyki Bodego:

Amplitudowa

Przetworniki napięciowe serii DVM

Fazowa

Przetworniki napięciowe serii DVM




Schemat blokowy urządzenia:

Przetworniki napięciowe serii DVM


Przykładowy rysunek techniczny:

Przetworniki napięciowe serii DVM

Prosimy dodać 1 i 2.


Wróć
