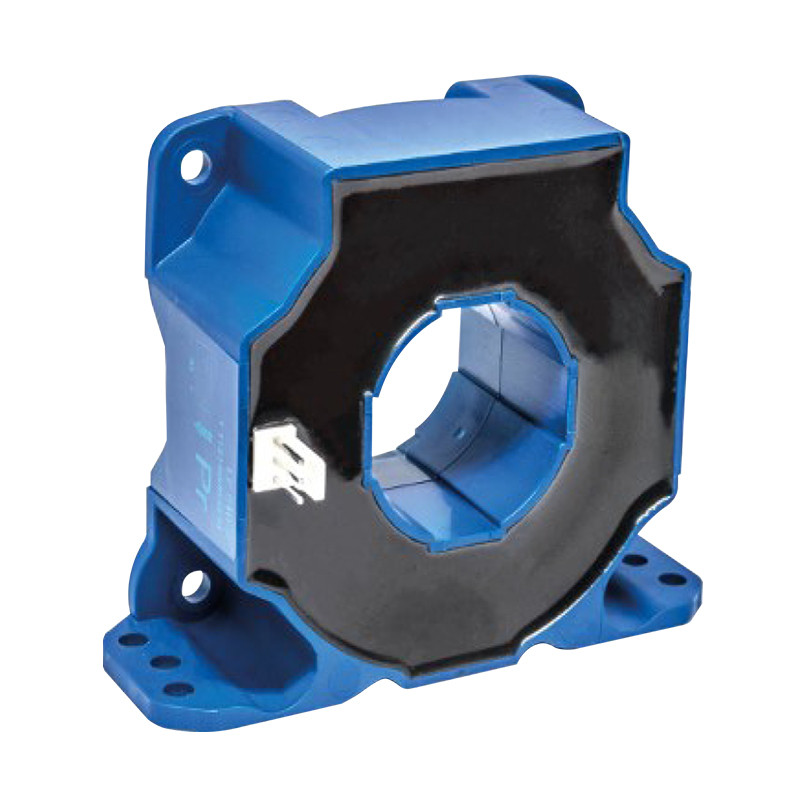

Przetworniki prądowe o dużej dokładności serii LF xx10

LF xx10 to nowa seria przetworników prądowych o bardzo dużej dokładności o znamionowych zakresach prądowych od 100 do 2000ARMS.


Główne cechy

  • Wysoka dokładność pomiaru w zakresie 100 – 2000ARMS
  • Dokładność pomiaru na poziomie 0.2 – 0.6% IPN dla całego zakresu temperaturowego
  • Spodziewane pełzanie zera na poziomie 0.1% IPN
  • Czas odpowiedzi mniejszy niż 0.5μs
  • 5 kompaktowych rozmiarów montowanych poziomo lub pionowo
  • Gwarancja 5 lat
  • Izolowany pomiar prądów AC, DC, i impulsowych
  • Zasilanie bipolarne ±12…15, ±12…20 lub 15…24V w zależności od modelu
  • Wyjście prądowe
  • Temperatura pracy -40…85°C


Spełniane normy

  • PL-EN 50178 – „Urządzenia elektroniczne do stosowania w instalacjach dużej mocy” dla następujących aplikacji:
    Użytek domowy
    Napędy elektryczne o regulowanej prędkości
    Zasilanie awaryjne
    Zasilacze impulsowe o Kondycjonowanie powietrza
  • PL-EN 50155 – „Zastosowania kolejowe – Wyposażenie elektroniczne stosowane w taborze” dla następujących aplikacji kolejowych:
    Przekształtniki główne i pomocnicze
    Podstacje trakcyjne
    Przerywacze
    Układy ładowania zasobników energii
  • W produkcji wykorzystano materiały dopuszczone przez UL94-V0
  • Europejska dyrektywa EMC 2004/108/EEC – znak CE


Uwagi ogólne

  • Stuprocentowa kompatybilność z wcześniejszą serią LF xx05
  • Duża odporność na wpływ pól zewnętrznych


Dane znamionowe

Model Znamionowy prąd pierwotny Zakres pomiarowy Znamionowy prąd wtórny Napięcie zasilania Dokładność Montaż
LF 1010-S 1000A 2700A 200mA ±15-24V 0.4 Panel
LF 1010-S/SP22 1000A 1500A 200mA ±15-24V 0.4 Panel
LF 1010-S/SP33 1000A 2000A 200mA ±24V 0.4 Panel
LF 1010-S/SPA2 1000A 2700A 200mA ±15-24V 0.4 Panel
LF 1010-S/SPA3 1000A 2700A 200mA ±15-24V 0.4 Panel
LF 2010-S 2000A 3000A 400mA ±15-24V 0.3 Panel
LF 2010-S/SP1 2000A 3500A 400mA ±15-24V 0.3 Panel
LF 210-S 200A 420A 100mA ±12-15V 0.25 Panel
LF 210-S/SP1 200A 420A 100mA ±12-15V 0.2 Panel
LF 210-S/SP11 200A 420A 100mA ±12-15V 0.2 Panel
LF 210-S/SP3 100A 200A 100mA ±12-15V 0.2 Panel
LF 210-S/SP5 100A 200A 100mA ±12-15V 0.2 Panel
LF 310-S 300A 500A 150mA ±12-20V 0.25 Panel
LF 310-S/SP10 300A 500A 150mA ±12-20V 0.2 Panel
LF 310-S/SP16 300A 600A 150mA ±24V 0.2 Panel
LF 310-S/SP20 300A 500A 150mA ±12-20V 0.2 Panel
LF 510-S 500A 800A 100mA ±15-24V 0.6 Panel
LF 510-S/SP13 500A 1286A 100mA ±24V 0.6 Panel
LF 510-S/SP15 500A 800A 100mA ±15-24V 0.5 Panel
LF 510-S/SP22 500A 1200A 142.9mA ±15-24V 0.6 Panel
LF 510-S/SP23 500A 1000A 100mA ±15-24V 0.6 Panel
LF 510-S/SPA1 500A 800A 100mA ±15-24V 0.6 Panel


Schemat blokowy urządzenia


Przetworniki prądowe o dużej dokładności serii LF xx10 - schemat blokowy urządzenia
