Przetworniki prądowe o dużej dokładności serii LF xx10
  • Przetworniki prądowe o dużej dokładności serii LF xx10

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: LEM

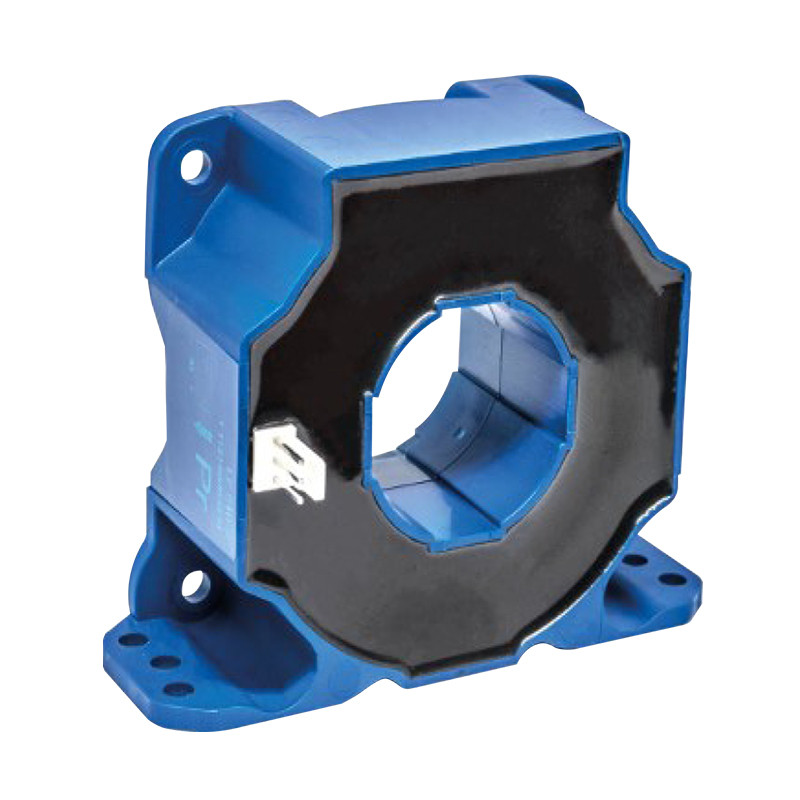

Przetworniki prądowe o dużej dokładności serii LF xx10

Przetworniki prądowe o dużej dokładności serii LF xx10

LF xx10 to nowa seria przetworników prądowych o bardzo dużej dokładności o znamionowych zakresach prądowych od 100 do 2000ARMS

Główne cechy:
  • Wysoka dokładność pomiaru w zakresie 100 – 2000ARMS
  • Dokładność pomiaru na poziomie 0.2 – 0.6% IPN dla całego zakresu temperaturowego
  • Spodziewane pełzanie zera na poziomie 0.1% IPN
  • Czas odpowiedzi mniejszy niż 0.5μs
  • 5 kompaktowych rozmiarów montowanych poziomo lub pionowo
  • Gwarancja 5 lat
  • Izolowany pomiar prądów AC, DC, i impulsowych
  • Zasilanie bipolarne ±12…15, ±12…20 lub 15…24V w zależności od modelu
  • Wyjście prądowe
  • Temperatura pracy -40…85°C


Spełniane normy:

  • PL-EN 50178 – „Urządzenia elektroniczne do stosowania w instalacjach dużej mocy” dla następujących aplikacji:
    • Użytek domowy
    • Napędy elektryczne o regulowanej prędkości
    • Zasilanie awaryjne
    • Zasilacze impulsowe o Kondycjonowanie powietrza
  • PL-EN 50155 – „Zastosowania kolejowe – Wyposażenie elektroniczne stosowane w taborze” dla następujących aplikacji kolejowych:
    • Przekształtniki główne i pomocnicze
    • Podstacje trakcyjne
    • Przerywacze
    • Układy ładowania zasobników energii
  • W produkcji wykorzystano materiały dopuszczone przez UL94-V0
  • Europejska dyrektywa EMC 2004/108/EEC – znak CE

Uwagi ogólne:

  • Stuprocentowa kompatybilność z wcześniejszą serią LF xx05
  • Duża odporność na wpływ pól zewnętrznych

Dane znamionowe:

ModelZnamionowy prąd pierwotnyZakres pomiarowyZnamionowy prąd wtórnyNapięcie zasilaniaDokładnośćMontaż

LF 1010-S

1000A 2700A 200mA ±15-24V 0.4 Panel

LF 1010-S/SP22

1000A 1500A 200mA ±15-24V 0.4 Panel

LF 1010-S/SP33

1000A 2000A 200mA ±24V 0.4 Panel

LF 1010-S/SPA2

1000A 2700A 200mA ±15-24V 0.4 Panel

LF 1010-S/SPA3

1000A 2700A 200mA ±15-24V 0.4 Panel

LF 2010-S

2000A 3000A 400mA ±15-24V 0.3 Panel

LF 2010-S/SP1

2000A 3500A 400mA ±15-24V 0.3 Panel

LF 210-S

200A 420A 100mA ±12-15V 0.25 Panel

LF 210-S/SP1

200A 420A 100mA ±12-15V 0.2 Panel

LF 210-S/SP11

200A 420A 100mA ±12-15V 0.2 Panel

LF 210-S/SP3

100A 200A 100mA ±12-15V 0.2 Panel

LF 210-S/SP5

100A 200A 100mA ±12-15V 0.2 Panel

LF 310-S

300A 500A 150mA ±12-20V 0.25 Panel

LF 310-S/SP10

300A 500A 150mA ±12-20V 0.2 Panel

LF 310-S/SP16

300A 600A 150mA ±24V 0.2 Panel

LF 310-S/SP20

300A 500A 150mA ±12-20V 0.2 Panel

LF 510-S

500A 800A 100mA ±15-24V 0.6 Panel

LF 510-S/SP13

500A 1286A 100mA ±24V 0.6 Panel

LF 510-S/SP15

500A 800A 100mA ±15-24V 0.5 Panel

LF 510-S/SP22

500A 1200A 142.9mA ±15-24V 0.6 Panel

LF 510-S/SP23

500A 1000A 100mA ±15-24V 0.6 Panel

LF 510-S/SPA1

500A 800A 100mA ±15-24V 0.6 Panel

Przykładowy rysunek techniczny (LF 1010-S):

Przetworniki prądowe o dużej dokładności serii LF xx10

Schemat blokowy urządzenia:

Przetworniki prądowe o dużej dokładności serii LF xx10 - schemat blokowy urządzenia
