Przetworniki prądowe serii LH

Przetworniki prądowe serii LH

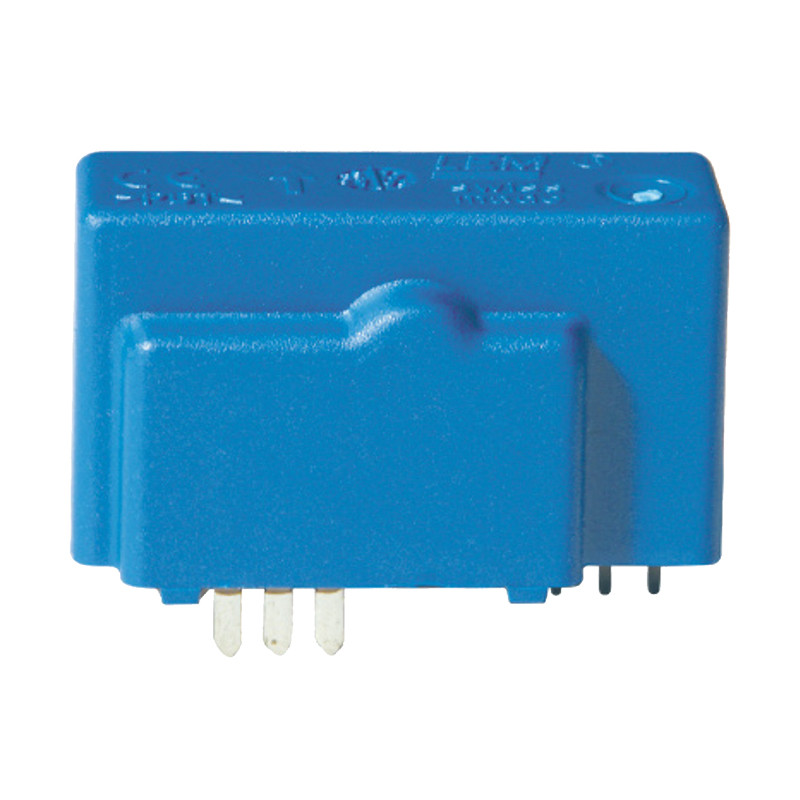

LH to nowa seria przetworników prądowych z zamkniętą pętlą sprzężenia zwrotnego o zakresie 8…100ARMS do montażu na płytce PCB będąca udoskonaleniem i zastępstwem znanej serii LAH. W porównaniu z poprzednikiem, w serii LH znacznie poprawiono dokładność oraz poszerzono zakres temperaturowy pracy.

Cechy

  • Pomiar prądów w zakresie 8…100ARMS
  • Dokładność w zakresie 0.2…0.5% IPN dla całego temperaturowego zakresu pracy
  • Maksymalne pełzanie zera na poziomie 0.1% IPN
  • Czas odpowiedzi niższy niż 0.5μs
  • Kompaktowe rozmiary
  • Gwarancja 5 lat
  • Pomiar prądów DC, AC i impulsowych
  • Izolacja galwaniczna obwodu wejściowego i wyjściowego
  • Zasilanie bipolarne ±12 lub ±15V
  • Napięcie testowe izolacji 5kVRMS/50Hz/1min
  • Wyjście prądowe
  • Zakres temperaturowy pracy -40…85°C





Spełniane normy

  • PL-EN 50178 – „Urządzenia elektroniczne do stosowania w instalacjach dużych mocy” dla takich aplikacji jak
    • Użytek domowy
    • Napędy elektryczne o regulowanej prędkości
    • Zasilanie awaryjne i UPS
    • Zasilacze impulsowe
    • Kondycjonowanie powietrza
  • Europejska dyrektywa EMC 2014/30/EU – Znak CE



Uwagi ogólne

  • LH 25-NP to model wielozakresowy
  • Zaciski wtórne są zintegrowane z przetwornikiem wewnątrz urządzenia aby zoptymalizować pomiar
  • Zaciski pierwotne są przeznaczone do przylutowania do obwodu drukowanego
  • Stuprocentowa kompatybilność ze starszą serią LAH

Dane znamionowe

ModelZnamionowy prąd pierwotnyZakres pomiarowyZnamionowy prąd wtórnyNapięcie zasilaniaDokładnośćMontaż

LH 100-P

100A 175A 50mA ±12-15V 0.2% PCB

LH 25-NP

25A 55A 25mA ±12-15V 0.2% PCB

LH 50-P

50A 110A 25mA ±12-15V 0.2% PCB

Typowe charakterystyki i przebiegi

Odpowiedź skokowa

Całkowite zakłócenia prądowe w zależności od częstotliwości

Przetworniki prądowe serii LH - charakterystyki Przetworniki prądowe serii LH - charakterysyki

Sposób montażu

Przetworniki prądowe serii LH - montaz

Schemat blokowy

Przetworniki prądowe serii LH - schemat blokowy

Wymiary

Przetworniki prądowe serii LH - wymiary
