Przewody grzejne w wykonaniu Ex seri ILH…/Qx 225 °C
  • Przewody grzejne w wykonaniu Ex seri ILH…/Qx 225 °C

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: Quintex

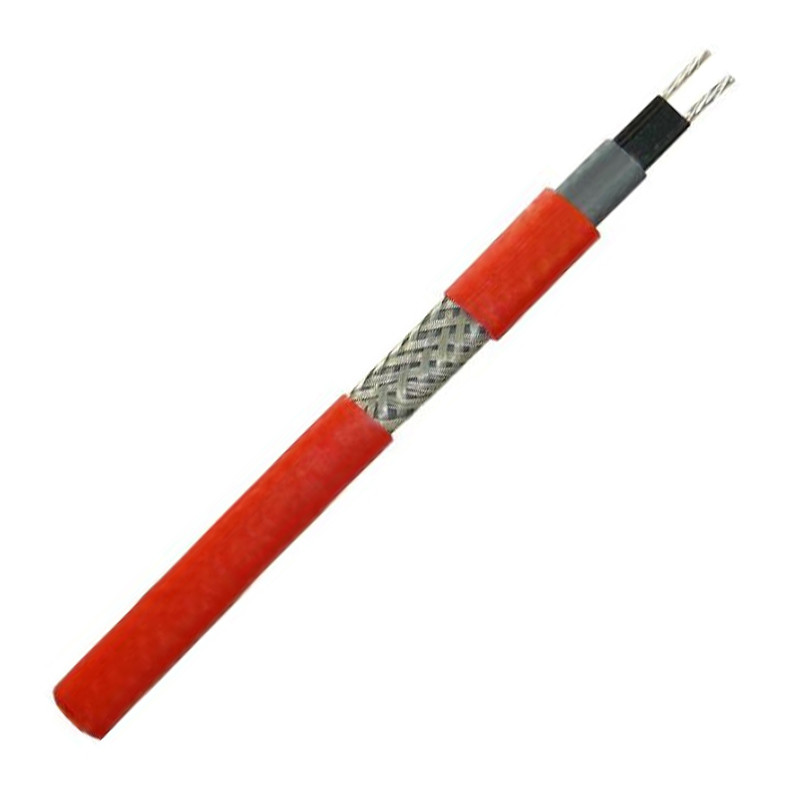

Przewody grzejne w wykonaniu Ex seri ILH…/Qx 225 °C

Elektrycznie podgrzewane taśmy do ochrony przed zamarzaniem lub do utrzymania temperatury rurociągów i zbiorników w strefach niezagrożonych i zagrożonych wybuchem.

  • Automatyczne dostosowanie mocy w zależności do zwiększenia zmniejszenia temperatury rury
  • Nie przegrzeje się i nie przytopi, nawet gdy jest przykryty
  • Może być cięty na dowolne odcinki (redukcja strat)
  • Pełny zakres sterowania, akcesoria i certyfikaty
  • Zasilanie 220-277 V AC (110-120 V AC na zapytanie)
  • Ex

OPIS:

Quintherm ILH jest  przemysłowo/komercyjnym samoregulującym przewodem grzejnym, który może być stosowany do utrzymania temperatury rurociągów i zbiorników w przemyśle farmaceutycznym i chemicznym lub budowalnym do 225 °C.  Może być cięty na wymiar na miejscu instalacji, dopasowując przewód do długości rurociągu.


Przewód ILH jest dopuszczony do stosowania w obszarach niezagrożonych oraz zagrożonych wybuchem, a także w środowiskach korozyjnych.

Jego cechy samoregulujące poprawiają bezpieczeństwo oraz niezawodność.  Przewody ILH  nie przegrzewają/przepalają, nawet gdy nakładają się na siebie. Jego moc jest zależna od temperatury rury.


Instalacja przewodu Quintherm ILH jest szybka i prosta, nie wymaga specjalnych umiejętności ani narzędzi. Zakończenia, złącza oraz zestawy połączeniowe są dostarczane w wygodnych zestawach.


OPCJE:

ILH../Qx - Podstawowa taśma grzewcza bez ekranu oraz zewnętrznej izolacji

ILH..C/Qx - Cynowa pleciona osłona zapewnia mechaniczną ochronę oraz polepsza uziemienie np. plastikowych rur

ILH..CF/Qx - Zewnętrzna osłona z fluoropolimeru na cynowanej plecionce zapewnia ochronę mechaniczną oraz przed żrącymi roztworami lub oparami.



Dane techniczne

Maksymalna temperatura:
zasilanie włączone:
zasilanie wyłączone:

200°C

225°C
Minimalna temp. instalacji: -40OC
Minimalna temp. robocza: -65OC
Zasilanie: 220-277V AC
Klasyfikacja temperaturowa: T3
Maksymalna rezystancja
oplotu ochronnego:
≤18,2 Ω/km

TypŚrednica (mm)Waga Kg/100mMinimalny promień gięcia
(mm)
Rozmiar
dławika
ILH.. 9,55 x 3,35 6,9 20 M20
ILH..C 10,55 x 4,35 10,4 30 M20
ILH..CF 11,45 x 5,25 13,4 35 M20

Nominalna moc wyjściowa przy 230 V przewodu ILH zamontowanego pod izolacją na metalowej rurze.



Certyfikaty - Załącznik do Pobrania



Maksymalna długość w zależności do wyłącznika zasilania [m]

TypStartowa
Temp.
10A16A20A32A
ILH152.. 10°C 76 122 154 154
0°C 70 112 140 146
-20°C 62 98 122 138
-40°C 52 82 102 126
ILH302.. 10°C 52 82 102 108
0°C 46 74 92 104
-20°C 40 66 82 98
-40C 30 50 62 88
ILH452... 10°C 38 62 76 88
0°C 32 52 66 84
-20°C 24 38 46 76
-40°C 14 24 28 46
ILH602.. 10°C 24 38 46 76
0°C 18 30 36 58
-20°C 12 20 26 42
-40°C 8 12 16 24
ILH752.. 10°C 14 24 28 46
0°C 12 18 22 36
-20°C 8 12 16 24
-40°C 4 8 10 14



Akcesoria:
Quintex posiada pełną gamę akcesoriów w tym zestawy zakończeniowe/podłączające, uszczelki końcowe, skrzynki przyłączeniowe i sterowniki. Takie przedmioty powinny posiadać oddzielne certyfikaty do taśm grzewczych. Przy stosowaniu w niebezpiecznych strefach, należy używać wyłącznie dopuszczone komponenty.
