Przewody grzejne w wykonaniu Ex serii ILLw…/Qx 85°C
  • Przewody grzejne w wykonaniu Ex serii ILLw…/Qx 85°C

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: Quintex

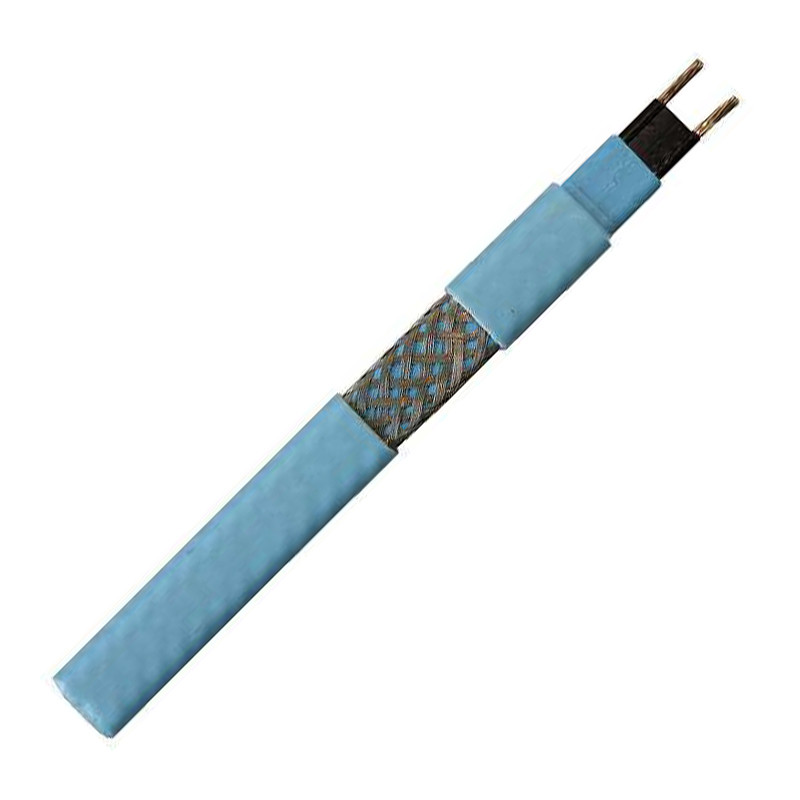

Przewody grzejne w wykonaniu Ex serii ILLw…/Qx 85°C

Elektrycznie podgrzewane taśmy do ochrony przed zamarzaniem lub do utrzymania temperatury rurociągów i zbiorników w strefach niezagrożonych i zagrożonych wybuchem.

Przewody grzejne w wykonaniu EX seri ILL...(CT/CF) 85oC
  • Automatyczne dostosowanie mocy w zależności do zwiększenia zmniejszenia temperatury rury
  • Nie przegrzeje się i nie przytopi, nawet gdy jest przykryty
  • Może być cięty na dowolne odcinki (redukcja strat)
  • Pełny zakres sterowania, akcesoria i certyfikaty
  • Zasilanie 220-277 V AC (110-120 V AC na zapytanie)
  • Ex

OPIS:

Quintherm ILL jest lekkim przemysłowo/komercyjnym samoregulującym przewodem grzejnym, który może być stosowany do ochrony przed zamrożeniem lub do utrzymania temperatury rurociągów i zbiorników w przemyśle budowlanym lub chłodniczym do 85°C.

Może być cięty na wymiar na miejscu instalacji, dopasowując przewód do długości rurociągu.

Przewód ILL jest dopuszczony do stosowania w obszarach niezagrożonych oraz zagrożonych wybuchem, a także w środowiskach korozyjnych. Jego cechy samoregulujące poprawiają bezpieczeństwo oraz niezawodność. Przewody ILL nie przegrzewają/przepalają, nawet gdy nakładają się na siebie. Jego moc jest zależna od temperatury rury.

Instalacja przewodu Quintherm ILL jest szybka i prosta, nie wymaga specjalnych umiejętności ani narzędzi. Zakończenia, złącza oraz zestawy połączeniowe są dostarczane w wygodnych zestawach

OPCJE.

ILLw../Qx - Podstawowa taśma grzewcza bez ekranu oraz zewnętrznej izolacji.

ILLw..C/Qx - Cynowa pleciona osłona zapewnia mechaniczną ochronę oraz polepsza uziemienie np. plastikowych rur.

ILLw..CT/Qx - Termoplastyczna osłona zewnętrzna na cynowanej plecionej osłonie zapewnia dodatkową ochronę.

ILLw..CF/Qx - Zewnętrzna osłona z fluoropolimeru na cynowanej plecionce zapewnia ochronę przed żrącymi roztworami lub oparami.



Dane techniczne

Maksymalna temperatura:
zasilanie włączone:
zasilanie wyłączone:

85°C
85°C
Minimalna temp. instalacji: -40OC
Minimalna temp. robocza: -65OC
Zasilanie: 220-277V AC
Klasyfikacja temperaturowa: T6 – do ILL31w…
T4 – ILLw40…
Maksymalna rezystancja
oplotu ochronnego:
≤18,2 Ω/km

TypŚrednica (mm)Waga Kg/100mMinimalny promień gięcia
(mm)
Rozmiar
dławika
ILLw.. 10,75 x 3,75 5,6 25 M20
ILLw..C 11,75 x 4,75 9,5 30 M20
ILLw..CT 12,95 x 5,95 11,8 35 M20
ILLw..CF 12,95 x 5,95 12,6 35 M20

Nominalna moc wyjściowa przy 230 V przewodu ILLw zamontowanego pod izolacją na metalowej rurze.



Certyfikaty - Załącznik do Pobrania



Maksymalna długość w zależności do wyłącznika zasilania [m]

TypStartowa
Temp.
10A16A20A25A
ILL122.. 5°C 152 198 - -
0°C 122 196 198 -
-20°C 84 136 170 198
-40°C 74 118 148 184
ILL172.. 5°C 102 154 - -
0°C 82 130 154 -
-20°C 66 106 132 154
-40°C 50 80 100 124
ILLw252... 5°C 76 122 124 -
0°C 62 98 122 124
-20°C 34 56 70 88
-40°C 32 50 64 80
ILLw312.. 5°C 46 74 92 110
0°C 34 54 66 84
-20°C 26 40 50 64
-40°C 24 38 48 60
ILLw402.. 5°C 34 56 70 88
0°C 24 40 50 60
-20°C 20 30 38 48
-40°C 18 30 36 46


Nominalna moc wyjściowa przy 230 V przewodu ILLw zamontowanego pod izolacją na metalowej rurze.

Akcesoria:
Quintex posiada pełną gamę akcesoriów w tym zestawy zakończeniowe/podłączające, uszczelki końcowe, skrzynki przyłączeniowe i sterowniki. Takie przedmioty powinny posiadać oddzielne certyfikaty do taśm grzewczych. Przy stosowaniu w niebezpiecznych strefach, należy używać wyłącznie dopuszczone komponenty.
