Radiatory wodne – płyny chłodzące

RADIATORY WODNE –PŁYTY CHłODZĄCE

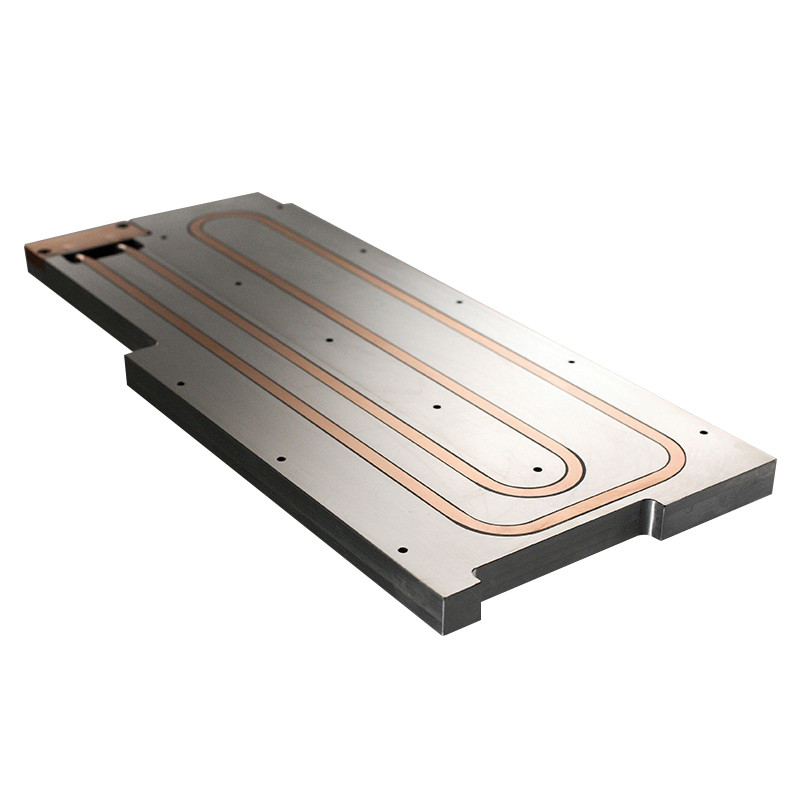

Radiatory wodne w postaci płyt chłodzących przeznaczone są do chłodzenia diod, tyrystorów i tranzystorów mocy w obudowach z płaską podstawą. Na płytach można montować wszelkie inne podzespoły i urządzenia elektroniczne posiadające płaską podstawę.
Płyty chłodzące mogąbyćwykonane z miedzi lub aluminum. Mogąto byćjednolite płyty z wydrążonymi kanałami wewnętrznymi lub powtarzalne elmenty z kanałami, które są połączone ze sobą.

W niniejszym działe prezentujemy płyty wykonane z elementów aluminiowych. Podstawową jednostką konstrukcyjną płyty jest element o przekroju prostok ątnym i wymiarach 27 mm (wysokość) i 19 mm (szerokość). Elementy te można łączyć ze sobą bezpośrednio lub rozdzielać elemntami dystansowymi, tak aby uzyskać odpowiednią ilość miejsca do montażu podzespołów.
Otwory wlotowe i wylotowe są zaopatrzone w króćce, do których podłącza się przewody wodne.

Dane techniczne radaitorów dla podstawowych rozwiązańkonstrukcyjnych:
• maksymalne wymiary: 600x600 mm
• maksymalna temperatura wody na wylocie: 45ºC
• maksymalna temperatura powierzchni radiatora: 70ºC
• różnica temperatur pomiędzy temperaturą wody na wlocie i na wylocie z radiatora: 7ºC
• zalecana prędkość przepływu wody: 10 l/min
• zalecane ciśnienie wody: 9 bar
• wartość Rth: 0,005, 0,015, 0,068 ºC/W – w zależności od wersji konstrukcyjnej
• moc rozpraszana: 1600, 3600, 5000W – w zależności od wersji konstrukcyjnej.
