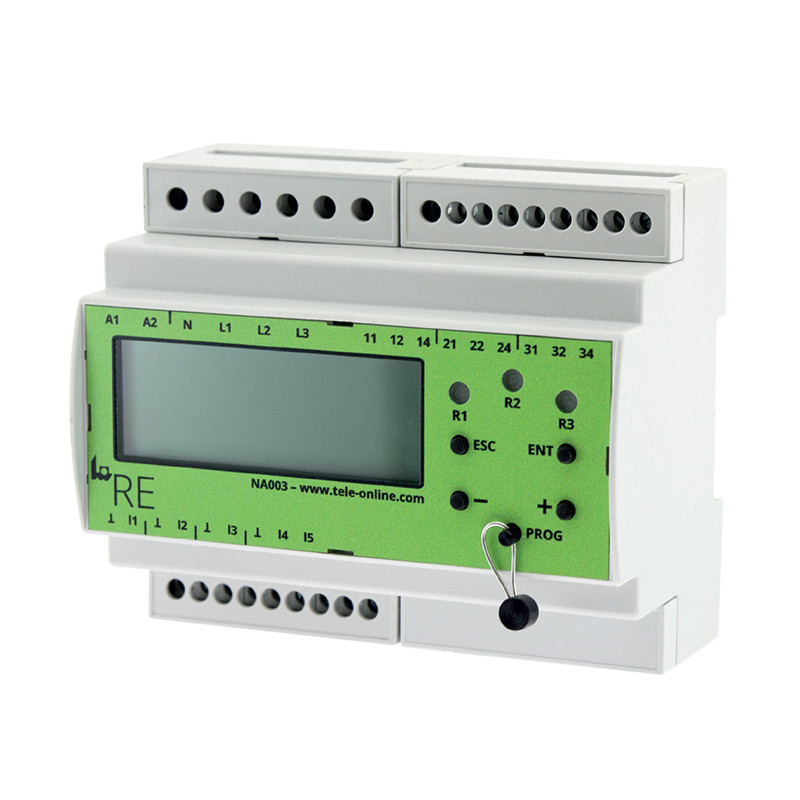

RE NA003 – Układ do ochrony odnawialnych źródeł energii

RE NA003 to urządzenie stworzone do zabezpieczenia prywatnych producentów energii elektrycznej przed skutkami zakłóceń pochodzących z krajowego systemu elektroenergetycznego. Rolą urządzenia jest nadzorowanie sieci elektroenergetycznej i wyzwolenie zabezpieczenia odłączającego mikroinstalacje użytkownika w przypadku przekroczenia przez napięcie lub częstotliwość limitów określonych w odpowiednich normach (dla Polski jest to PL/EN 50438), co pozwala na zabezpieczenie prywatnego producenta przed ewentualnymi zniszczeniami, oraz pozwala uchronić personel obsługujący mikroinstalacje jak i system elektroenergetyczny przed porażeniem w trakcie prac. Istotną zaletą urządzenia jest fabryczne zapisanie znacznej ilości norm krajowych w pamięci urządzenia, oraz umożliwienie użytkownikowi samodzielnego wysterowanie w przypadku gdy norma jakiej wymaga użytkownik nie została uwzględniona przez producenta. Urządzenie można zabezpieczyć przed nieautoryzowanymi zmianami za pomocą hasła i/lub pieczęci.


Cechy NA003 jako dobrego systemu ochrony mikroinstalacji:

  • Działa w sposób bezpieczny
  • Chroni przed skokami i zapadami napięcia, monitoruje jego wartość
  • Monitoruje i reaguje na zmiany częstotliwości sieci
  • Wykrywa ciągłe zaniki zasilania
  • Ma duże zakresy napięć i częstotliwości znamionowych





Ikonografia prezentująca miejsce montażu NA003 w układzie mikroinstalacji:

  1. Źródło energii odnawialnej (słońce, wiatr)
  2. Konwersja na energię elektryczną (turbiny wiatrowe, fotowoltaika)
  3. Przekształtnik energoelektroniczny
  4. Zasobnik energii
  5. Zespół zabezpieczający (NA003 i łączniki)
  6. Krajowy system elektroenergetyczny


Dane znamionowe

Obwód zasilania
Zaciski A1 (L), A2 (N)
Napięcie zasilania DC: 24V
AC: 110-230V
Tolerancja DC: ±10%
AC: ±30%
Częstotliwość znamionowa 50/60Hz
Tolerancja 48 – 63Hz
Znamionowe napięcie udarowe 4kV
Obwód pomiarowy
Zaciski L1, L2, L3, N
Zapięcie wejściowe 3x400V AC
Dane mierzone Napięcie fazowe, międzyfazowe, 10-minutowe napięcie szczytowe, częstotliwość, stopień zmienności częstotliwość (RoCoF), przesunięcie fazowe (PShift)
Zakresy pomiarowe
Napięcie międzyfazowe 0-560V AC
Napięcie fazowe 0-325V AC
Częstotliwość 40-60Hz
RoCoF 100mHz/s-2Hz/s
PShift 1-15°
Wejścia cyfrowe
Zaciski I1 i  ⊥, I2 i  ⊥, I3 i  ⊥, I4/I5 i  ⊥
Typ Bez przyłączonego potencjału
Min. przełączane napięcie/prąd 24V/5mA
Obwód wyjściowy
Zaciski 11-12-14; 21-22-24; 31-32-34;
Ilość przekaźników 3 przełączalne
Materiał zestyku AgNi
Prąd znamionowy 5A/250V AC
Żywotność elektryczna (AC-1) 100x103 operacji
Żywotność mechaniczna 15x106 operacji
Dokładność
Dokładność bazowa (napięcie) <0,5% dla 25°C
Wpływ temperatury <0,01%/°C
Rozdzielczość 10mV
Dokładność bazowa (częstotliwość) <0,01 Hz dla 25°C
Wpływ temperatury <0,00002Hz/°C
Rozdzielczość 1mHz
Izolacja
Znamionowe napięcie izolacji: 400V
Obw. zasilania/obw. pomiarowy: izolacja wzmocniona
Obw. zasilania/obw. wyjściowy:              izolacja wzmocniona
Obw. zasilania/wejścia cyfrowe: izolacja wzmocniona
Obw. wyjściowy/obw. pomiarowy: izolacja podstawowa
Obw. wyjściowy/wejścia cyfrowe: izolacja podstawowa
Warunki środowiskowe
Temperatura pracy -25…55°C
Temperatura przechowywania -40…70°C
Temperatura pracy wyświetlacza -15…55°C
Wilgotność powietrza 5…95% (bez kondensacji)
Masa 300g
Połączenia elektryczne
Rozmiar przewodu max. 2,5mm2
Długość przyłącza max. 8mm
Wytrzymałość elektryczna max. 450V/16A (wej. cyfrowe i przekaźnikowe)
max. 750V/16A (wejścia pomiarowe)
Moment dokręcenia śrub max. 0,5Nm
Śruba M3, dokręcana śrubokrętem 0,6 x 3,5mm
Przewód pieczętujący dMAX = 0,8mm

W celu zapewnienia ciągłości działania i zapewnienia odpowiednich funkcji w przypadkach zaników mocy, wymaga się zapewnienia oddzielnego źródła zasilania.
