Producent: Crydom

Regulatory mocy i temperatury



REGULATORY MOCY I TEMPERATURY

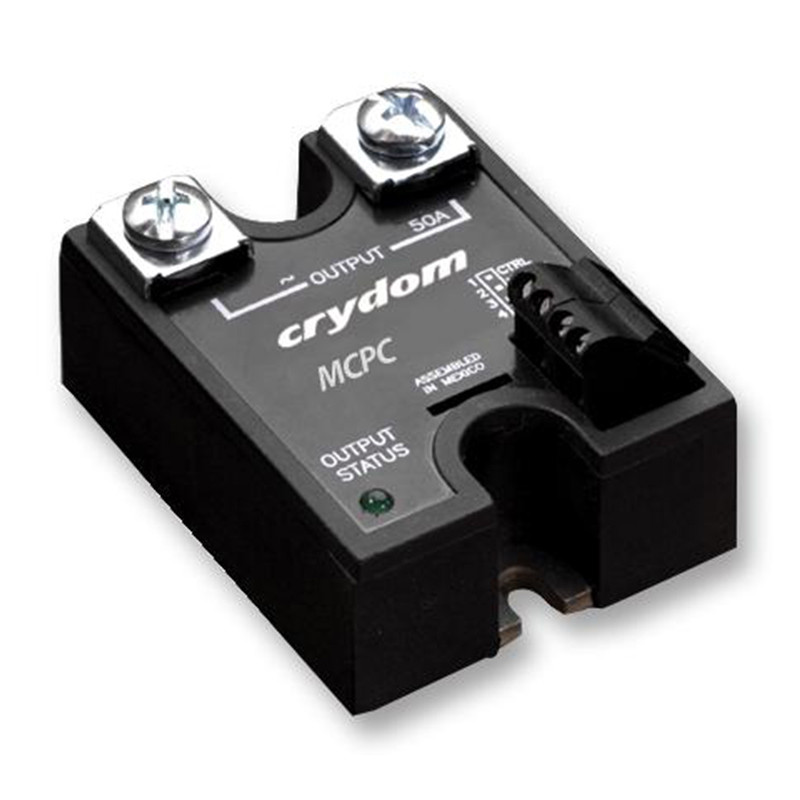

Regulatory serii MCPC składają się z sterownika fazowego oraz przekaźnika półprzewodnikowego w standardowej obudowie. Regulatory serii MCPC mogą byćsterowane napięciowo, prądowo lub z potencjometru oraz posiadajądiodęsygnalizującąstatus obciążenia. Regulatory serii MCPC nie wymagajążadnej kalibracji, wejście i wyjście są odizolowane optycznie (4000Vrms). Posiadają wbudowany układ do ochrony przeciwprzepięciowej. Maksymalna wartość prądu obciążenia to 90A. Wartość napięcia wyjściowego wynosi maksymalnie 530VAC.
Regulatory MCPC zapewniają płynną fazową regulację mocy obciążenia od 0 do 100%

Regulatory serii MCBC składają się z sterownika grupowego oraz przekaźnika półprzewodnikowego w standardowej obudowie. Regulatory serii MCBC mogą być sterowane napięciowo, prądowo lub z potencjometru oraz posiadają diodę sygnalizującą status obciążenia oraz mogą być wykonane dla dwóch osiowych okresów impulsowania: 10 cykli lub 20 cykli.
Dzieki załączaniu obciążenia w zerze napięcia regulary MCBC minimalizują zakłócenia.
Regulatory serii MCBC nie wymagają żadnej kalibracji. Wejście i wyjście są odizolowane optycznie (4000Vrms). Posiadają wbudowany układ do ochrony przeciwprzepięciowej. Maksymalna wartość prądu obciążenia to 90A. Wartość napięcia wyjściowego wynosi maksymalnie 530VAC Regulatory MCPC zapewniają płynną grupową regulacje mocy obciążenia od 0 do 100%

Układy serii MCTC w prosty sposób zapewniają regulację temperatury elementów grzejnych lub chłodzących. Do poprawnej pracy potrzebują jedynie nieregulowanego zasilacza DC (10-32VDC, max 32mA) oraz termopary typu J lub K. Regulator MCTC posiada wewnętrznie skompensowane wejście na termoparę. Maksymalna wartość prądu obciążenia to 90A. Wartość napięcia wyjściowego wynosi maksymalnie 530VAC Układy oferowane są dla 5 zakresów temperaturowych pracy. Temperatura odniesienia nastawiana jest poprzez wejście sterujące napięciowe lub prądowe.
Elementem wykonawczym regulatora jest przekaźnik półprzewodnikowy z układem regulacji grupowej.


Parametry ogólne
Wytrzymałość dielektryczna 50/60 Hz, Wejście / Wyjście / Metalowa podstawa
4000 Vrms
Rezystancja izolacji 500 Vdc
109 Ohm
Max pojemność We/Wy
10 pF
Zakres temperatury pracy
20 do 80 °C
Zakres temperatury przechowywania
40 do 125 °C


Parametry mechaniczne
Waga
86,5g
Materiał obudowy
Termoprzewodząca żywica
Wyprowadzenia   mocy
                            sterowania
śruby
złącze



Parametry Wyjścia
 Napięciowe
2448
Napięcie pracy (47-63 Hz) [Vrms]
180-280 300-530
Przepięcia chwilowe
600 1200
Maksymalny prąd upływu przy napiciu znamionowym [mA]
7 12
Wspóczynnik mocy (min.) przy max obciążeniu
0,5 0,5
Max. spadek napięcia (100% obciążenia)
1,6 1,6
 Prądowe
25 A50 A90 A
Max. prąd obciążenia [Arms]
25 50 90
Min. prąd obciążenia [mArms]
150 150 150
Max. prąd udarowy (16,6ms) [Apk]
250 625 1200
Rezystancja termiczna złącze/obudowa [°C/W]
1,02 0,63 0,28
Całka cieplna (8,3msec.) [A2s]
260 1620 6000


Parametry Wejścia
 MinimumTypoweMaksimum
Zakres napięcia zasilania [Vdc] [P1]
8 12 lub 24 32
Prąd wejściowy [mA]
28   30
Zakres sygnału sterującego opcja A [Vdc]
0,8   5
Zakres sygnału sterującego opcja B [Vdc]
1   7
Zakres sygnału sterującego opcja C [Vdc]
2   10
Zakres sygnału sterującego opcja D [mA]
4   20
Znamionowa wejściowa impedancja. Opcja A,B,C [Ω] P4
  20K
Znamionowa wejściowa impedancja. Opcja D [Ω] P4
  220
