Rezystory dużej mocy do hamowania ze stalowymi elementami
  • Rezystory dużej mocy do hamowania ze stalowymi elementami

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: FRIZLEN

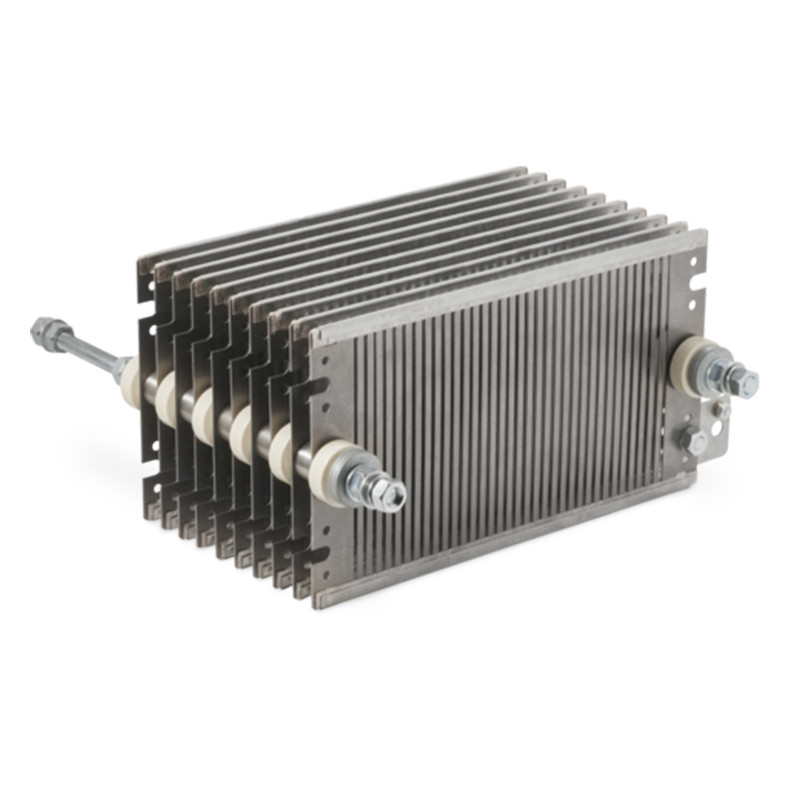

Rezystory dużej mocy do hamowania ze stalowymi elementami rezystancyjnymi – seria FE 31

REZYSTORY DUŻEJ MOCY DO HAMOWANIA ZE STALOWYMI ELEMENTAMI REZYSTANCYJNYMI – SERIA FE 31


Dane techniczne:
Rezystory wykonane są ze stalowych elementów rezystancyjnych. Każdy blok rezystancyjny może być wyposażony w 2 lub więcej wyprowadzeń. Wyprowadzenie w zależności od wartości prądu na śruby M6 lub M10. Stopień ochrony IP20.
• możliwość łączenia w różnych kombinacjach;
• moc ciągła do 22 kW;
• opcjonalnie zabezpieczenie termiczne
• certyfikat UL

REZYSTORY DUŻEJ MOCY DO HAMOWANIA ZE STALOWYMI ELEMENTAMI REZYSTANCYJNYMI – SERIA FE 31


Tabela. Dane techniczne

TypMoc ciągła
przy 40°C
[kW]
Zakres rezystancji
[Ω]
Liczba elementów
rezystancyjnych
Wymiar
L
[mm]
Waga
[kg]
oddo

FE.31503

1,5 0,07 16 3 180 3,5

FE.31504

2 0,09 22 4 180 4

FE.31005

2,5 0,11 28 5 280 5

FE.31007

3,5 0,15 39 7 280 6

FE.31009

4,5 0,20 50 9 280 7

FE.31112

6 0,26 67 12 380 8

FE.31114

7 0,31 78 14 380 9

FE.31216

8 0,35 89 16 580 11

FE.31220

10 0,44 112 20 580 13

FE.31224

12 0,53 134 24 580 15

FE.31326

13 0,57 145 26 780 17,5

FE.31330

15 0,66 168 30 780 19,5

FE.31334

17 0,75 190 34 780 21,5

FE.31436

18 0,79 201 36 980 23,5

FE.31440

20 0,88 224 40 980 25,5

FE.31444

22 0,97 246 44 980 27,5

Sposób montażu

REZYSTORY DUŻEJ MOCY DO HAMOWANIA ZE STALOWYMI ELEMENTAMI REZYSTANCYJNYMI – SERIA FE 31 montaż
Wymiary

REZYSTORY DUŻEJ MOCY DO HAMOWANIA ZE STALOWYMI ELEMENTAMI REZYSTANCYJNYMI – SERIA FE 31 wymiary


REZYSTORY DRUTOWE DUŻEJ MOCY DO HAMOWANIA 4-22KW – SERIA FGFG


Dane techniczne:
Rezystory drutowe, w obudowie ocynkowanej z dwoma izolowanymi wyprowadzeniami.
Stopień ochrony IP20.
• mała indukcyjność;
• duża obciążalność impulsowa;
• moc ciągła do 22kW
• kompaktowa obudowa

REZYSTORY DRUTOWE DUŻEJ MOCY DO HAMOWANIA 4-22KW – SERIA FGFG

Tabela. Dane techniczne

TypMoc ciągła
przy 40°C
[kW]
Zakres rezystancji
[Ω]
Wymiary
[mm]
Waga
[kg]
oddoABC

FGF 6100802

4 0,3 160 270 295 330 10

FGF 6101002

5 0,3 128 270 295 330 12

FGF 6111202

6 0,4 107 370 395 430 14

FGF 6111402

7 0,5 92 370 395 430 16

FGF 6121602

8 0,6 80 570 595 630 18

FGF 6121802

9 0,6 72 570 595 630 20

FGF 6122102

10,5 0,8 61 570 595 630 23

FGF 6122402

12 0,9 54 570 595 630 25

FGF 6132702

13,5 1 48 770 795 830 29

FGF 6133002

15 1,1 43 770 795 830 32

FGF 6133402

17 1,2 38 770 795 830 36

FGF 6143802

19 1,4 34 970 995 1030 40

FGF 6144202

21 1,5 31 970 995 1030 44

FGF 6144402

22 1,6 29 970 995 1030 46
Wymiary

REZYSTORY DRUTOWE DUŻEJ MOCY DO HAMOWANIA 4-22KW – SERIA FGFG wymiary
Sposób montażu




REZYSTORY DRUTOWE DUŻEJ MOCY DO HAMOWANIA 4-22KW – SERIA FGFG sposób montażu
