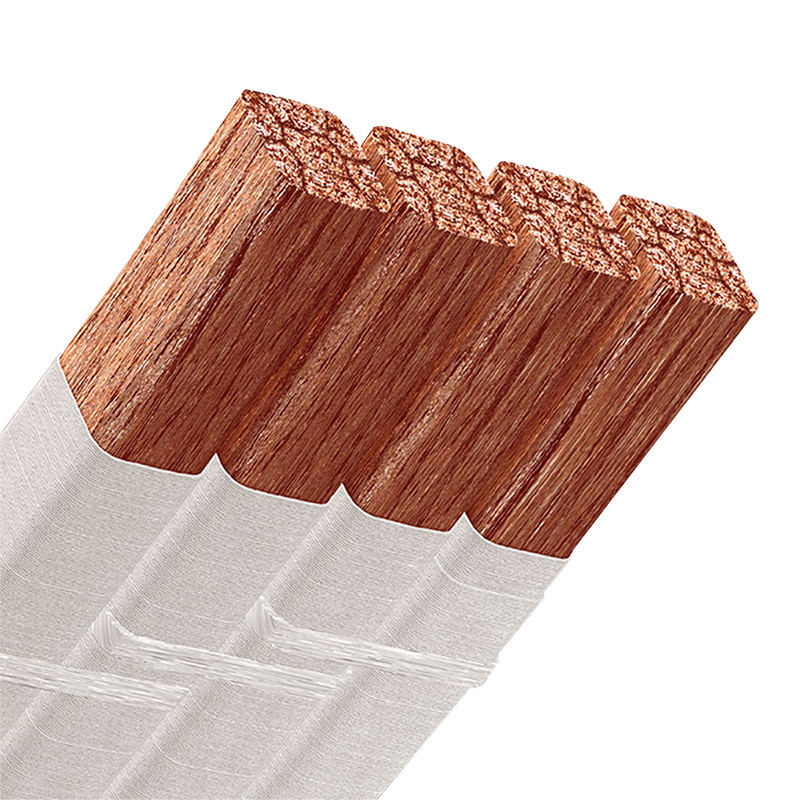

RUPALIT PLANAR
  • RUPALIT PLANAR

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: PACK

RUPALIT PLANAR

RUPALIT PLANAR

Dane techniczne
Zalety techniczne i ekonomiczne:

  • możliwość nawijania na szpulkach o małych średnicach,
  • ładne zakończenia po cięciu,
  • wysoki współczynnik wypełnienia miedzią wynikający z profilowej konstrukcji,
  • minimalizacja efektu 'hot spots",
  • możliwość wyrównania obszaru nawijania.



Budowa:

  • emaliowany drut miedziany (0,02 -1,6mm AWG 13-52),
  • emaliowany drut aluminiowy (0,25 - 5mm AWG 4-30) lub z RUPALIT Profile,
  • przekroje do 150mm2.



Materiał izolacyjny:

  • naturalny jedwab (52),
  • przędza poliamidowa (63) (NYLON®) ochrona elektryczna i mechaniczna,
  • folia poliestrowa 150°C (Mylar®),
  • folia P.E.N. (XR 20), 155°C,
  • folia Poliamidowa 220°C (Kapton®, Kapton CR®).



Przykłady zastosowań:

  • transformatory wysokoprądowe (na wyjściu),
  • transformatory do radarów,
  • niskonapięciowe transformatory prostownikowe,
  • wyposażenie do grzania indukcyjnego,
  • dławiki dużej mocy.



RUPALIT PLANAR liceRUPALIT PLANAR lice

Wymiary standardowe
Wymiary licy
[mm]		Szerokość x wysokość
[mm]		Przekrój
[mm]
35//10x0,04 6,00 x 0,40 0,45
24 // 27 x 0,07 13,30x0,80 2,50
4//120x0,10 6,90x1,45 3,77
12//70x0,20 25,00 x 2,20 26,39
18//70x0,20 37,00 x 2,20 39,59
6 // 350 x 0,20 30,00 x 5,00 65,98
7 // 350 x 0,20 35,50 x 5,00 76,98
8 // 350 x 0,20 41,00x5,00 88,00
