RUPALIT PROFILE lice prostokątne

RUPALIT PROFILE

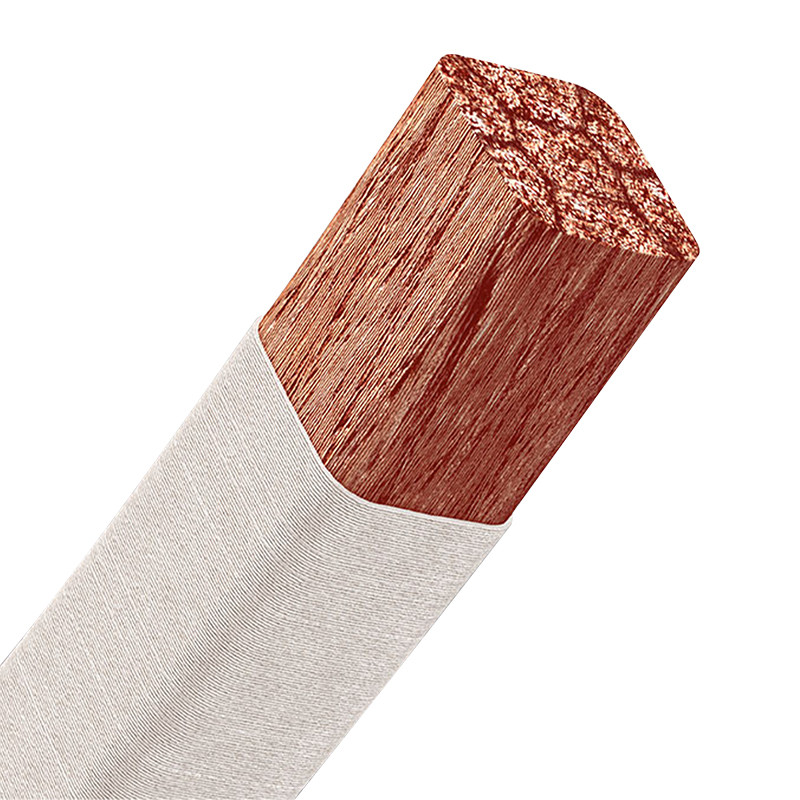

RUPALIT Profile to przewód o przekroju kwadratowym lub prostokątnym co pozwala optymalnie użyć dostępną przestrzeń nawijania.

Dane techniczne

Zalety techniczne i ekonomiczne:
  • optymalizacja ilości nawijanych warstw,
  • nawijanie bez szpulek (samolutowna emalia),
  • 65 - 80 % współczynnik wypełnienia miedzią.
  Budowa:
  • emaliowany drut miedziany (0,02 -1,6mm AWG 13-52),
  • emaliowany drut aluminiowy (0,25 - 5mm AWG 4-30),
  • przekrój zgodny z norma DIN lub z wymaganiami klienta,
  • wymiary standardowych profili - patrz tabela.
  Materiał izolacyjny:
  • folia poliestrowa 150°C (Mylar®),
  • folia P.E.N. (XR 20), 155°C,
  • folia poliamidowa 220°C (Kapton®, Kapton® CR),
  • papier aramidowy NOMEX®,
  • przędza poliamidowa (63) (NYLON®) ochrona elektryczna i mechaniczna,
  • włókna jedwabne.
  inne materiały dostępne na zapytanie.

Przykłady zastosowań:

  • transformatory w.cz.,
  • zasilacze impulsowe.
RUPALIT Profile przewód o przekroju kwadratowym lub prostokątnym


Standardowa izolacja: przędza polimerowa (63)

WymiaryPrzekrój
przewodu
[mm2]
ProstokątKwadrat
Liczba żyłŚrednica każdej żyły
[mm]
Max. szerokość
[mm]
Max. wysokość
[mm]
Max. szerokość
[mm]
Max. wysokość
[mm]
6530 0,040 8,16 5,70 2,60 Inne wymiary na zapytanie
360 0,050   Inne wymiary na zapytanie 1,20 1,20
1050 0,050 2,06 Inne wymiary na zapytanie 2,10 2,10
1680 0,050 3,29 2,80 3,10 Inne wymiary na zapytanie
4000 0,050 7,84 6,00 3,50 Inne wymiary na zapytanie
105 0,071 0,41 1,10 0,80 Inne wymiary na zapytanie
225 0,071 0,88 1,50 1,00 Inne wymiary na zapytanie
270 0,071 1,09 1,80 1,20 1,40 1,40
315 0,071 1,25 2,10 1,30 1,70 1,70
345 0,071 1,37 2,20 1,70 Inne wymiary na zapytanie
415 0,071 1,64 2,20 1,80 1,90 1,90
630 0,071 2,50 2,90 2,00 2,15 2,15
795 0,071 3,15 2,90 1,50 Inne wymiary na zapytanie
840 0,071 3,33 3,10 2,10 Inne wymiary na zapytanie
1060 0,071 4,13 3,50 2,30 Inne wymiary na zapytanie
1125 0,071 4,39 Inne wymiary na zapytanie 2,90 2,90
1260 0,071 4,98 Inne wymiary na zapytanie 3,10 3,10
1458 0,071 5,61 4,80 2,80 Inne wymiary na zapytanie
1575 0,071 6,14 Inne wymiary na zapytanie 3,30 3,30
6360 0,071 25,00 9,50 6,80 Inne wymiary na zapytanie
2500 0,080 12,50 Inne wymiary na zapytanie 5,00 5,00



WymiaryPrzekrój przewodu
[mm2]
ProstokątKwadrat
Liczba żyłŚrednica każdej żyły [mm]Max. szerokość [mm]Max. wysokość [mm]Max. szerokość
[mm]
Max. wysokość
[mm]
60 0,100 0,47 1,20 0,80 Inne wymiary na zapytanie
90 0,100 0,77 1,50 1,00 1,20 1,20
100 0,100 0,79 1,40 1,20 Inne wymiary na zapytanie
135 0,100 1,06 1,50 1,10 1,30 1,30
160 0,100 1,26 1,80 1,20 1,40 1,40
200 0,100 1,57 2,30 1,70 Inne wymiary na zapytanie
245 0,100 1,93 2,00 1,50 2,00 2,00
256 0,125 3,14 2,90 2,20 Inne wymiary na zapytanie
300 0,100 2,36 2,50 1,60 Inne wymiary na zapytanie
350 0,100 2,75 2,90 1,80 Inne wymiary na zapytanie
420 0,100 3,30 3,10 2,00 2,50 2,50
508 0,100 3,99 3,60 2,10 Inne wymiary na zapytanie
528 0,100 4,14 3,40 2,20 Inne wymiary na zapytanie
600 0,130 7,98 4,20 3,70 Inne wymiary na zapytanie
630 0,100 4,95 4,00 2,40 3,10 3,10
840 0,100 6,59 3,60 3,60 3,00 3,00
900 0,100 7,07 4,20
4,00
3,20
3,00
Inne wymiary na zapytanie
Inne wymiary na zapytanie
1260 0,100 9,90 5,50 4,00 4,00 4,00
1400 0,100 10,99 5,00 3,60 4,30 4,30
3780 0,100 30,00 8,50 7,10 Inne wymiary na zapytanie
3000 0,112 29,55 9,60 6,40 Inne wymiary na zapytanie
10 0,200 0,31 0,80 0,60 0,70 0,70
15 0,200 0,47 1,10 0,80 Inne wymiary na zapytanie
20 0,200 0,63 1,50 1,00 Inne wymiary na zapytanie
30 0,200 0,94 1,50 1,20 1,20 1,20
40 0,200 1,26 1,30 1,60 1,50 1,50
50 0,200 1,57 1,50 2,00 1,70 1,70
60 0,200 1,89 2,20 1,60 1,80 1,80
70 0,200 2,20 Inne wymiary na zapytanie 2,00 2,00
80 0,200 2,50 2,50 2,00 Inne wymiary na zapytanie
90 0,200 2,83 2,90 1,40 2,20 2,20
100 0,200 3,14 3,10 1,90 2,50 2,50
120 0,200 3,77 2,90 2,40 2,70 2,70
135 0,200 4,24 3,70 2,30 2,90 2,90
150 0,200 4,57 3,40 2,40 3,30 3,30
180 0,200 5,66 4,30 2,20 Inne wymiary na zapytanie
200 0,200 6,28 4,40
4,25
3,00
3,00
   3,50                      3,50
Inne wymiary na zapytanie
250 0,200 7,86 5,0 2,90 4,00 4,00
300 0,200 9,43 5,60
5,20
5,00
3,50
3,20
3,50
   4,20                       4,20
Inne wymiary na zapytanie
Inne wymiary na zapytanie
360 0,200 11,30 5,40 4,00 4,60 4,60
420 0,200 13,19 7,00
5,40
3,00
4,00
   4,90                       4,90
Inne wymiaryna zapytanie
490 0,200 15,39 5,70 4,70 Inne wymiaryna zapytanie
600 0,200 18,84 7,20 4,60 Inne wymiary na zapytanie
800 0,200 25,12 8,70 6,10 7,20 7,20
1200 0,200 37,68 9,00 8,00 Inne wymiary na zapytanie
1400 0,200 43,96 9,00 9,20 8,70 8,70
16 0,250 0,79 Inne wymiary na zapytanie 1,00 1,00
33 0,250 1,62 2,00 1,00 Inne wymiary na zapytanie
12 0,300 0,85 Inne wymiary na zapytanie 1,10 1,10
23 0,300 1,63 2,00 1,00 Inne wymiary na zapytanie
44 0,300 3,11 Inne wymiary na zapytanie 2,00 2,00
20 0,335 1,76 2,30 1,40 Inne wymiary na zapytanie
45 0,335 3,96 Inne wymiary na zapytanie 2,90 2,90
75 0,335 7,42 4,00 3,00 Inne wymiary na zapytanie
