RUPATEX, klasa B
  • RUPATEX, klasa B

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: PACK

RUPATEX, klasa B

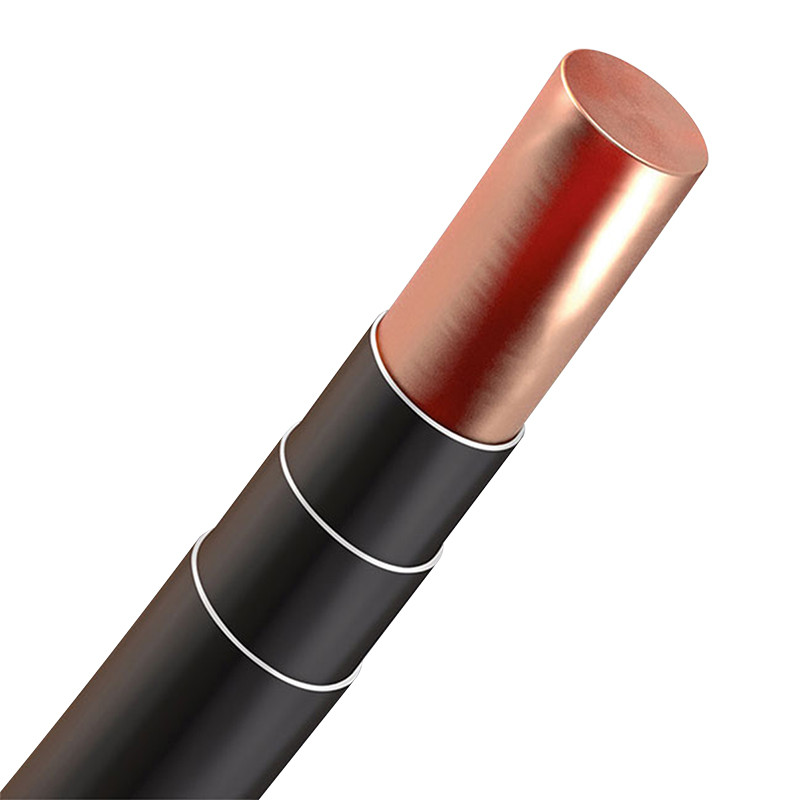

RUPATEX®, KLASA B drut w potrójnej izolacji

Maksymalizacja bezpieczeństwa, minimalizacja kosztów

RUPATEX ®, klasa B ułatwi projektowanie i konstrukcję transformatora.

Dane techniczne
Korzyści techniczne i ekonomiczne:

  • Cynowanie poprzez zanurzanie w lutowiu bez potrzeby mechanicznego odizolowania
  • Izolacja między uzwojeniem pierwotnym i wtórnym nie jest wymagana
  • Upływ prądu i długość drogi upływu są zamknięte w drucie
  • Znacząco szybszy czas nawijania
  • Dostępne w małych ilościach



Konstrukcja:

  • Drut miedziany emaliowany (magnet wire) (0,2 - 1,0mm, AWG 14-24) + potrójna izolacja zgodnie z IEC 60950
  • Inne średnice są dostępne na zapytanie



Materiał izolacyjny:

  • ETFE (TEFZEL©)
  • Potrójna izolacja zgodna z IEC 60950, Annex C i Annex U
  • aprobata ul nr e257248
  • napięcie pracy max. 600vrms
  • grupa materiałowa "B" 130 oC
  • napięcie przebicia min 3000v



Przykłady zastosowań:

  • Transformatory w.cz.
  • Dławiki w.cz.
  • Zasilacze impulsowe



RUPATEX®, KLASA B drut w potrójnej izolacji

Średnica
[mm]		Średnica zewnętrzna
[mm]		Numer artykułu
0.20 0.40

500000002004
0.22 0.42

500000002204
0.24 0.44

500000002404
0.25 0.45

500000002504
0.28 0.48

500000002804
0.30 0.50

500000003004
0.32 0.52

500000003204
0.35 0.55

500000003504
0.40 0.60

500000004004
0.45 0.65

500000004504
0.50 0.70

500000005004
0.55 0.75

500000005504
0.60 0.80

500000006004
0.70 0.90

500000007004
0.80 1.00

500000008004
0.90 1.10

500000009004
Mniej
