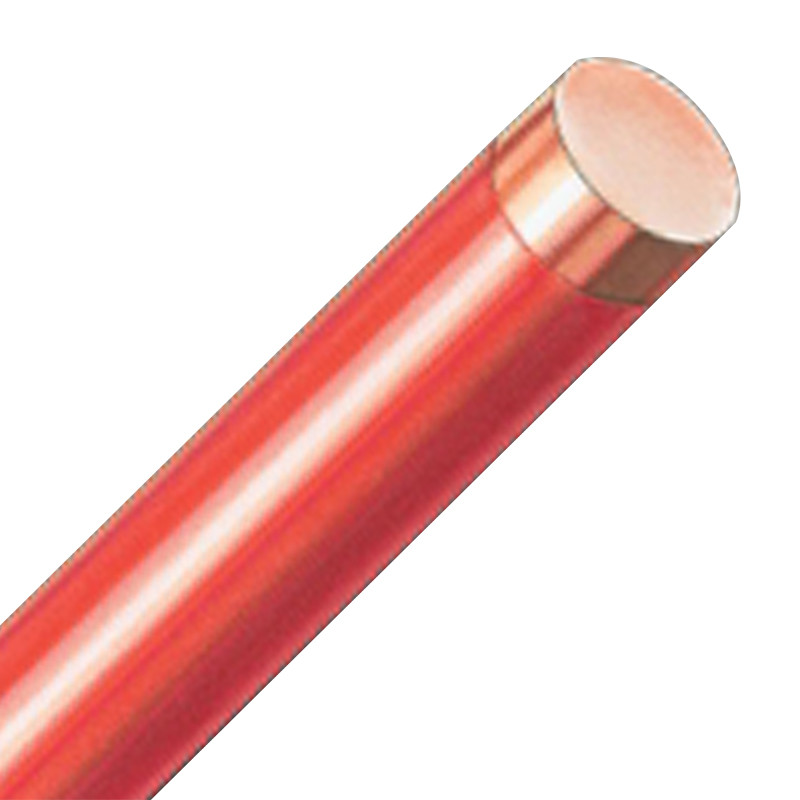

RUPOL SAFETY

RUPOL SAFETY


Minimalizacja kosztów, maksymalne bezpieczeństwo

RUPOL SAFETY to przewód typu LITZ, który ułatwi projektowanie transformatora zgodnie z normami
IEC60950, Annex C i Annex U; VDE 0805; UL60950 (zgodny).

Dane techniczne

Zalety techniczne i ekonomiczne:

  • opcjonalne stosowana przędza poliamidowa dla dodatkowej ochrony,
  • izolacja pomiędzy uzwojeniem pierwotnym i wtórnym staje się zbędna,
  • izolacja międzywarstwowa też staje się niepotrzebna,
  • niepotrzebna obudowa,
  • znacznie szybsze nawijanie,
  • dostępne małe ilości,
  • srebrzone przez lutowanie zanurzeniowe, mechaniczne usuwanie powłoki jest niepotrzebne.



Budowa:

  • emaliowany drut miedziany (0,5 - 1,6mm AWG 14-24),
  • przekrój zgodny z normą DIN lub z wymaganiami klienta.



Materiałizolacyjny:

  • folia poliestrowa 150°C (Mylar®),
  • folia P.E.N. (XR 20), 155°C,
  • folia poliamidowa 220°C (Kapton®, Kapton® CR).



Wielowarstwowa izolacja z MYLAR®’u:

  • napięcie pracy max. 400Vrms ; max. 1000V,
  • częstotliwość max. 500kHz,
  • grupa materiałowa B (max. 165°C),
  • napięcie przebicia: 4,8kV.



Przykłady zastosowań:

  • transformatory w.cz.,
  • zasilacze impulsowe.




RUPOL SAFETY przewód LITZ







RUPOL SAFETY przewód LITZ
