Seria 969 – bezindukcyjne wysokonapięciowe rezystory mocy
  • Seria 969 – bezindukcyjne wysokonapięciowe rezystory mocy

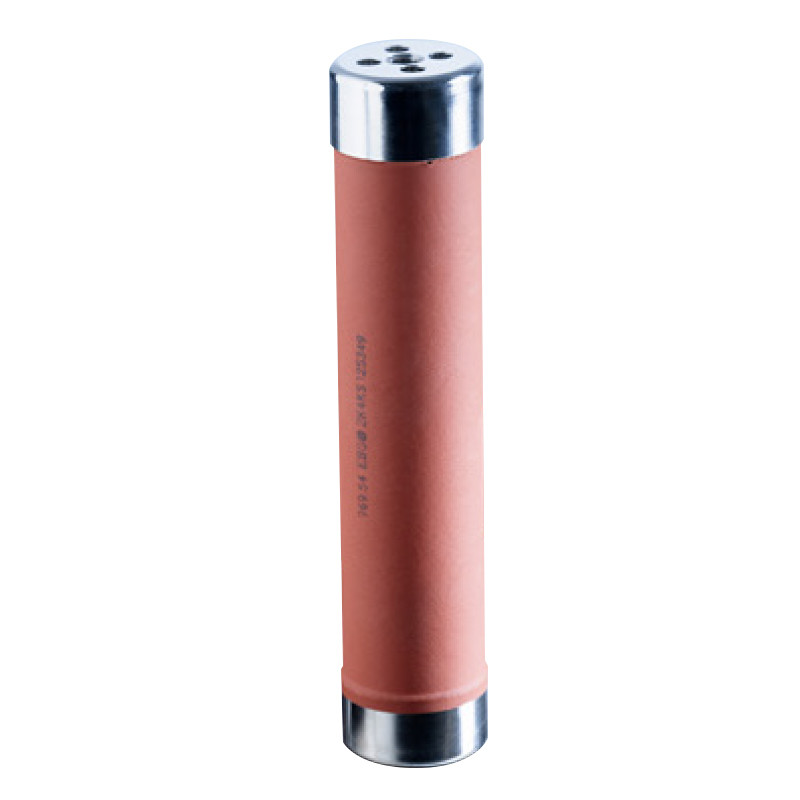

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: EBG

Seria 969 – bezindukcyjne wysokonapięciowe rezystory mocy

SERIA 969 – BEZINDUKCYJNE WYSOKONAPIĘCIOWE REZYSTORY MOCY

Zastosowanie:
• dzielniki napięcia,
• sprzęt medyczny,
• urządzenia elektrostatyczne oraz aplikacje wymagające  wysokiej stabilności, niskiego współczynnika  temperaturowego, wysokich wartości rezystancji oraz  krótkotrwałej przeciążalności.
Rezystory przeznaczone sądo pracy w powietrzu i atmosferze nieagresywnej. W przypadku konieczności stosowania w oleju, SF6 itp. prosimy o kontakt.

Dane techniczne:
Zakres temperatur pracy
-55°C...225°C
Tolerancja rezystancji
0,1%...10%
Rezystancja izolacji
>10000MΩ 500V 25°C 75% względna wilgotność
Wytrzymałość dielektryczna
>1000V 25°C 75% względna wilgotność
Przeciążalność
∆R/R 0,25% max 1,5 x Pnom, 5s (nie przekracza 1,5 x V max)
Wyprowadzenia
niklowane
SERIA 969 – BEZINDUKCYJNE WYSOKONAPIĘCIOWE REZYSTORY MOCY


Tabela. Dane techniczne


TypP
40°C
[W]
U
KVDC
Zakres rezystancjiWymiary
[mm]
Tolerancja
2 – 10%
TC ppm /°C
150, 200
Tolerancja
0,5 – 10%
TC ppm /°C
50, 100
Tolerancja
0,1 – 10%
TC ppm /°C
15,25
ØL

969.11

11 24 500 R – 5 G 500 R – 1 G 50 K – 500 M 13.5 81

969.23

23 48 700 R – 10 G 700 R – 1 G 100 K – 1 G 13.5 156

969.54

54 48 2 R – 10 G 2 R – 1 G 100 K – 1 G 30.5 160

969.71

71 64 20 R – 15 G 20 R – 1,5 G 100 K – 1,5 G 30.5 210

969.105

105 96 80 R – 25 G 80 R – 2 G 150 K – 2 G 30.5 308

Wymiary


SERIA 969 – BEZINDUKCYJNE WYSOKONAPIĘCIOWE REZYSTORY MOCY wymiary
Charakterystyka
SERIA 969 – BEZINDUKCYJNE WYSOKONAPIĘCIOWE REZYSTORY MOCY charakterystyka
TypWymiary
[mm]
LBØDG

969.11

81 ± 1 14,5 13,5 10 M4

969.23

156 ± 2 14,5 13,5 10 M4

969.54

160 ± 2 31,8 30,5 18 M8

969.71

210 ± 2,5 31,8 30,5 18 M8

969.105

308 ± 3,5 31,8 30,5 18 M8
