Seria CWT ULTRA MINI
  • Seria CWT ULTRA MINI

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: PEM

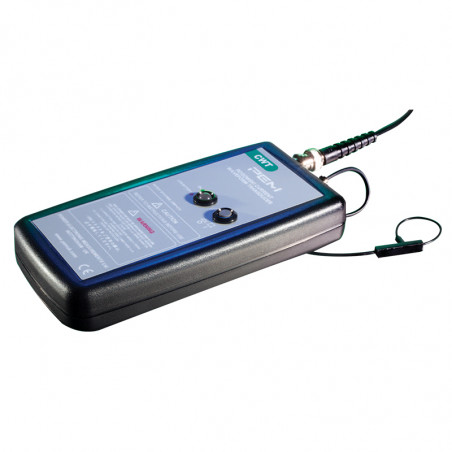

Seria CWT ULTRA MINI

Seria CWT ULTRA mini została zaprojektowana z myślą o zastosowaniu do pomiarów szybkozmiennych prądów pulsacyjnych i rejestracji stanów nieustalonych w elementach energoelektronicznych. Szerokie pasmo przenoszenia sprawia, że cewka jest uniwersalnym i wszechstronnym urządzeniem dla wielu aplikacji pomiarowych prądu, w szczególności związanych z pracami badawczo-rozwojowymi w energoelektronice. Bardzo mały przekrój (1.7mm) i obwód (80mm) cewki sprawiają, że możliwe jest dokonanie pomiaru prądu nawet bezpośrednio na nóżce tranzystora w obudowie TO-220. Wyjście napięciowe poprzez złącze typu BNC pozwala na bezpośrednie połączenie do oscyloskopu lub innego urządzenia rejestrującego.



Dane techniczne

Zakres pomiarowy do 6kA
Sygnał wyjściowy ± 6V dla prądu max
Pasmo częstotliwości kilka Hz do 30MHz
Dokładność ±2%
Liniowość ±0.05% pełnej skali
Temperatura pracy cewki -40°C...+125°C
Temperatura pracy zasilacza 0°C...+40°C
Wyjście BNC


Model Czułość
[mV/A]
Prąd max
[A]
Szum max
[mV pk-pk]
Zwis*
[%/ms]
Pasmo przenoszenia od [Hz]  LF (-3dB) Pasmo przenoszenia do [MHz]  HF (-3dB) Maksymalny prąd narastania di/dt  [kA/us]
CWT015 200 30 20 80 116 30 2
CWT03 100 60 20 65 67 30 4
CWT06 50 120 15 35 34 30 8
CWT1 20 300 15 9 9,2 30 20
CWT3 10 600 10 6 6,2 30 40
CWT6 5 1200 10 3 3,2 30 70
CWT15 2 3000 5 2 2 30 70
CWT30 1 6000 5 2 2 30 70

* Spadek procentowy sygnału wyjściowego przy przebiegu prostokątnym.
