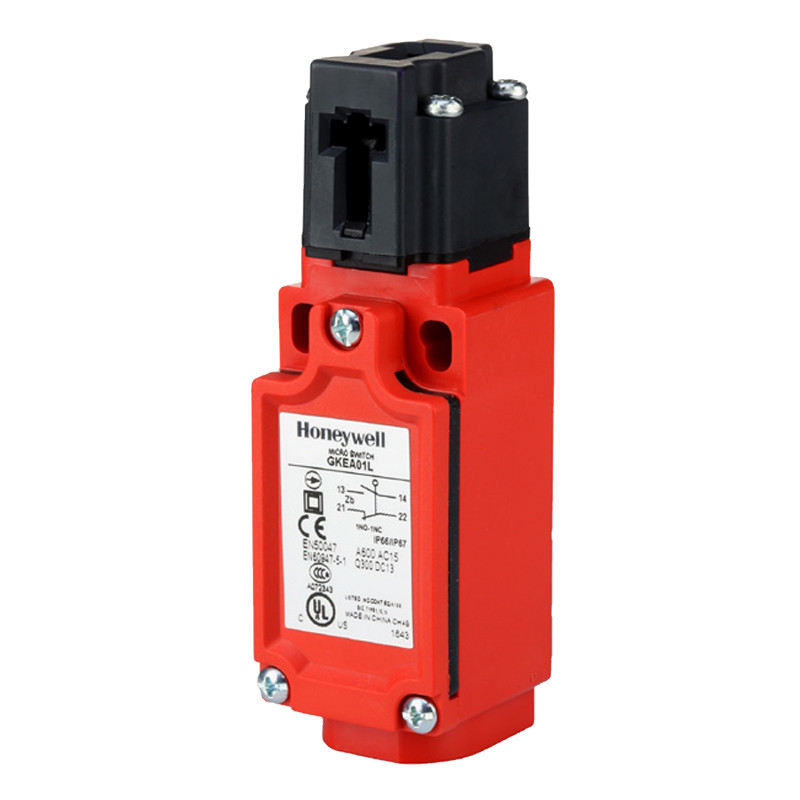

SERIA GKE - WYŁĄCZNIKI BEZPIECZEŃSTWA

Wyłączniki serii GKE to ekonomiczne, kompaktowe wyłączniki bezpieczeństwa uruchamiane kluczem, zapewniające zwiększenie niezawodności w układach, w których stosuje sięścisłe dozorowanie.

Dane techniczne:
· Styki bezpieczeństwa o wymuszonym rozwarciu.
· Konfguracje wielostykowe.
· Obrotowa głowica umożliwia montażi wsuwanie klucza uruchamiającego z pięciu możliwych kierunków.
· Podwójna izolacja zgodnie z wymaganiami normy IEC 60947-5-1
· Dwa standardowe klucze uruchamiające do wyboru.
· Małe wymiary.
· Uzyskana większości międzynarodowych certyfkatów: cULus, CE, (CCC zgłoszenie)

Zalety
· Wyłączniki te zaprojektowano specjalnie w celu zminimalizowania możliwości nieumiejętnego manipulowania lub umyślnych prób wyłączenia i ominięcia blokady.
· Wyłączniki te zaprojektowano tak, by spełniały specyfczne wymagania dla danego zastosowania.
· Małe wymiary wyłączników umożliwiająich zastosowanie tam, gdzie ilośćwolnego miejsca jest ograniczona.
· Konstrukcja tych wyłączników opracowana została pod kątem zastosowańna całym świecie.
