SERIA M - Czujniki miniaturowe

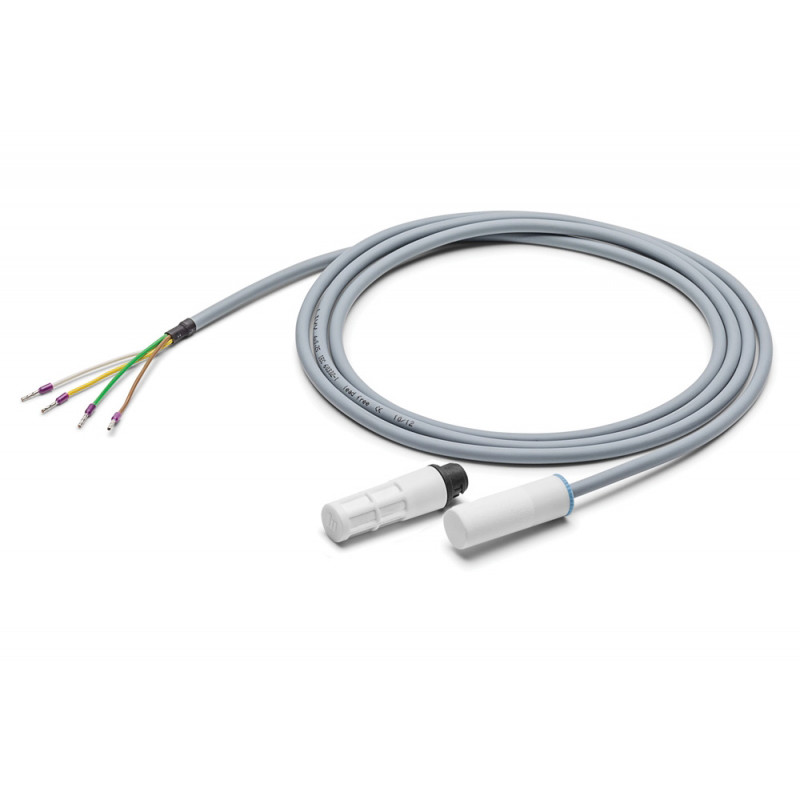

Kompaktowe czujniki wilgotności/ -temperatury z połączeniem za pomocą przewodu lub wtyczki

Czujniki specjalnie dostosowane do zadań pomiarowych, gdzie mamy do czynienia z ograniczoną przestrzenią. Są one odpowiednie do pomiarów wilgotności względnej i temperatury w powietrzu i innych nieagresywnych gazach. Nie zaleca się wykorzystywania tych czujników w aplikacjach zewnętrznych. Czujniki powstały w oparciu o miniaturowe pojemnościowe elementy serii callHT. Wyposażone są w filtry oraz zależnie od wersji: wtyczkę 4-pinową (MCK…4S0) lub zamontowany na stałe przewód o długości 1,5m (MC(P)K…1Kn). Jako opcja dostępne są również przewody w różnych długościach dla modelu MCK…4S0. Czujniki te charakteryzują się wysoką długoterminową stabilnością, małymi histerezami i dobrymi parametrami dynamicznymi.

DANE TECHNICZNE:

Wilgotność względna
Zakres pomiarowy:
0 … 100% rh
Rozdzielczość
0,5% rh
Dokładność
±2,5% rh (10 … 40 oC, 10 … 90% rh) ± 1 cyfra dla pozostałych zakresów ±5% rh ± 1 cyfra
Wpływ temperatury
±0,1% rh/K poniżej 10oC i powyżej 40oC
Temperatura
Zakres pomiarowy
-40oC do 100oC (patrz tabela z dostępnymi opcjami)
Rozdzielczość
0.125˚C
Dokładność
±0,5 K dla 23oC ± 1 cyfra (szczegóły na wykresie)
Pozostałe dane
Napięcie zasilania
5 … 30V DC
Wyjście:
MC(P)K1
2 x 0 … 1V (dla RL ≥ 100kΩ)
MC(P)K6
cyfrowe (podobne do I2C) napięcie magistrali 3,3V DC
Temperatura składowania
-40 … 85oC
Temperatura pracy
-40 … 85oC
Temperatura pracy (czujniki z kablem)
-20 … 70˚C
Pobór prądu
< 250 μA
Stopień ochrony
Czujniki z filtrem ZE05
IP40/IP64 (wersje z przewodem)
Czujniki z obudową ochronną ZE07
IP00
Czujniki z obudową ochronną ZE08
IP30
Maksymalne długości przewodu:
MC(P)K1
5m dla RL ≥ 100kΩ1)
MC(P)K6
0,5m dla częstotliwości 100kHz1)
1) dłuższe przewody możliwe zależnie od obciążenia i częstotliwości zegara



Seria
Czujniki kompaktowe
M
Projekt
Z przedłużeniem rurki
P
Bezpośrednie połączenie przez wtyczkę lub przewód
C
Mierzony sygnał
Wilgotność względna i temperatura
K
Sygnał wyjściowy
0..1 V
1
I2C
6
Wykonanie specjalne
Żadne
00
Uszczelnienie pod większe wymagania
0S
Zakres wilgotności
0...100 % rh
F1
Zakres temperatury
-30...70 °C
37
-20...80 °C
28
0...100 °C
01
-40...60 °C
46
-40...85 oC (I2C)
48
Napięcie zasilania
5...30 VDC
5
Filtr
Filtr PTFE ZE05
05
Otwarty ZE07 (standard)
07
Z membraną ZE08
08
Rodzaj połączenia
Wtyczka 4-pin
4S0
Przewód 0,5m
0K(n)
Przewód 1,5 m
1K(n)
Długość przewodu w m
yy(n)
Inne wymagania
Xyy

n: dodatkowe przedłużenie rurki w zależności od rodzaju czujnika i konstrukcji
(n)=0 bez przedłużenia
(n)=1 całkowita długość czujnika 53mm
(n)=4 całkowita długość czujnika 95mm

Instrukcja obsługi

Czujnik należy zainstalować w miejscu, w którym występują charakterystyczne poziomy wilgotności. Unikać instalowania w pobliżu grzejników, okien lub na ścianach zewnętrznych. Ogólnie czujniki nie wymagają obsługi. Jeśli filtr PTFE jest zanieczyszczony kurzem, smarem lub olejem, może występować negatywny wpływ na zachowanie dynamiczne. W takim przypadku głowica czujnika w wersji z wtyczką powinna zostać odłączona od przewodu, a następnie wyczyszczona przez zdmuchnięcie zanieczyszczeń lub delikatne zmycie destylowaną wodą. Po zdjęciu filtra należy zwrócić szczególną uwagę aby nie dotykać czułego elementu pomiarowego, gdyż może to doprowadzić do zniszczenia czujnika. Prawidłowa wartość może być odczytana po całkowitym wyschnięciu czujnika; ta sama uwaga dotyczy przypadku, gdy na czujniku osiada rosa.

Wykresy



Zakres pracy WILGOTNOŚĆ
Dokładność temperaturowa czujnika
Zakres pracy WILGOTNOŚĆ Dokładność temperaturowa czujnika
WYMIARY:
SERIA M - Czujniki miniaturowe wymiar /files/pl/katalog/2012/Automatyka/Czujniki-Przetworniki/Czujniki_wilgotnosci_i_temperatury/wym_mck1k0.jpg



Sposób zamawiania przewodu:

Schemat kolorów dla wyjść czujnika MCK … 4S0

Konfiguracja dla wersji z przewodem:

Zakres pomiarowy
[oC]
Kolor
Zielony
-20... 80
Czerwony
-30...70
Czarny (brak)
-40... 60
Żółty
-40... 85
Biały
Dodatkowo: uszczelnienie
dla zwiększonych wymagań
Niebieski
Zmienna
Pin
Konfiguracja analogowa
Konfiguracja cyfrowa
Kolor
przewodnika
UB +
1
5...30VDC
+ UB
zielony (czerwony)
UB -(GND)
2
GND
GND
brązowy (brązowy)
Wilgotność
3
0… 100% rh
SDA
biały (czarny)
Temperatura
4
1)
SCL
żółty (pomarańczowy)

1) Zależy od wybranego zakresu temperatury




Protokół dla MC(P)K6.* (wyjście podobne do I2C)

Mikrokontroler wysyła polecenie odczytu 1 bajtu

S
1
0
0
1
0
0
0
0
A
0
0
0
0
C
4
C
3
C
2
C
1
A
P
C
4
C
3
C
2
C
1

0 0 0 0 Odczyt wilgotności
0 0 1 0 Odczyt temperatury Bajt 1
0 0 1 1 Odczyt temperatury Bajt 2


Mikrokontroler żąda bajt danych zgodnie z komendami sterującymi i odczytu

S 1 0 0 1 0 0 0 1
A
D 7
D 6
D 5
D 4
D 3
D 2
D 1
D 0
N A P

  Z czujnika
D D D D D D D D
7 6 5 4 3 2 1 0
0 0 0 0 0 0 0 0 Wilgotność
1 1 1 1 1 1 1 1
0 0 0 0 0 0 0 0 Temperatura Bajt 1
1 1 1 1 1 1 1 1
X X X X 0 0 0 0 Temperatura Bajt 2
1 1 1 1



Wilgotność = dziesiętna wartość wilgotności * 0,5
Temperatura = (dziesiętna wartość temp.*0,125)-40
(dziesiętna wartość DW temp. = DW Bajt 1+ DW Bajt 2 *256)

Symbol
Parameter
min
max

T-BUF idle period between BUS actions 4,7   µs
I-D: SU data set-up time 250   ns
1-D:HD data hold time 50   ns
1-ST:HD start hold time 4   µs
1-ST:SU start set-up time 4,7   µs
1-SCL:L SCL „Iow“ time 4,7   µs
T-SCL:H SCL „high“ time 4   µs
ISCL SCL freąuency   100 kHz
t r SD A, SCL LO W/HIGH time   1 µs
t f SD A, SCL HIGH/LOW time   0,3 µs
T-STO:SU stop set-up time 4   µs
T-SP interference signal rejection   100 ns
CL capacity SD A, SCL BUS (internal pull-up 120 kQ)   10 pF
T-MUPD     150 ms
T-SMPL     5 ms
T-Hold blocking time after device access 200   ms
