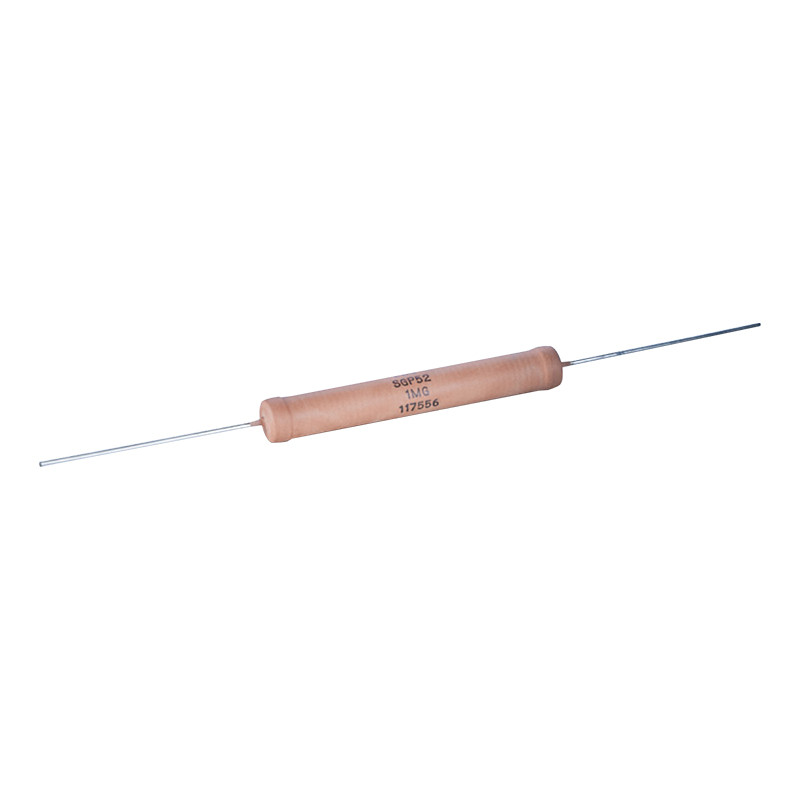

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: EBG

Seria SGP/OGP.

Rezystory wysokonapięciowe Seria SGP/OGP

Zastosowanie
Rezystory serii SGP spełniają najostrzejsze wymagania dotyczące wysokich wartości rezystancji przy- jednocześnie bardzo wysokich wymaganiach napię- ciowych oraz bezindukcyjnym wykonaniu. Rezystory tej serii wykorzystują specjalną technologię METOXFILM, która zapewnia doskonałą stabilność przy zakresie rezystancji od 100Ω do 10GΩ, oraz wysokich temperaturach pracy do 225°C. Moce znamionowe oraz napięcia znamionowe odpowiadająpracy ciągłej i zostały przetestowane aby spełnić te wymagania zarówno w stanie ustalonym jak i przy chwilowych przeciążeniach. Podsumowując najważniejsze cechy serii SGP :
• wartości rezystancji do 10GΩ
• tolerancja rezystancji od 0.1% do 10%
• współczynnik temperaturowy 80ppm/°C
• maksymalne ciągłe napięcie pracy do 48kV
• stabilność typowo 0.02% na 1000h
• maksymalna temperatura pracy do 225°C
• napięcia do 60% wyższe od znamionowego mogą być uzyskane na specjalne zamówienie poprzez dodanie litery „s” do standardowego oznaczenia


Rezystory wysokonapięciowe Seria SGP/OGP

Dane techniczne
Tolerancja rezystancji
standardowo 0.1% , 0.25%, 0.5%, 1%, 2%, 5%, 10%
Współczynnik temperaturowy s
tandardowo 80ppm/°C od -15°C do 105°Cw odniesieniu do 25°C
Współczynnik napięciowy
na wykresie
Wytrzymałość dielektryczna
10OOVDC
Rezystancja izolacji
10GΩ min
Przeciążenie
5 x moc znamionowa przy temperaturze 125°C oraz napięciu nie przekraczającym 1.5 max napięcia ciągłego przez 5s,∆R=0.5%max


Wymiary
Rezystory wysokonapięciowe Seria SGP/OGP wymiary

Tabela. Dane techniczne


TypPn
75°C

[W]		Pn
125°C

[W]		UN


[kV]		Us
„s”

[kV]		RezystancjaRezystancja “s”
RSmax(tolerancja 2%)
[Ω]		Wymiary
Rmin

[Ω]		Rmax

[Ω]		A±0,5

[mm]		B±0,5

[mm]		C±0,05

[mm]

OGP 13

 1 0,6 1,5 2,4 100 50M 500M 13,3 4,2 0,6

OGP 20

 1/5 1 2 3,2 200 100M 1G 19,7 4,2 0,6

OGP 26

 1,9 0,25 4 6,4 300 150M 2G 26,2 4,2 0,6

OGP 30

 2,5 1,5 5 8 500 250M 3G 32,3 4,2 0,6

OGP 39

 3 2 6 9,6 700 300M 5G 39,4 4,2 0,6

OGP 52

 3,3 2,5 10 12 400 2G - 49,5 4,2 0,6

SGP 20

 2,5 1,5 3 4,8 200 250M 1G 20,2 8,2 1

SGP 26

 3,7 2,5 4 6,4 250 300M 1G 26,9 8,2 1

SGP 32

 4,5 3 5 8 300 400M 1G5 33 8,2 1

SGP 39

 5,2 5 8 12,8 400 500M 1G5 39,5 8,2 1

SGP 52

 7,5 5 10 16 500 750M 2G5 52,1 8,2 1

SGP 78

 11 7,5 15 24 900 1G 4G 77,7 8,2 1

SGP 103

 12 8 20 32 1k2 1G 2G 102,9 8,2 1

SGP 124

 15 10 25 40 1k5 1G 8G 123,7 8,2 1

SGP 148

 30 20 45 - 10k 3G 10G 148 8,2 -

SGP 154

 20 15 30 48 2k 2G 10G 153,7 8,2 1
Uwaga
„s” – Rezystor w wykonaniu specjalnym o podwyższonym napięciu pracy US
RSmax – rezystancja dostępna dla rezystorów w wykonaniu „s”
Charakterystyka
Rezystory wysokonapięciowe Seria SGP/OGP charakterystyka
