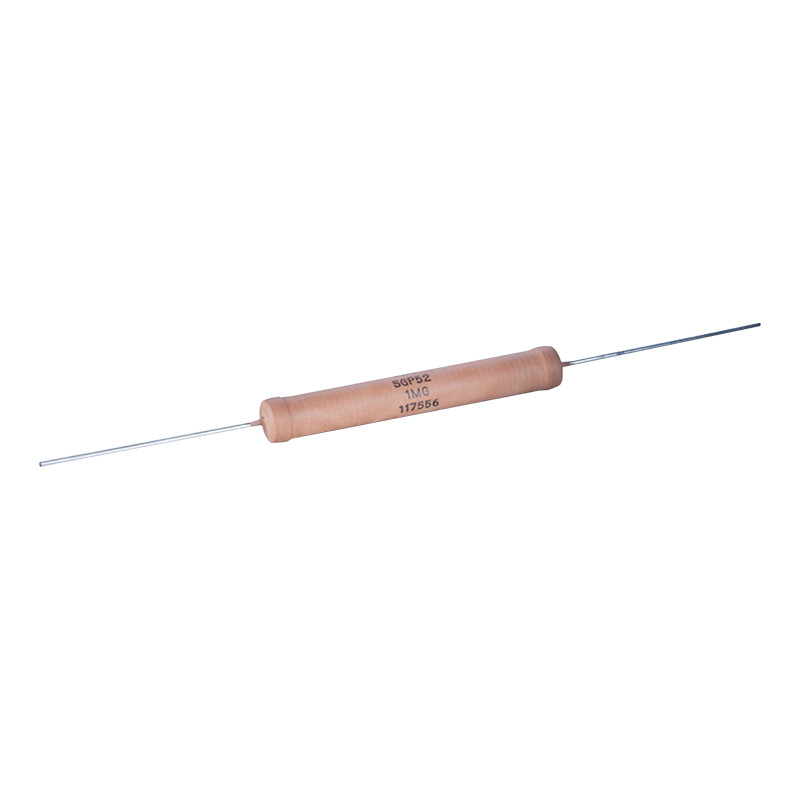

Seria SSP/OSP – z wysoką maksymalną temperaturą pracy, TC 50PPM/°C

REZYSTORY WYSOKONAPIĘCIOWE SERIA SSP/OSP – Z WYSOKĄ MAKSYMALNĄ TEMPERATURĄ PRACY, TC 50PPM/°C


REZYSTORY WYSOKONAPIĘCIOWE SERIA SSP/OSP – Z WYSOKĄ MAKSYMALNĄ TEMPERATURĄ PRACY, TC 50PPM/°C

Zastosowanie:
Rezystory serii SSP posiadają moce znamionowe do 40W przy napięciu maksymalnym do 6kV.
Rezystory tej serii wytwarzane są w szerokim zakresie rezystancji i mogą pracować do temperatury 275°C przy współosiowej konstrukcji wyprowadzeń.
Podsumowując najważniejsze cechy serii SSP:
• opatentowane wykonanie bezindukcyjne
• pełne wartości mocy i napięcia (zmniejszanie wartości znamionowych nie jest wymagane)
• bardzo wysokie wartości rezystancji do 30MΩ

Dane techniczne
Tolerancja rezystancji
1% do 10%
Współczynnik temperaturowy
dla 10Ω i powyżej -50ppm/°C , TC odniesiony do 25°C, ∆R badana przy -15°C oraz 105°C
Wytrzymałość dielektryczna
1000VDC
Rezystancja izolacji
10GΩ min
Przeciążenie
5 x moc znamionowa przy napięciu nie przekraczającym 1.5 max napięcia ciągłego przez 5s, ∆R=0.5% max lub 0.5Ω max
Maksymalna temperatura pracy
275°C

Schemat budowy
REZYSTORY WYSOKONAPIĘCIOWE SERIA SSP/OSP – Z WYSOKĄ MAKSYMALNĄ TEMPERATURĄ PRACY, TC 50PPM/°C schemat budowy

Tabela. Dane techniczne


TypP

[W]		Un

[V]		rezystancjawymiary
Rmin
[Ω]		Rmax
[Ω]		A±0,5

[mm]		B±0,5

[mm]		C±0,5

[mm]

OSP 10

 2 1000 0,1 10M 10,9 4,2 0,6

OSP 13

 2,4 1000 0,1 12M 13,7 4,2 0,8

OSP 20

 3 1000 0,1 15M 19,7 4,2 0,6

SSP 20

 4 800 0,1 15M 20,2 8,2 1

SSP 26

 6 2000 0,1 15M 26,9 8,2 1

SSP 32

 8 4500 0,1 20M 33 8,2 1

SSP 32 F*

 10 4500 1 10M 33 8,2 1

SSP 39

 10 4500 0,1 20M 39,5 8,2 1

SSP 52

 12,5 6000 0,1 30M 52,1 8,2 1

SSP 52 F*

 15 6000 1 30M 52,1 8,2 1

SSP 148

 40 6000 1 10k 148 16 -
Uwaga:
F *- wymuszone chłodzenie
Wymiary
REZYSTORY WYSOKONAPIĘCIOWE SERIA SSP/OSP – Z WYSOKĄ MAKSYMALNĄ TEMPERATURĄ PRACY, TC 50PPM/°C wymiary
Charakterystyka
REZYSTORY WYSOKONAPIĘCIOWE SERIA SSP/OSP – Z WYSOKĄ MAKSYMALNĄ TEMPERATURĄ PRACY, TC 50PPM/°C charakterystyka
