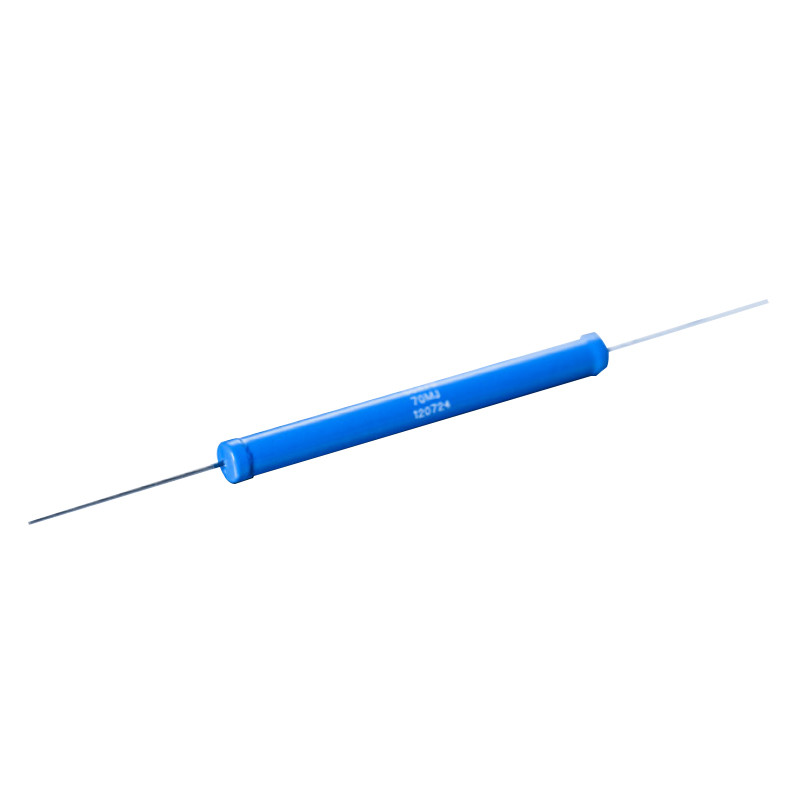

Seria SSX/SOX – precyzyjne wysokonapięciowe rezystory mocy, TC 100PPM/°C

SERIA SSX/SOX – PRECYZYJNE WYSOKONAPIĘCIOWE REZYSTORY MOCY, TC 100PPM/°C


Rezystory serii SSX/SOX spełniają szereg wymagań przy bardzo atrakcyjnych cenach. Rezystory tych serii mogą być pokryte silikonem lub żywicą i charakteryzują się szerokim zakresem dostępnych tolerancji oraz temperaturowych współczynników rezystancji.
Najważniejsze cechy serii SSX/SOX :
• powłoka silikonowa dla temperatur otoczenia do 225°C
• powłoka epoksydowa zapewniająca doskonałą ochronę przed wilgotnością
- dostępna pod oznaczeniem SOX
• tolerancja rezystancji od 0.1% do 10%
• współczynnik temperaturowy 100ppm/°C do 250ppm/°C
• standardowy współczynnik temperaturowy 100ppm/°C
• zakres mocy znamionowych do 19.4W
• 16 typów z napięciem znamionowym od 5kV do 60kV
• stabilność 0.5% na 1000h
• zakres rezystancji od 300Ω do 10GΩ


SERIA SSX/SOX – PRECYZYJNE WYSOKONAPIĘCIOWE REZYSTORY MOCY, TC 100PPM/°C

Dane techniczne:
Tolerancja rezystancji
1%, 2%, 5% lub 10% (0.1%, 0.255, 0.5% dostępne na specjalne zamówienie)
Współczynnik temperaturowy
standardowo 100ppm/°C w odniesieniu do 25°C, ∆R badane przy 0°C i 70°C, inneTC na zamówienie
Pokrycie
powłoka silikonowa lub epoksydowa na długość całego elementu

Schemat budowy
SERIA SSX/SOX – PRECYZYJNE WYSOKONAPIĘCIOWE REZYSTORY MOCY, TC 100PPM/°C schemat blokowy

Tabela. Dane techniczne

TypP
70°C
[W]
UN

[kV]
Us
„s”
[kV]
RezystancjaWymiary
Rmin
[Ω]
Rmax
[Ω]
A±0,5
[mm]
B±0,5
[mm]
C±0,5
[mm]

SOX 20

1/6 5 6,2 300 10G 21,3 8,6 1

SOX 26

2,1 7,5 9,4 450 10G 27,5 8,6 1

SOX 39

3,2 11 13,8 500 10G 40,2 8,6 1

SOX 52

4,3 16 20 400 10G 52,5 8,6 1

SOX 78

6,5 24 30 600 10G 78,7 8,6 1

SOX 103

8,5 32 40 800 10G 104,1 8,6 1

SOX 124

10,5 40 50 1M 10G 124,2 8,6 1

SOX 154

13,9 48 60 1M 10G 154,5 8,6 1

SSX 20

2,3 5 6,2 600 10G 20,2 8,2 1

SSX 26

3,9 7,5 9,4 600 10G 27,2 8,2 1

SSX 39

4,6 11 13,8 500 10G 39,5 8,2 1

SSX 52

7,8 16 20 400 10G 52 8,2 1

SSX 78

11,7 24 30 600 10G 77,6 8,2 1

SSX 103

12,5 32 40 800 10G 103,2 8,2 1

SSX 124

15,5 40 50 1M 10G 123,7 8,2 1

SSX 154

19,4 48 60 1M 10G 153,7 8,2 1
Uwaga:
„s” – Rezystor w wykonaniu specjalnym o podwyższonym napięciu pracy US
Wymiary
SERIA SSX/SOX – PRECYZYJNE WYSOKONAPIĘCIOWE REZYSTORY MOCY, TC 100PPM/°C wymiary
Charakterystyka
SERIA SSX/SOX – PRECYZYJNE WYSOKONAPIĘCIOWE REZYSTORY MOCY, TC 100PPM/°C charakterystyka
