SILICABLE MCBE-ECS i MCBAL-ECS -60°C do + 180°C
  • SILICABLE MCBE-ECS i MCBAL-ECS -60°C do + 180°C

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: OMERIN

SILICABLE MCBE-ECS i MCBAL-ECS -60°C do + 180°C

SILICABLE MCBE-ECS i MCBAL-ECS -60°C do + 180°C

Dane techniczne:
  • temperatura pracy ciągłej: -60° do +180°C
  • doskonała wytrzymałość na szoki termiczne i UV
  • napięcie znamionowe: 600 / 1000V
  • napięcie probiercze izolacji: 3000V

Produkt:

  • standardowe kolory przewodów: zobacz w tabeli poniżej
  • standardowy kolor oplotu zewnętrznego: ceglasty czerwony

Pakowanie:

  • rolki, szpule, bębny.

Homologacje - Normy:

  • kabel bezhalogenowy spełniający wymagania normy IEC 60754-1 / EN 60754-1
  • niska korozyjność emitowanych gazów IEC 60754-2 / EN 60754-2
  • ognioodporność NF C 32-070 test C1
  • odporność na pionowe rozprzestrzeniania się płomienia dla kabla izolowanego: IEC 60332-1-2 / EN 50265-2-1 / NF C 32-070 test C2
  • test przewodów w warunkach pożaru IEC 60331-21

Zastosowania:

  • wszystkie instalacje elektryczne w gorących środowiskach do 180°C,
  • instalacje elektryczne w przemyśle metalowym i w hutach szkła,
  • instalacje elektryczne w piecach, piekarnikach, maszyny do obróbki termoplastycznej oraz maszyny do produkcji gumy, sprzęt do spawania,
  • oświetlenie.

Opcje:

  • rdzeń z gołej miedzi ref. MCBE-CS i ref. MCBAL-CS
  • wewnętrzna osłona ochronna z gumy silikonowej pomiędzy przewody a oplot metalowy ref. MCBEC-ECS i ref. MCBALC-ECS
  • zewnętrzny oplot wzmacniający ze stali galwanicznej lub stali nierdzewnej:

ref. BGMCBE-ECS i ref. BGMCBAL-ECS lub ref. BIMCBE-ECS i ref. BIMCBAL-ECS

  • oplot zewnętrzny z włókna szklanego pokrytego silikonem ref. VMCBE-ECS and VMCBAL-ECS.
  • inne przekroje – skonsultuj z nami
  • inne kolory – skonsultuj z nami
  • inne opcje – skontaktuj się z nami

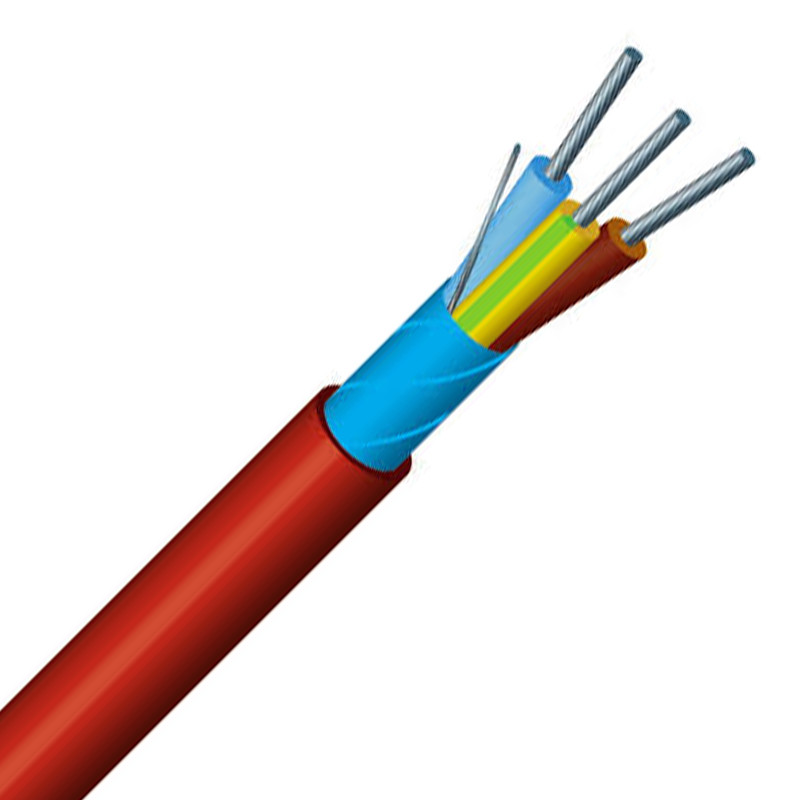

SILICABLE MCBE-ECS i MCBAL-ECS -60°C do + 180°C

1- elastyczny ocynowany rdzeń – klasa 5 IEC 60228
2- izolacja silikonowa
3- opcjonalna poliestrowa taśma oddzielająca
4- ekran aluminium/PET
5- koszulka ekranująca z miedzi ocynowanej
6- zewnętrzna izolacja silikonowa

Kodowanie kolorami
Standardowe kolory żył
Liczba żył Z przewodem uziemiającym Bez przewodu uziemiającego
2 - niebieski – brązowy
3 żółto - zielony – niebieski – brązowy brązowy – czarny – szary
4 żółto - zielony – brązowy – czarny – szary niebieski – brązowy – czarny – szary
5 żółto - zielony – niebieski – brązowy – czarny – szary niebieski – brązowy – czarny – szary – czarny
≥6 żółto - zielony szary numerowany szary numerowany


Elastyczny rdzeń – klasa 5 według IEC 60228IZOLOWANE ŻYŁYPRZEWÓD W IZOLACJI
Nominalny przekrój
rdzenia
[mm2]
Budowa
ilość
drucików x
Ø
Max rezystancja
liniowa w
temp.20°C
[Ω/km]
Nominalna
grubość
izolacji
[mm]
Nominalna
średnica żyły
[mm]
Nominalna średnica całego przewody [mm]Przybliżona masa
przewodu
[kg/km]
2 x 0,5 16 x 0,2 40.1 0.6 2.1 6.2 55.0
3 x 0,5 16 x 0,2 40.1 0.6 2.1 6.8 71.8
4 x 0,5 16 x 0,2 40.1 0.6 2.1 7.6 88.7
5 x 0,5 16 x 0,2 40.1 0.6 2.1 8.3 104
6 x 0,5 16 x 0,2 40.1 0.6 2.1 8.9 115
7 x 0,5 16 x 0,2 40.1 0.6 2.1 8.9 124
10 x 0,5 16 x 0,2 40.1 0.6 2.1 11.0 168
12 x 0.5 16 x 0,2 40.1 0.6 2.1 11.6 194
14 x 0.5 16 x 0,2 40.1 0.6 2.1 12.1 216
16 x 0.5 16 x 0,2 40.1 0.6 2.1 12.8 247
19 x 0.5 16 x 0,2 40.1 0.6 2.1 13.4 279
2 x 0,75 24 x 0,2 26.7 0.6 2.4 6.7 69.3
3 x 0,75 24 x 0,2 26.7 0.6 2.4 7.3 85.6
4 x 0,75 24 x 0,2 26.7 0.6 2.4 8.1 105
5 x 0,75 24 x 0,2 26.7 0.6 2.4 9.0 126
6 x 0,75 24 x 0,2 26.7 0.6 2.4 9.7 141
7 x 0,75 24 x 0,2 26.7 0.6 2.4 9.8 155
10 x 0,75 24 x 0,2 26.7 0.6 2.4 12.5 226
12 x 0,75 24 x 0,2 26.7 0.6 2.4 13.1 260
14 x 0,75 24 x 0,2 26.7 0.6 2.4 13.7 290
16 x 0,75 24 x 0,2 26.7 0.6 2.4 14.4 321
19 x 0,75 24 x 0.2 26.7 0.6 2.4 15.1 365
2 x 1 32 x 0,2 20.0 0.6 2.5 6.7 82.6
3 x 1 32 x 0,2 20.0 0.6 2.5 7.2 99.7
4 x 1 32 x 0,2 20.0 0.6 2.5 7.9 120
5 x 1 32 x 0,2 20.0 0.6 2.5 8.9 146
6 x 1 32 x 0,2 20.0 0.6 2.5 9.7 165
7 x 1 32 x 0,2 20.0 0.6 2.5 9.9 184
10 x 1 32 x 0,2 20.0 0.6 2.5 12.8 256
12 x 1 32 x 0,2 20.0 0.6 2.5 13.4 305
14 x 1 32 x 0,2 20.0 0.6 2.5 13.9 347
16 x 1 32 x 0,2 20.0 0.6 2.5 14.5 397
19 x 1 32 x 0,2 20.0 0.6 2.5 15.3 444
2 x 1,5 30 x 0,25 13.7 0.6 2.8 7.4 104
3 x 1,5 30 x 0,25 13.7 0.6 2.8 7.8 123
4 x 1,5 30 x 0,25 13.7 0.6 2.8 8.5 149
5 x 1,5 30 x 0,25 13.7 0.6 2.8 9.4 177
6 x 1,5 30 x 0,25 13.7 0.6 2.8 10.2 198
7 x 1,5 30 x 0,25 13.7 0.6 2.8 10.2 218
10 x 1,5 30 x 0,25 13.7 0.6 2.8 13.2 307
12 x 1,5 30 x 0,25 13.7 0.6 2.8 15.0 375
14 x 1,5 30 x 0,25 13.7 0.6 2.8 15.6 425
16 x 1,5 30 x 0,25 13.7 0.6 2.8 16.2 488
19 x 1,5 30 x 0,25 13.7 0.6 2.8 17.0 574
2 x 2,5 50 x 0,25 8.21 0.7 3.4 9.0 152
3 x 2,5 50 x 0,25 8.21 0.7 3.4 9.5 182
4 x 2,5 50 x 0,25 8.21 0.7 3.4 10.4 220
5 x 2,5 50 x 0,25 8.21 0.7 3.4 11.4 265
6 x 2,5 50 x 0,25 8.21 0.7 3.4 12.4 305
7 x 2,5 50 x 0,25 8.21 0.7 3.4 12.4 336
10 x 2,5 50 x 0,25 8.21 0.7 3.4 16.6 494
12 x 2,5 50 x 0,25 8.21 0.7 3.4 17.4 569
14 x 2,5 50 x 0,25 8.21 0.7 3.4 18.2 652
16 x 2,5 50 x 0,25 8.21 0.7 3.4 19.2 735
19 x 2,5 50 x 0,25 8.21 0.7 3.4 20.4 861
2 x 4 56 x 0,3 5.09 0.8 4.2 10.4 201
3 x 4 56 x 0,3 5.09 0.8 4.2 11.4 257
4 x 4 56 x 0,3 5.09 0.8 4.2 12.5 324
5 x 4 56 x 0,3 5.09 0.8 4.2 13.9 384
6 x 4 56 x 0,3 5.09 0.8 4.2 15.6 451
7 x 4 56 x 0,3 5.09 0.8 4.2 15.6 499
10 x 4 56 x 0,3 5.09 0.8 4.2 20.0 730
12 x 4 56 x 0,3 5.09 0.8 4.2 21.0 855
14 x 4 56 x 0,3 5.09 0.8 4.2 22.4 977
16 x 4 56 x 0,3 5.09 0.8 4.2 23.4 1103
19 x 4 56 x 0,3 5.09 0.8 4.2 24.6 1320
2 x 6 84 x 0,3 3.39 0.8 4.8 12.4 283
3 x 6 84 x 0,3 3.39 0.8 4.8 12.8 381
4 x 6 84 x 0,3 3.39 0.8 4.8 14.0 461
5 x 6 84 x 0,3 3.39 0.8 4.8 17.4 579
6 x 6 84 x 0,3 3.39 0.8 4.8 18.8 677
7 x 6 84 x 0,3 3.39 0.8 4.8 18.8 746
2 x 10 80 x 0,4 1.95 1.0 6.4 15.4 428
3 x 10 80 x 0,4 1.95 1.0 6.4 18.0 599
4 x 10 80 x 0,4 1.95 1.0 6.4 20.0 774
5 x 10 80 x 0,4 1.95 1.0 6.4 22.0 911
6 x 10 80 x 0,4 1.95 1.0 6.4 22.8 1031
7 x 10 80 x 0,4 1.95 1.0 6.4 22.8 1144
2 x 16 126 x 0,4 1.24 1.2 7.8 19.0 676
3 x 16 126 x 0,4 1.24 1.2 7.8 21.0 866
4 x 16 126 x 0,4 1.24 1.2 7.8 23.2 1069
5 x 16 126 x 0,4 1.24 1.2 7.8 25.6 1319
6 x 16 126 x 0,4 1.24 1.2 7.8 27.8 1511
7 x 16 126 x 0,4 1.24 1.2 7.8 27.8 1682
2 x 25 196 x 0,4 0.795 1.4 9.6 24.0 996
3 x 25 196 x 0,4 0.795 1.4 9.6 25.6 1284
4 x 25 196 x 0,4 0.795 1.4 9.6 29.3 1620
