SILICABLE MV-VS -60°C do +280°C
  • SILICABLE MV-VS -60°C do +280°C

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: OMERIN

SILICABLE MV-VS -60°C do +280°C

SILICABLE MV-VS -60°C do +280°C kabel bezhalogenowy

Dane techniczne:

  • temperatura pracy ciągłej: -60°C do +280°C
  • doskonała wytrzymałość na szoki termiczne
  • doskonała odporność na starzenie
  • napięcie znamionowe: 300/500V
  • napięcie probiercze izolacji: 2000V

Produkt:

  • standardowe kolory przewodów: zobacz w tabeli poniżej
  • standardowy kolor oplotu zewnętrznego: szary
  • niektóre żyły mogą zawierać oddzielającą taśmę z włókna szklanego lub inną

Pakowanie:

  • krążki, szpule lub bębny

Homologacje - Normy:

  • kabel bezhalogenowy spełniający wymagania normy IEC 60754-1 / EN 50267-2-1
  • ognioodporność NF C 32-070 test C1
  • odporność na pionowe rozprzestrzeniania się płomienia dla kabla izolowanego: IEC 60332-1-2 / EN 50265-2-1 / NF C 32-070 test C2
  • certyfikat zatwierdzający VERITAS nr BV.153552 oraz nr. BV.256096 - 2 godziny przy 400°C

Zastosowania:

  • do wszystkich okablowań w środowisku gorącym do +280°C
  • okablowanie w przemyśle metalurgicznym, hutach szkła, itp
  • okablowanie pieców, suszarek, maszyn dla przemysłu termoplastycznego, spawarek, itp.- źródła światła, projektory, itp.

Opcje:

  • rdzeń z miedzi niklowanej ref. MV-CNVS
  • zewnętrzny oplot wzmacniający ze stali galwanicznej lub stali nierdzewnej:
  • ref. BGMV-VS lub ref. BIMV-VS
  • wzmocniony oplot zewnętrzny ref. MA-VS
  • ekran elektryczny - oplot z miedzi pobielanej: ref. MVBE-VS
  • lub taśma aluminiowa + nitka ciągłości: ref. MVBAL-VS
  • inna liczba żył – skonsultuj z nami
  • inne przekroje – skonsultuj z nami
  • inne opcje – skontaktuj się z nami

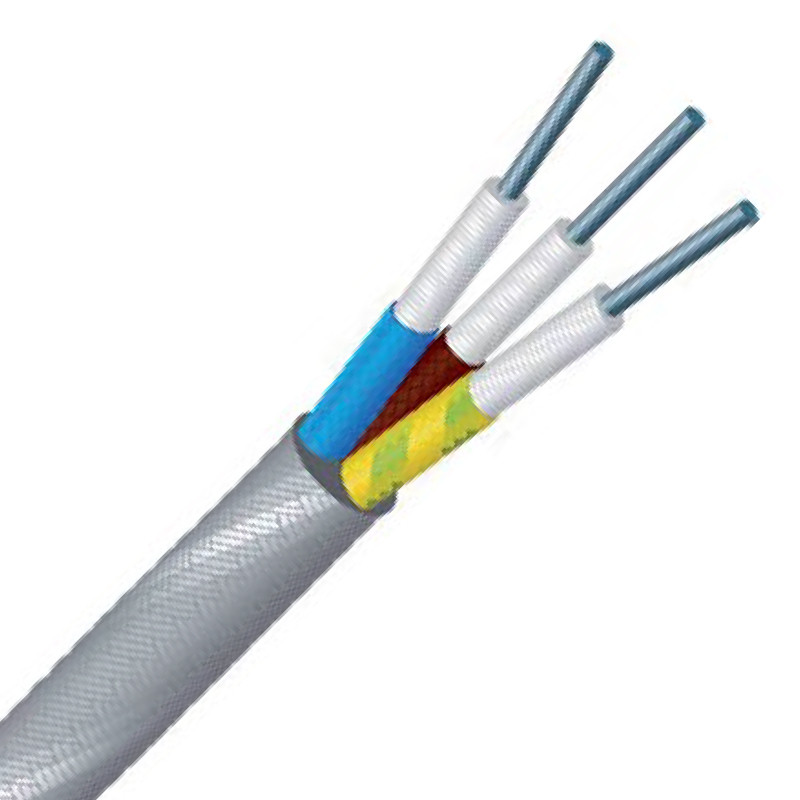

SILICABLE MV-VS -60°C do +280°C kabel bezhalogenowy

1- giętki rdzeń, miedź goła - klasa 5 - IEC 60228
2- powłoki z włókna szklanego impregnowanego silikonem
3- oplot z włókna szklanego pokrytego silikonem
4- dodatkowe wypełnienie
5- oplot z włókna szklanego pokrytego silikonem

Kodowanie kolorami


Ilość żył

Z żyłą uziemiającą

Bez żyły uziemiającej

2 - niebieski - brązowy
3 zielony - żółty - brązowy - niebieski brązowy - czarny - szary (lub niebieski)
4 zielony - żółty - brązowy - czarny - szary (lub niebieski) niebieski - brązowy - czarny - szary
5 żółto - zielony – niebieski – brązowy – czarny – szary (lub czerwony) niebieski – brązowy – czarny – szary – czarny
6 żółto - zielony – czarny lub biały nie-numerowany czarny lub szary numerowany

Elastyczny rdzeń – klasa 5 według IEC 60228IZOLOWANE ŻYŁYPRZEWÓD W IZOLACJI
Nominalny przekrój
rdzenia
[mm2]
Budowa
ilość
drucików x
Ø
Max rezystancja
liniowa w
temp.20°C
[Ω/km]
Nominalna
grubość
izolacji
[mm]
Nominalna
średnica żyły
[mm]
Nominalna średnica całego przewody [mm]Przybliżona masa
przewodu
[kg/km]
2 x 0,5 16 x 0,2 39.0 0.6 2.1 4.9 23.8
3 x 0,5 16 x 0,2 39.0 0.6 2.1 5.1 34.6
4 x 0,5 16 x 0,2 39.0 0.6 2.1 5.7 45.9
5 x 0,5 16 x 0,2 39.0 0.6 2.1 6.3 57.4
7 x 0,5 16 x 0,2 39.0 0.6 2.1 6.9 80.4
2 x 0,75 24 x 0,2 26.0 0.6 2.4 5.5 29.5
3 x 0,75 24 x 0,2 26.0 0.6 2.4 5.8 43.4
4 x 0,75 24 x 0,2 26.0 0.6 2.4 6.4 56.5
5 x 0,75 24 x 0,2 26.0 0.6 2.4 7.1 72.5
7 x 0,75 24 x 0,2 26.0 0.6 2.4 7.8 101
2 x 1 32 x 0,2 19.5 0.6 2.5 5.6 41.5
3 x 1 32 x 0,2 19.5 0.6 2.5 6.0 51.3
4 x 1 32 x 0,2 19.5 0.6 2.5 6.6 67.0
5 x 1 32 x 0,2 19.5 0.6 2.5 7.3 85.7
7 x 1 32 x 0,2 19.5 0.6 2.5 8.1 114
12 x 1 32 x 0,2 19.5 0.6 2.5 11.0 194
19 x 1 32 x 0,2 19.5 0.6 2.5 13.1 296
24 x 1 32 x 0,2 19.5 0.6 2.5 15.6 374
27 x 1 32 x 0,2 19.5 0.6 2.5 16.0 420
37 x 1 32 x 0,2 19.5 0.6 2.5 18.2 575
2 x 1,5 30 x 0,25 13.3 0.6 2.8 6.4 51.8
3 x 1,5 30 x 0,25 13.3 0.6 2.8 6.6 70.6
4 x 1,5 30 x 0,25 13.3 0.6 2.8 7.4 87.3
5 x 1,5 30 x 0,25 13.3 0.6 2.8 8.2 114
7 x 1,5 30 x 0,25 13.3 0.6 2.8 9.0 149
12 x 1,5 30 x 0,25 13.3 0.6 2.8 12.2 255
19 x 1,5 30 x 0,25 13.3 0.6 2.8 14.6 404
24 x 1,5 30 x 0,25 13.3 0.6 2.8 17.4 510
27 x 1,5 30 x 0,25 13.3 0.6 2.8 17.8 574
37 x 1,5 30 x 0,25 13.3 0.6 2.8 20.3 787
2 x 2,5 50 x 0,25 7.98 0.6 3.2 7.0 67
3 x 2,5 50 x 0,25 7.98 0.6 3.2 7.5 98.8
4 x 2,5 50 x 0,25 7.98 0.6 3.2 8.3 131
5 x 2,5 50 x 0,25 7.98 0.6 3.2 9.3 168
7 x 2,5 50 x 0,25 7.98 0.6 3.2 10.4 223
12 x 2,5 50 x 0,25 7.98 0.6 3.2 20.4 380
2 x 4 56 x 0,3 4.95 0.8 4.0 8.6 113
3 x 4 56 x 0,3 4.95 0.8 4.0 9.2 158
4 x 4 56 x 0,3 4.95 0.8 4.0 10.3 207
5 x 4 56 x 0,3 4.95 0.8 4.0 11.4 268
7 x 4 56 x 0,3 4.95 0.8 4.0 12.6 356
2 x 6 84 x 0,3 3.30 0.8 4.6 9.8 160
3 x 6 84 x 0,3 3.30 0.8 4.6 10.5 223
4 x 6 84 x 0,3 3.30 0.8 4.6 12 298
5 x 6 84 x 0,3 3.30 0.8 4.6 13.1 298
2 x 10 80 x 0,4 1.91 1.2 6.6 13.8 270
3 x 10 80 x 0,4 1.91 1.2 6.6 14.8 375
4 x 10 80 x 0,4 1.91 1.2 6.6 16.5 496
2 x 16 126 x 0,4 1.21 1.2 7.9 16.4 448
3 x 16 126 x 0,4 1.21 1.2 7.9 17.6 625
4 x 16 126 x 0,4 1.21 1.2 7.9 19.8 825
2 x 25 196 x 0,4 0.780 1.5 10.0 20.7 708
3 x 25 196 x 0,4 0.780 1.5 10.0 22.2 1068
4 x 25 196 x 0,4 0.780 1.5 10.0 24.8 1312
2 x 35 276 x 0.40 0.554 1.8 12.0 25.2 977
3 x 35 276 x 0.40 0.554 1.8 12.0 26.8 1363
4 x 35 276 x 0.40 0.554 1.8 12.0 29.8 1799
