SILICOUL 1,1kV -60°C do +180°C (klasa H)
  • SILICOUL 1,1kV -60°C do +180°C (klasa H)

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: OMERIN

SILICOUL 1,1kV -60°C do +180°C (klasa H)

SILICOUL 1,1kV -60°C do +180°C (klasa H)

Dane techniczne:
• temperatury pracy ciągłej -60°C do +180°C
• dobra wytrzymałość na udary termiczne i na UV
• doskonała wytrzymałość mechaniczna
• napięcie znamionowe: 1,1 kV
• napięcie probiercze izolacji: 3,5 kV

Produkt:
• standardowy kolor izolacji: biały
• standardowy kolor plecionki wzmacniającej: żółty
• standardowe oznaczenia:
OMERIN – SILICOUL 1.1 KV –{przekrój}
brak oznaczeń na przekrojach od 1,5 mm2 do 6 mm2

Pakowanie:
• rolki, szpule, bębny

Homologacje - Normy:
• Klasyfikacja dymu: F1 zgodnie z NF 16-101.
• Certyfikat Buerau Veritas zgodny z testami opisanymi w poniższych standardach:
IEC 60092-350/353/360, IEC 60228,
IEC 60331-11/21, IEC 60332-1-1/2,
IEC 60332-3-22 i IEC 60754-2.
• Certyfikat Lloyd zgodny z testami opisanymi w poniższych standardach:
IEC 60228, IEC 60092-350/353/360,
IEC 60754-2, IEC 60332-1-1/2,
IEC 60332-3-22 kategoria A i IEC 60331-11/21

Zastosowania:
• instalacje w maszynach wirujących: silniki, alternatory, generatory,
• instalacje w maszynach statycznych: transformatory, induktory, inwertery,
• budowa statków , kolejnictwo,
• układy zasilania.

Opcje:
• bardzo elastyczny rdzeń ocynowany – klasa 6 IEC 60228 – skonsultuj z nami
• elastyczny lub bardzo elastyczny, pokryty srebrem lub niklowany rdzeń miedziany – klasa 5 lub 6 IEC 60228 - skonsultuj z nami
• bez wzmacniającej plecionki ref. SILICOUL® ST 1.1 KV – skonsultuj z nami
• lakierowany oplot wzmacniający z włókna syntetycznego ref. SILICOUL® RI 1.1 KV – skonsultuj z nami
• oplot z wysokotemperaturowego włókna – skonsultuj z nami
• zewnętrzny oplot wzmacniający ze stali galwanicznej lub stali nierdzewnej:
ref. SILICOUL® BG 1.1 KV lub SILICOUL® BI 1.1 KV – skonsultuj z nami
• przewód wielożyłowy złożony z kilku pojedynczych przewodów SILICOUL® 1.1 KV – skonsultuj z nami
• inne przekroje – skonsultuj z nami
• inne kolory – skonsultuj z nami
• inne oznaczenia – skonsultuj z nami
• inne opcje – skonsultuj z nami

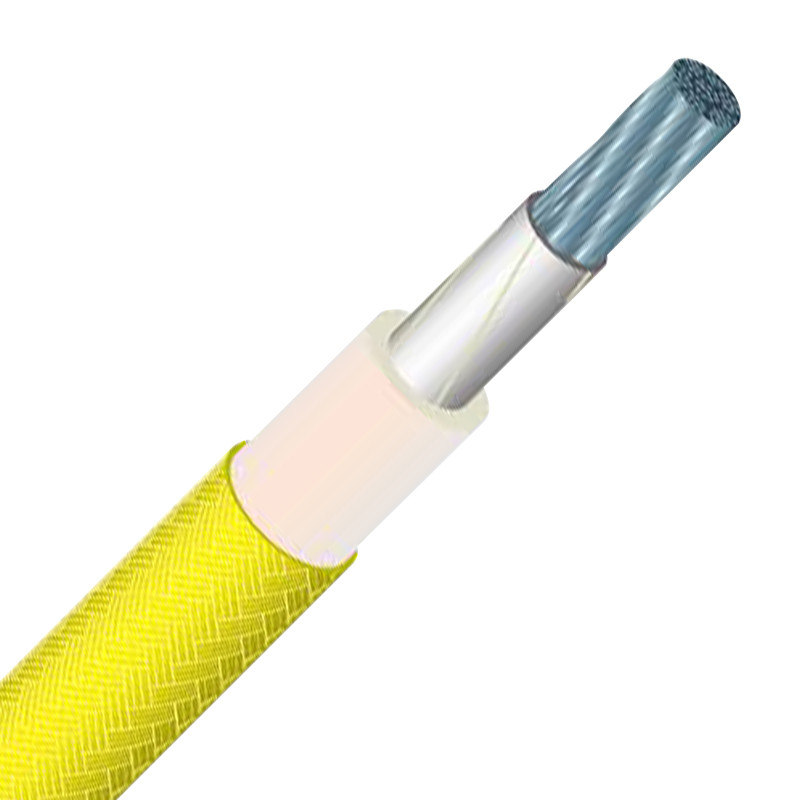

1- elastyczna żyła miedziana pobielana– klasa 5 według normy IEC 60228
2- taśma oddzielająca
3- izolacja silikonowa
4- wzmocniona syntetyczna koszulka okrywająca


Nominalny przekrój rdzenia
[mm 2]
Budowa żyły ilość drucików  x  ØMa x  rezystancja liniowa w temp.20°C
(rdzeń miedziany)
[Ω/km]
Nominalna
średnica zewnętrzna
[mm]
Przybliżona
waga
[kg/km]
1.5 30 x 0.25 13.7 3.8 23.5
2.5 50 x 0.25 8.21 4.3 34.0
4 56 x 0.30 5.09 4.9 48.9
6 84 x 0.30 3.39 6.0 71.7
10 80 x 0.40 1.95 7.2 117
16 126 x 0.40 1.24 8.6 174
25 196 x 0.40 0.795 10.4 268
35 276 x 0.40 0.565 1 1.9 360
50 396 x 0.40 0.393 14.1 512
70 360 x 0.50 0.277 15.9 686
95 485 x 0.50 0.210 18.2 914
120 608 x 0.50 0.164 20.7 1174
150 756 x 0.50 0.132 23.2 1457
185 944 x 0.50 0.108 25.2 1819
240 1221 x 0.50 0.0817 29.2 2448
300 1525 x 0.50 0.0654 31.6 2992
400 2037 x 0.50 0.0495 34.6 3837
