Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: OMERIN

SILICOUL 13,8kV -60°C do + 180°C (klasa H)

SILICOUL 13,8kV -60°C do + 180°C (klasa H)

Dane techniczne:
• temperatury pracy ciągłej -60°C do +180°C
• dobra wytrzymałość na udary termiczne i na UV
• doskonała wytrzymałość mechaniczna
• napięcie znamionowe: 13,8 kV
• napięcie probiercze izolacji: 30 kV

Produkt:
• standardowy kolor izolacji: biały
• standardowy kolor plecionki wzmacniającej: czarny

Pakowanie:
• rolki, szpule, bębny

Homologacje - Normy:
• Certyfikat Lloyd zgodny z testami opisanymi w poniższych standardach:
IEC 60228, IEC 60092-350/354/360,
IEC 60754-2, IEC 60332-1-1/2,
IEC 60332-3-22 kategoria A i IEC 60331-11/21

Zastosowania:
• instalacje w maszynach wirujących: silniki, alternatory, generatory,
• instalacje w maszynach statycznych: transformatory, induktory, inwertery,
• budowa statków, kolejnictwo,
• układy zasilania.

Opcje:
• bardzo elastyczny rdzeń ocynowany – klasa 6 IEC 60228 – skonsultuj z nami
• elastyczny lub bardzo elastyczny, pokryty srebrem lub niklowany rdzeń miedziany – klasa 5 lub 6 IEC 60228 - skonsultuj z nami
• bez wzmacniającej plecionki ref. SILICOUL® ST 13.8 KV – skonsultuj z nami
• lakierowany oplot wzmacniający z włókna syntetycznego ref. SILICOUL® RI 13.8 KV – skonsultuj z nami
• oplot z wysokotemperaturowego włókna – skonsultuj z nami
• zewnętrzny oplot wzmacniający ze stali galwanicznej lub stali nierdzewnej: ref. SILICOUL® BG 13.8 KV lub SILICOUL® BI 13.8 KV – skonsultuj z nami
• przewód wielożyłowy złożony z kilku pojedynczych przewodów SILICOUL® 13.8 KV – skonsultuj z nami
• inne przekroje – skonsultuj z nami
• inne kolory – skonsultuj z nami
• inne oznaczenia – skonsultuj z nami
• inne opcje – skonsultuj z nami

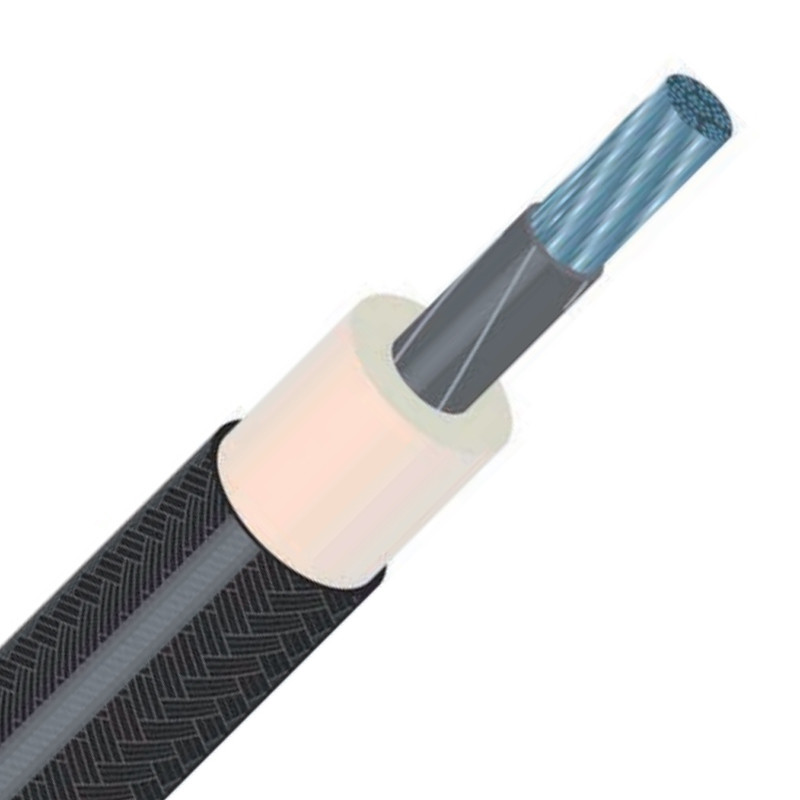

1- elastyczna żyła miedziana pobielana – klasa 5 według normy IEC 60228
2- taśma oddzielająca
3- izolacja silikonowa
4- wzmocniona syntetyczna koszulka okrywająca


Nominalny przekrój rdzenia
[mm2]
Budowa żyłyilość drucików x ØMax rezystancja liniowa w temp.20°C(rdzeń miedziany)
[Ω/km]
Nominalna średnica zewnętrzna
[mm]
Przybliżona waga
[kg/km]
2.5 50 x 0.25 8.21 10.2 107
4 56 x 0.30 5.09 1 1.0 132
6 84 x 0.30 3.39 1 1.8 162
10 80 x 0.40 1.95 13.1 224
16 126 x 0.40 1.24 14.2 287
25 196 x 0.40 0.795 15.7 390
35 276 x 0.40 0.565 17.2 496
50 396 x 0.40 0.393 18.9 649
70 360 x 0.50 0.277 20.3 847
95 485 x 0.50 0.210 23.2 1079
120 608 x 0.50 0.164 25.2 1349
150 756 x 0.50 0.132 27.9 1672
185 944 x 0.50 0.108 29.3 2017
240 1221 x 0.50 0.0817 33.1 2650
300 1525 x 0.50 0.0654 35.5 3209
400 2037 x 0.50 0.0495 39.6 4152
