SILICOUL 3,7kV -60°C do +180°C (klasa H)
  • SILICOUL 3,7kV -60°C do +180°C (klasa H)

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: OMERIN

SILICOUL 3,7kV -60°C do +180°C (klasa H)

SILICOUL 3,7kV -60°C do +180°C (klasa H)

Dane techniczne:
• temperatury pracy ciągłej -60°C do +180°C
• dobra wytrzymałość na udary termiczne i na UV
• doskonała wytrzymałość mechaniczna
• napięcie znamionowe: 3,7 kV
• napięcie probiercze izolacji: 10 kV

Produkt:
• standardowy kolor izolacji: biały
• standardowy kolor plecionki wzmacniającej: brązowy

Pakowanie:
• rolki, szpule, bębny.

Zastosowania:
• instalacje w maszynach wirujących: silniki, alternatory, generatory,
• instalacje w maszynach statycznych : transformatory, induktory, inwertery,
• budowa statków, kolejnictwo,
• układy zasilania.

Homologacje - Normy:
• Certyfikat Lloyd zgodny z testami opisanymi
w poniższych standardach:
IEC 60228, IEC 60092-350/360,
IEC 60754-2, IEC 60332-1-1/2,
IEC 60332-3-22 kategoria A i IEC 60331-11/21

Opcje:
• bardzo elastyczny rdzeń ocynowany – klasa 6 IEC 60228 – skonsultuj z nami
elastyczny lub bardzo elastyczny, pokryty srebrem lub niklowany rdzeń miedziany – klasa 5 lub 6 IEC 60228 - skonsultuj z nami
• bez wzmacniającej plecionki ref. SILICOUL® ST 3.7 KV – skonsultuj z nami
• lakierowany oplot wzmacniający z włókna syntetycznego ref. SILICOUL® RI 3,7 KV – skonsultuj z nami
• oplot z wysokotemperaturowego włókna – skonsultuj z nami
• zewnętrzny oplot wzmacniający ze stali galwanicznej lub stali nierdzewnej: ref. SILICOUL® BG 3,7 KV lub SILICOUL® BI 3,7 KV – skonsultuj z nami
• przewód wielożyłowy złożony z kilku pojedynczych przewodów SILICOUL® 3,7 KV – skonsultuj z nami
• inne przekroje – skonsultuj z nami
• inne kolory – skonsultuj z nami
• inne oznaczenia – skonsultuj z nami
• inne opcje – skonsultuj z nami

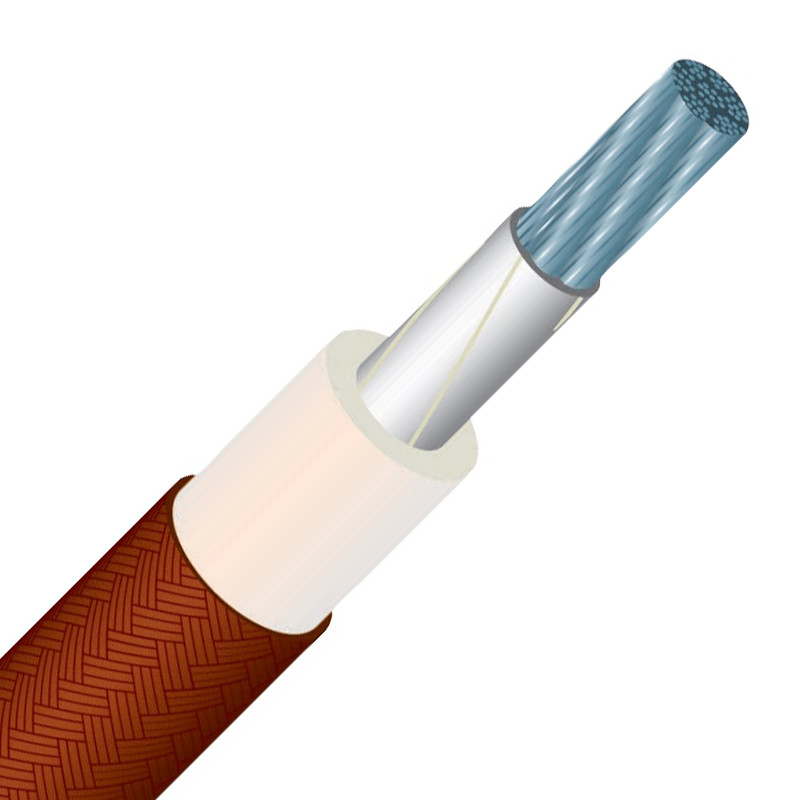

1- elastyczna żyła miedziana pobielanana– klasa 5 według normy IEC 60228
2- taśma oddzielająca
3- izolacja silikonowa
4- wzmocniona syntetyczna koszulka okrywająca


Nominalny przekrój rdzenia
[mm2]		Budowa żyły
ilość drucików x Ø		Max rezystancja liniowa
w temp.20°C(rdzeń miedziany)
[Ω/km]		Nominalna
średnica zewnętrzna
[mm]		Przybliżona waga
[kg/km]
1.5 30 x 0.25 13.7 5.5 38.3
2.5 50 x 0.25 8.21 6.3 51.7
4 56 x 0.30 5.09 6.9 68.7
6 84 x 0.30 3.39 7.8 94.3
10 80 x 0.40 1.95 9.0 143
16 126 x 0.40 1.24 10.2 201
25 196 x 0.40 0.795 1 1.8 296
35 276 x 0.40 0.565 13.2 392.0
50 396 x 0.40 0.393 15.3 545
70 360 x 0.50 0.277 17.0 720
95 485 x 0.50 0.210 20.2 973
120 608 x 0.50 0.164 22.2 1233
150 756 x 0.50 0.132 24.4 1519
185 944 x 0.50 0.108 25.8 1856.0
240 1221 x 0.50 0.0817 29.6 2470
300 1525 x 0.50 0.0654 31.8 3004
400 2037 x 0.50 0.0495 35.7 3909
