SILICOUL 6,6kV -60°C do + 180°C (klasa H)
  • SILICOUL 6,6kV -60°C do + 180°C (klasa H)

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: OMERIN

SILICOUL 6,6kV -60°C do + 180°C (klasa H)

SILICOUL 6,6kV -60°C do + 180°C (klasa H)

Dane techniczne:
• temperatury pracy ciągłej -60°C do +180°C
• dobra wytrzymałość na udary termiczne i na UV
• doskonała wytrzymałość mechaniczna
• napięcie znamionowe: 6,6 kV
• napięcie probiercze izolacji: 15 kV

Produkt:
• standardowy kolor izolacji: biały
• standardowy kolor plecionki wzmacniającej: szary

Pakowanie:
• rolki, szpule, bębny.

Homologacje - Normy:
• Certyfikat Lloyd zgodny z testami opisanymi w poniższych standardach:
IEC 60228, IEC 60092-350/354/360,
IEC 60754-2, IEC 60332-1-1/2,
IEC 60332-3-22 kategoria A i IEC 60331-11/21

Zastosowania:
• instalacje w maszynach wirujących: silniki, alternatory, generatory,
• instalacje w maszynach statycznych: transformatory, induktory, inwertery,
• budowa statków, kolejnictwo,
• układy zasilania.

Opcje:
• bardzo elastyczny rdzeń ocynowany – klasa 6 IEC 60228 – skonsultuj z nami
• elastyczny lub bardzo elastyczny, pokryty srebrem lub niklowany rdzeń miedziany – klasa 5 lub 6 IEC 60228 - skonsultuj z nami
• bez wzmacniającej plecionki ref. SILICOUL® ST 6.6 KV – skonsultuj z nami
• lakierowany oplot wzmacniający z włókna syntetycznego ref. SILICOUL® RI 6.6 KV – skonsultuj z nami
• oplot z wysokotemperaturowego włókna – skonsultuj z nami
• zewnętrzny oplot wzmacniający ze stali galwanicznej lub stali nierdzewnej: ref. SILICOUL® BG 6.6 KV lub SILICOUL® BI 6.6 KV – skonsultuj z nami
• przewód wielożyłowy złożony z kilku pojedynczych przewodów SILICOUL® 6.6 KV – skonsultuj z nami
• inne przekroje – skonsultuj z nami
• inne kolory – skonsultuj z nami
• inne oznaczenia – skonsultuj z nami
• inne opcje – skonsultuj z nami

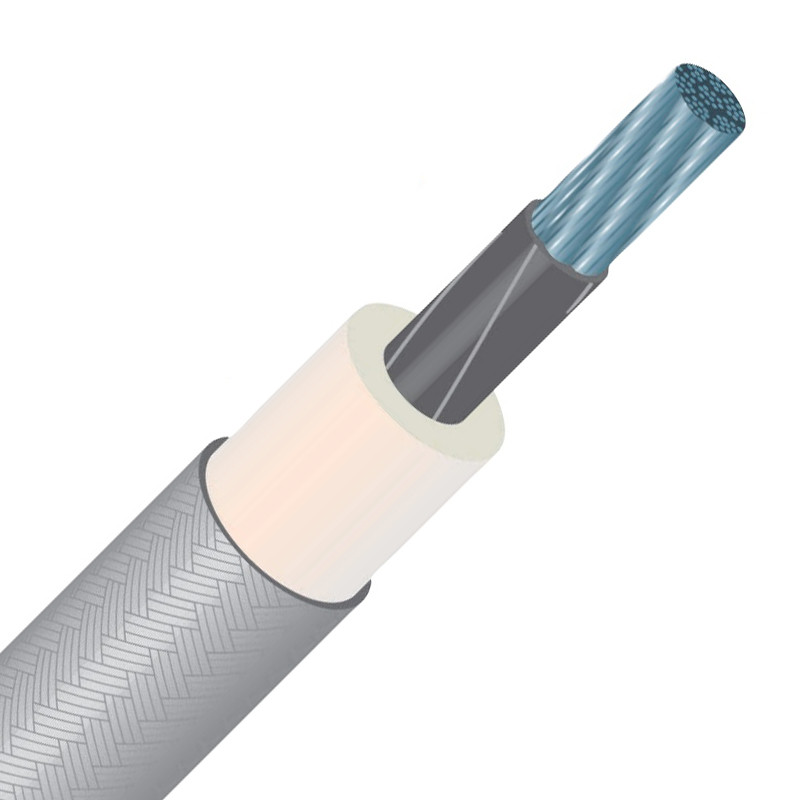

1- elastyczna żyła miedziana pobielana klasa-5 według normy IEC 60228
2- taśma oddzielająca
3- izolacja silikonowa
4- wzmocniona syntetyczna koszulka okrywająca


Nominalny przekrój rdzenia
[mm2]		Budowa żyły
ilość drucików x Ø		Max rezystancja liniowa w temp.20°C
(rdzeń miedziany)
[Ω/km]		Nominalna średnica
zewnętrzna
[mm]		Przybliżona waga
[kg/km]
2.5 50 x 0.25 8.21 7.7 68.1
4 56 x 0.30 5.09 8.3 86.2
6 84 x 0.30 3.39 9.2 114
10 80 x 0.40 1.95 10.4 166
16 126 x 0.40 1.24 1 1.6 227
25 196 x 0.40 0.795 13.1 325
35 276 x 0.40 0.565 14.6 425
50 396 x 0.40 0.393 16.7 583
70 360 x 0.50 0.277 18.3 759
95 485 x 0.50 0.210 20.9 995
120 608 x 0.50 0.164 23.0 1262
150 756 x 0.50 0.132 25.3 1555
185 944 x 0.50 0.108 26.9 1904
240 1221 x 0.50 0.0817 30.7 2522
300 1525 x 0.50 0.0654 32.9 3059
400 2037 x 0.50 0.0495 37.2 3999
