SILIFLAM THS 1000 +400°C do +800°C - kable wysokotemperaturowe
  • SILIFLAM THS 1000 +400°C do +800°C - kable wysokotemperaturowe

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: OMERIN

SILIFLAM THS 1000 +400°C do +800°C - kable wysokotemperaturowe

SILIFLAM THS 1000 +400°C do +800°C - kable wysokotemperaturowe

Dane techniczne:

  • temperatura pracy ciągłej +400°C do +800°C
  • dobra odporność na szoki termiczne i na starzenie
  • napięcie znamionowe: 300/500V do 600/1000V
  • napięcie probiercze izolacji:

seria THS 1000: 1500V
seria THS 1030 i 1050: 2500V

Produkt:

  • izolacja i osłona typu THS 1000 ref. THS 1000 M
  • izolacja i osłona typu THS 1000 ze wzmocnieniem PTFE ref. THS 1030 M
  • izolacja i osłona typu THS 1000 ze wzmocnieniem poliamidowym ref. THS 1050 M
  • ekran elektryczny z miedzi niklowanej ref. THS 1000 M – BCN
  • elastyczny pancerz ze stali nierdzewnej ref. THS 1000 M – BI

Homologacje - Normy:

  • miedź niklowana zgodna z 2% klasą według normy ASTM B355

Zastosowania:

  • okablowanie nisko i wysokoprądowe w środowiskach o wysokim zagrożeniu (ogień, opary metali i topionego szkła, środowiska agresywne, atmosfery wybuchowe),
  • instalacje narażone ciągle na wysokie temperatury.

Opcje:

  • niklowany rdzeń klasy 27% według ASTM B355 – skontaktuj się z nami
  • rdzeń z czystego niklu ref. SILIFLAM THS 1001 – skontaktuj się z nami
  • inne przekroje – skontaktuj się z nami
  • inne opcje – skontaktuj się z nami
przewody wysokotemperaturowe, kable wysokotemperaturowe

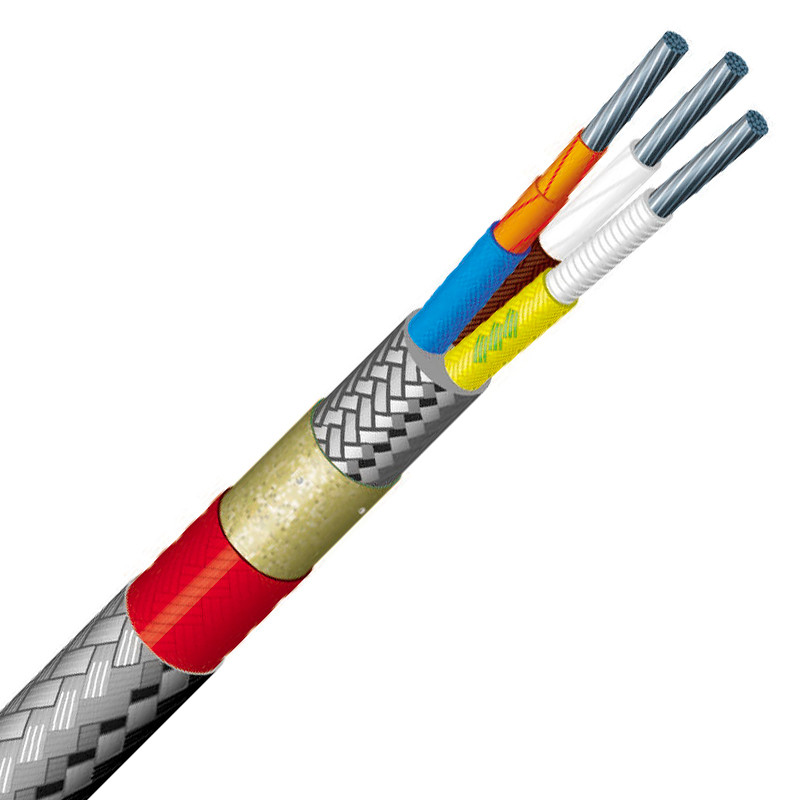

1- niklowana linka miedziana ASTM B355
2- (opcjonalnie) 2 zgrzewane taśmy PTFE (THS 1030) lub poliamidowe (THS 1050)
3- powlekany wysokotemperaturowy oplot włókna szklanego
4- (opcjonalnie) koszulka ekranująca z miedzi niklowanej
5- taśma osłonowa typ THS 1000 z miki w płaszczu z włókna mineralnego
6- (opcjonalnie) zewnętrzna osłona ze stali nierdzewnej AISI 304


PRZEWÓDIZOLOWANE PRZEWODNIKIOSŁONA PRZEWODU
Nominalny przekrój
[mm2]
Budowa –
ilość
drucików
Max rezystancja liniowa w temp.
20°C
[Ω/km]
Nominalna średnica
przewodnika
[mm]
Nominalna średnica zewnętrzna
(wersja THS 1000 M)
[mm]
2 x 0.5 7 x 0.30 40.1 2.5 6.6
3 x 0.5 7 x 0.30 40.1 2.5 6.9
4 x 0.5 7 x 0.30 40.1 2.5 7.6
5 x 0.5 7 x 0.30 40.1 2.5 8.4
7 x 0.5 7 x 0.30 40.1 2.5 9.1
2 x 0.75 11 x 0.30 26.7 2.7 7.0
3 x 0.75 11 x 0.30 26.7 2.7 7.4
4 x 0.75 11 x 0.30 26.7 2.7 8.2
5 x 0.75 11 x 0.30 26.7 2.7 9.1
7 x 0.75 11 x 0.30 26.7 2.7 10.5
2 x 1 14 x 0.30 20.0 3.2 7.8
3 x 1 14 x 0.30 20.0 3.2 8.8
4 x 1 14 x 0.30 20.0 3.2 9.4
5 x 1 14 x 0.30 20.0 3.2 10.3
7 x 1 14 x 0.30 20.0 3.2 11.5
12 x 1 14 x 0.30 20.0 3.2 15.0
2 x 1.5 21 x 0.30 13.7 3.4 8.1
3 x 1.5 21 x 0.30 13.7 3.4 9.0
4 x 1.5 21 x 0.30 13.7 3.4 10.0
5 x 1.5 21 x 0.30 13.7 3.4 10.8
5 x 1.5 21 x 0.30 13.7 3.4 11.8
12 x 1.5 21 x 0.30 13.7 3.4 15.8
2 x 2.5 35 x 0.30 8.21 4.0 9.6
3 x 2.5 35 x 0.30 8.21 4.0 10.2
4 x 2.5 35 x 0.30 8.21 4.0 11.0
5 x 2.5 35 x 0.30 8.21 4.0 12.4
7 x 2.5 35 x 0.30 8.21 4.0 14.0
12 x 2.5 35 x 0.30 8.21 4.0 18.2
2 x 4 56 x 0.30 5.09 4.5 10.7
3 x 4 56 x 0.30 5.09 4.5 11.4
4 x 4 56 x 0.30 5.09 4.5 12.7
5 x 4 56 x 0.30 5.09 4.5 13.7
7 x 4 56 x 0.30 5.09 4.5 15.2
2 x 6 84 x 0.30 3.39 5.0 11.7
3 x 6 84 x 0.30 3.39 5.0 12.5
4 x 6 84 x 0.30 3.39 5.0 14.0
5 x 6 84 x 0.30 3.39 5.0 15.3
3 x 10 80 x 0.40 1.95 8.0 18.9
4 x 10 80 x 0.40 1.95 8.0 21.3
5 x 10 80 x 0.40 1.95 8.0 23.4
3 x 16 126 x 0.40 1.24 9.0 21.1
4 x 16 126 x 0.40 1.24 9.0 23.4
5 x 16 126 x 0.40 1.24 9.0 26.1
3 x 25 196 x 0.40 0.795 10.6 24.5
4 x 25 196 x 0.40 0.795 10.6 27.3
5 x 25 196 x 0.40 0.795 10.6 30.4
3 x 35 276 x 0.40 0.565 13.0 29.7
4 x 35 276 x 0.40 0.565 13.0 33.0
5 x 35 276 x 0.40 0.565 13.0 36.9
3 x 50 396 x 0.40 0.393 14.4 32.6
4 x 50 396 x 0.40 0.393 14.4 36.4
5 x 50 396 x 0.40 0.393 14.4 40.7

OZNACZENIE - przewodów wysokotemperaturowych
SILIFLAM THS 1000 M SILIFLAMTHS1030M SILIFLAMTHS1050M
SILIFLAM THS 1000 M - BI SILIFLAMTHS1030M - BI SILIFLAMTHS1050M - BI
SILIFLAM THS 1000 M - BCN SILIFLAMTHS 1030 M - BCN SILIFLAM THS 1050 M - BCN
SILIFLAM THS 1000 M - BCN - BI SILIFLAMTHS 1030 M - BCN - BI SILIFLAMTHS 1050 M - BCN - BI
SILIFLAM THS 1000 M - BCN - BI
                  |    |    |-- zewnętrzna osłona ze stali nierdzewnej
                  |    |--------ekran pokryty niklowaną miedzią
                  |-------------U: przewód jednożyłowy M: przewód wielożyłowy
