SILIFLAM THS 1500 +900°C do +1400°C - kable wysokotemperaturowe
  • SILIFLAM THS 1500 +900°C do +1400°C - kable wysokotemperaturowe

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: OMERIN

SILIFLAM THS 1500 +900°C do +1400°C - kable wysokotemperaturowe

SILIFLAM THS 1500 +900°C do +1400°C - kable wysokotemperaturowe

Dane techniczne:

  • temperatura pracy ciągłej +900°C do +1400°C
  • dobra odporność na szoki termiczne i na starzenie
  • napięcie znamionowe: 300/500V do 600/1000V
  • napięcie probiercze izolacji:

seria THS 1500: 1500V
 seria THS 1530 i 1550: 2500V

Produkt:

  • izolacja unipolarna typu THS 1500 ref. THS 1500 U
  • izolacja i osłona wieloprzewodowa typu THS 1500 ref. THS 1500 M
  • izolacja /osłona typu THS 1500 ze wzmocnieniem PTFE ref. THS 1530 U/M
  • izolacja /osłona typu THS 1500 ze wzmocnieniem poliamidowym ref. THS 1550 U/M
  • ekran elektryczny z miedzi niklowanej ref. THS 1500 U/M – BCN
  • elastyczny pancerz ze stali nierdzewnej ref. THS 1500 U/M – BI

Pakowanie:

  • rolki, bębny.

Homologacje - Normy:

  • nikiel typ 200 według normy DIN 17753, DIN 17740 i ASTM B160

Zastosowania:

  • okablowanie nisko i wysokoprądowe w środowiskach o wysokim zagrożeniu (ogień, opary metali i topionego szkła, środowiska agresywne, atmosfery wybuchowe),
  • instalacje narażone na wysokie temperatury.

Opcje:

  • niklowany rdzeń klasy 27% – skontaktuj się z nami
  • ogniotrwały metalowy rdzeń – skontaktuj się z nami
  • inne przekroje – skontaktuj się z nami
  • inne opcje – skontaktuj się z nami
SILIFLAM THS 1500 1100°C do +1400°C kable wysokotemperaturowe

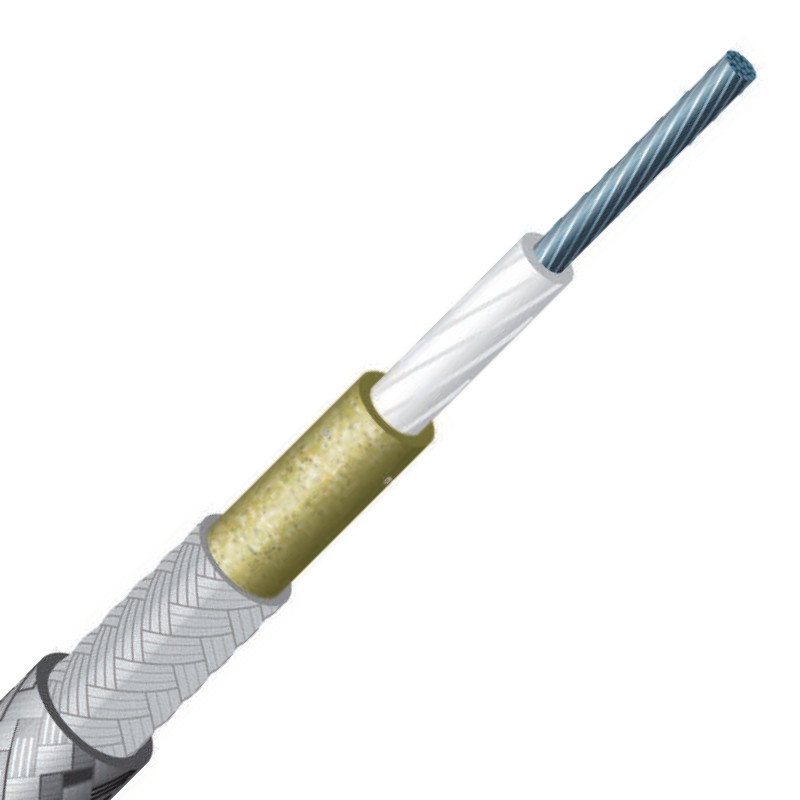

1- niklowana linka miedziana typ 200 ASTM B160
2- (opcjonalnie) 2 zgrzewane taśmy PTFE (THS 1530) lub poliamidowe (THS 1550)
3- izolacja oraz osłona kompozytowa THS 1500 z miki w płaszczu z włókna mineralnego
4- (opcjonalnie) koszulka ekranująca z miedzi niklowanej
5- (opcjonalnie) zewnętrzna osłona ze stali nierdzewnej AISI 304


PRZEWÓDIZOLOWANE PRZEWODNIKIOSŁONA PRZEWODU
Nominalny przekrój
[mm2]
Budowa –
ilość
drucików
Max rezystancja liniowa w temp.
20°C
[Ω/km]
Średnia średnica pojedynczej żyły
(wersja THS 1500 M)
[mm]
Nominalna średnica zewnętrzna
(wersja THS 1500 U/M)
[mm]
1 x 0.5 7 x 0.30 229 - 2.2
1 x 0.75 11 x 0.30 156 - 2.6
1 x 1 14 x 0.30 115 - 3.0
1 x 1.5 21 x 0.30 77.2 - 3.2
1 x 2.5 35 x 0.30 47.2 - 3.8
1 x 4 56 x 0.30 31.5 - 4.5
1 x 6 84 x 0.30 21.0 - 5.0
2 x 0.5 7 x 0.30 229 2.2 6.1
3 x 0.5 7 x 0.30 229 2.2 6.4
4 x 0.5 7 x 0.30 229 2.2 6.9
5 x 0.5 7 x 0.30 229 2.2 7.7
7 x 0.5 7 x 0.30 229 2.2 8.3
2 x 0.75 11 x 0.30 156 2.6 6.8
3 x 0.75 11 x 0.30 156 2.6 7.0
4 x 0.75 11 x 0.30 156 2.6 7.7
5 x 0.75 11 x 0.30 156 2.6 8.4
7 x 0.75 11 x 0.30 156 2.6 9.1
2 x 1 14 x 0.30 115 3.0 7.7
3 x 1 14 x 0.30 115 3.0 8.2
4 x 1 14 x 0.30 115 3.0 8.9
5 x 1 14 x 0.30 115 3.0 9.8
7 x 1 14 x 0.30 115 3.0 10.6
2 x 1.5 21 x 0.30 77.2 3.2 8.0
3 x 1.5 21 x 0.30 77.2 3.2 8.5
4 x 1.5 21 x 0.30 77.2 3.2 9.2
5 x 1.5 21 x 0.30 77.2 3.2 10.2
7 x 1.5 21 x 0.30 77.2 3.2 11.2
2 x 2.5 35 x 0.30 47.2 3.8 9.1
3 x 2.5 35 x 0.30 47.2 3.8 9.6
4 x 2.5 35 x 0.30 47.2 3.8 10.7
2 x 4 56 x 0.30 31.5 4.5 10.6
3 x 4 56 x 0.30 31.5 4.5 11.2
4 x 4 56 x 0.30 31.5 4.5 12.5
2 x 6 84 x 0.30 21.0 5.0 11.6
3 x 6 84 x 0.30 21.0 5.0 12.4
4 x 6 84 x 0.30 21.0 5.0 13.7

OZNACZENIE

SILIFLAM THS 1500 U

SILIFLAMTHS 1530 U

SILI FLAM THS 1550 U

SILIFLAM THS 1500 U - BI

SILIFLAMTHS 1530 U - BI

SI LI FLAM THS 1550 U - BI

SILIFLAM THS 1500 M

SILIFLAMTHS 1530 M

SI LI FLAM THS 1550 M

SI LI FLAM THS 1500 M - BI

SILIFLAMTHS1530M - BI

SI LI FLAM THS 1550 M - BI

SILIFLAM THS 1500 M - BCN

SILIFLAMTHS 1530 M - BCN

SILI FLAM THS 1550 M - BCN

SILIFLAM THS 1500 M - BCN - BI

SILIFLAMTHS 1530 M - BCN - BI

SILI FLAM THS 1550 M - BCN - BI

SILIFLAM THS 1500 M - BCN - BI
                  |    |    |-- zewnętrzna osłona ze stali nierdzewnej
                  |    |--------ekran pokryty niklowaną miedzią
                  |-------------U: przewód jednożyłowy M: przewód wielożyłowy
