SILIFLON PFA i EPFA -90°C do +260°C

Dane techniczne:

• temperatura pracy ciągłej -90° do 260°C
• doskonała wytrzymałość na agresywne środowiska chemiczne
• doskonała wytrzymałość na wilgoć i na promienie UV
• doskonała wytrzymałość mechaniczna
• napięcie znamionowe: 450 /750 V
• napięcie probierze izolacji: 2500 V

Produkt:

• wszystkie kolory łącznie z przezroczystym

Pakowanie:

• krążki, szpule, bębny lub SILIBOX®

Homologacje - Normy:

• seria inspirowana normami NF C 93-524 i VDE 0250 /106

Zastosowania:
• okablowanie urządzeń elektronicznych i gospodarstwa domowego
• okablowanie w środowisku gorącym i zimnym [kriogenika]
• okablowanie w środowisku agresywnym [wilgoć, chemia ...]
• okablowanie wymagające małej przestrzeni i doskonałej wytrzymałości mechanicznej

Opcje:

• rdzeń miedź niklowana: ref. CNPFA
• rdzeń miedź posrebrzana: ref. APFA
• rdzeń nikiel czysty: ref. NPFA
• w oplocie miedzianym ocynkowanym ref. PFABE / PFAPBE
• inne przekroje i klasy giętkości – skonsultuj z nami,
• inne klasy giętkosci: konsultować się z nami

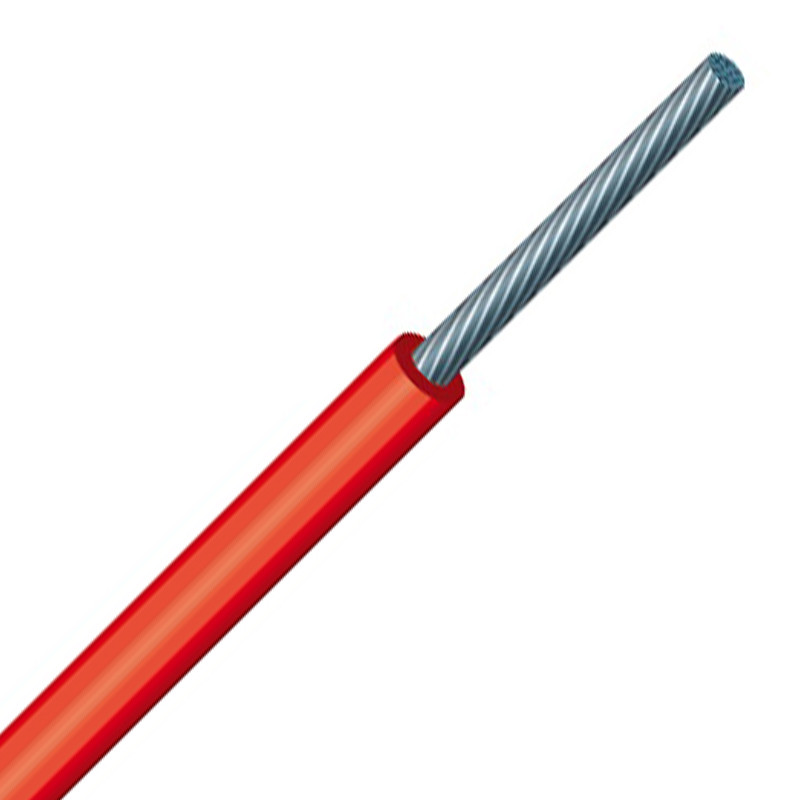

1- rdzeń giętki z gołej miedzi (PFA) lub pobielany (EPFA)
2- izolacja: fluorowany polimer PFA



RDZEŃ PRZEWODZĄCY

DRUT LUB KABEL IZOLOWANY

Nominalny przekrój
rdzenia
[mm2]
Budowa
ilość drucików x Ø
Max rezystancja
liniowa w temp. 20°C
[rdzeńmiedź goła]
[Ω/km]
Grubość nominalna
izolacji
[mm]
Nominalna średnica
zewnętrzna
[mm]
Przybliżona
masa
[kg/km]
0,05 7 x 0,10 373 0,17 0,65 1,1
0,09 7 x 0,13 214 0,17 0,7 1,4
0,12* 7 x 0,15 161 0,17 0,8 1,9
0,14** 7 x 0,16 141 0,17 0,8 2,0
0,15 19 x 0,10 136 0,20 0,9 2,3
0,22 7 x 0,20 89,9 0,20 1,0 3,0
0,25 19 x 0,13 80,0 0,20 1,05 3,4
0,34 7 x 0,25 57,5 0,20 1,15 4,3
0,38** 19 x 0,16 54,1 0,20 1,15 4,6
0,5 7 x 0,30 39,6 0,20 1,3 5,9
0,5 16 x 0,20 39,0 0,20 1,3 6,2
0,6 19 x 0,20 32,8 0,20 1,4 6,7
0,75 24 x 0,20 26,0 0,20 1,45 8,8
0,88 7 x 0,40 22,2 0,20 1,5 9,3
0,93 19 x 0,25 21,0 0,20 1,7 10,5
1 32 x 0,20 19,5 0,20 1,7 11,9
1,34 19 x 0,30 14,6 0,20 1,9 14,3
1,5 30 x 0,25 13,3 0,20 1,95 16,3
2,5 50 x 0,25 7,98 0,20 2,5 26,6
4 56 x 0,30 4,95 0,25 3,1 40,4
6 84 x 0,30 3,30 0,35 3,9 57,7
10 80 x 0,40 1,91 0,40 5,2 104
16 126 x 0,40 1,21 0,40 6,2 150
25 196 x 0,40 0,780 0,60 8,2 248
35 276 x 0,40 0,554 0,60 9,2 328
50 396 x 0,40 0,386 0,70 11,2 478


*Nominalny przekrój niedostępny z ref. EFEP
**Nominalny przekrój niedostępny z ref. FEP
